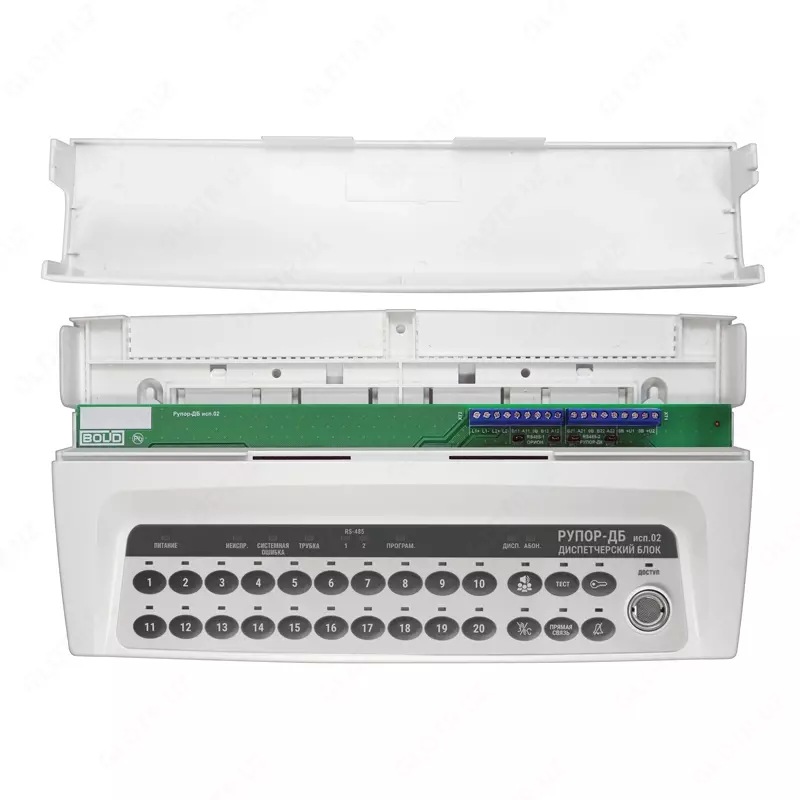

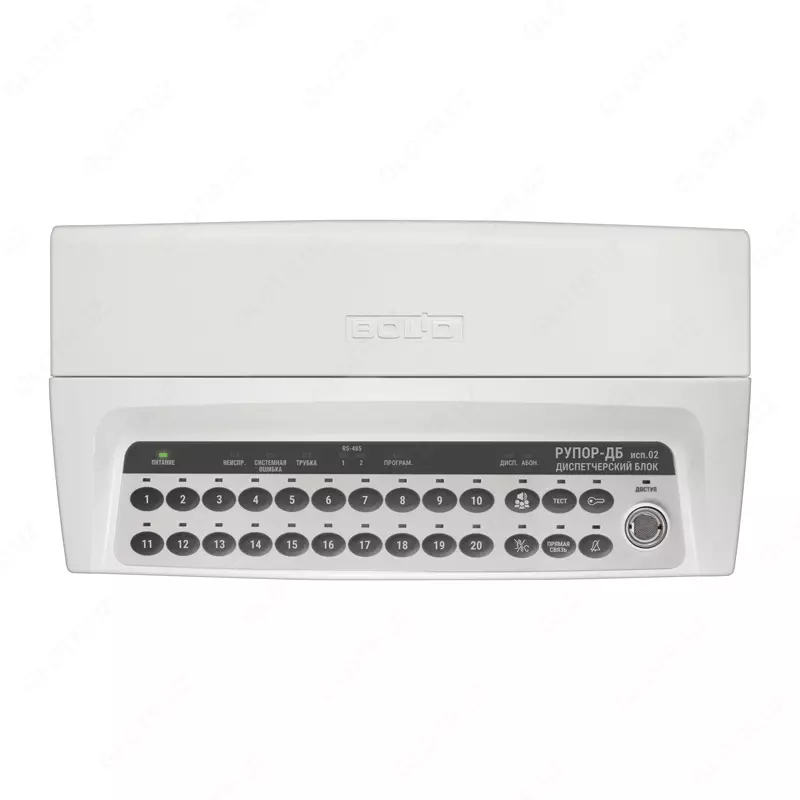

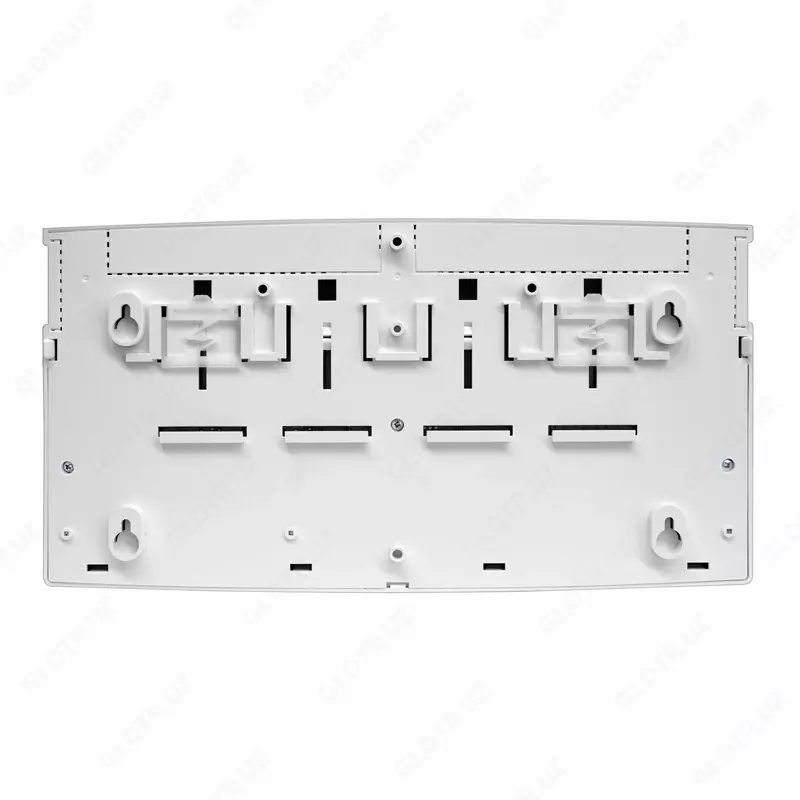

Рупор-ДБ исп.02 – Диспетчерский блок

Блок «Рупор-ДБ исп.02» является частью адресного блочно-модульного прибора пожарного контроля и предназначен для обеспечения двухсторонних каналов связи между зонами оповещения о пожаре и диспетчерским пунктом.

В состав блочно-модульного прибора управления (ППУ), помимо диспетчерского блока, должен входить один из следующих элементов:

• Прибор приёма и управления пожарной сигнализацией «Сириус»,

• Или пульт контроля и управления охранно-пожарной сигнализацией «С2000М»,

• Или их различные модификации.

Связь между блоками осуществляется по проводным линиям.

Диспетчерский блок используется совместно с «Рупор-ДК исп.02» (коммутационный блок).

Совместно с ПУ «С2000М» или прибором «Сириус», диспетчерский блок может использоваться для построения систем оповещения и управления эвакуацией (СОУЭ).

Блок рассчитан на круглосуточную (24-часовую) эксплуатацию, является восстанавливаемым и требует периодического технического обслуживания.

Конструкция устройства не предусматривает его использование в условиях агрессивных сред, запылённости, а также во взрывоопасных или пожароопасных помещениях.

Технические характеристики:

• Тип и напряжение питания: постоянный ток, от +12 до +24 В

• Потребляемый ток:

  • Режим ожидания:

    • При +12 В: от 0,112 до 0,167 А

    • При +24 В: от 0,060 до 0,080 А

  • Режим двухсторонней связи:

    • При +12 В: от 0,160 до 0,220 А

    • При +24 В: от 0,080 до 0,110 А

• Количество входов питания: 2

• Интерфейс связи для работы в ИСО «Орион»: RS-485 (протокол «Орион»)

• Количество интерфейсов для ИСО «Орион»: 2

• Интерфейс связи с коммутационными блоками: RS-485 (не поддерживает протокол «Орион»)

• Количество интерфейсов связи с коммутационными блоками: 2

• Количество подключаемых коммутационных блоков по линии RS-485-2: от 1 до 5

• Максимальное расстояние подключения коммутационных блоков: до 1000 метров

• Количество подключаемых трубок диспетчера: 2

• Интерфейс диспетчерской трубки: двухпроводная линия связи

• Максимальное расстояние от диспетчерского блока до трубки: 2 метра

• Количество контролируемых абонентских вызывных панелей: от 1 до 20
