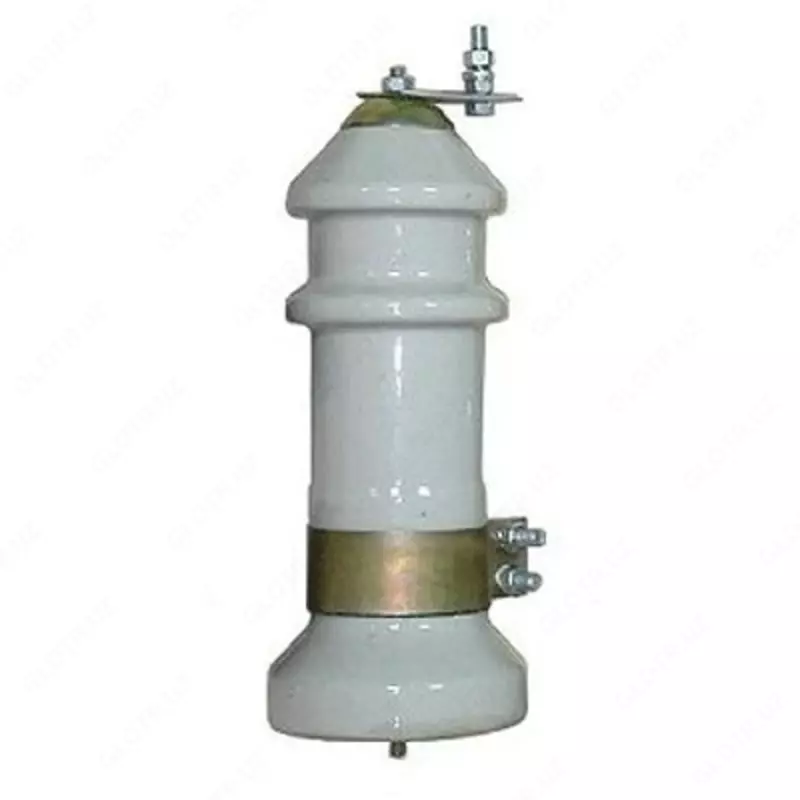

Вентильный разрядник РВО-10 У1 (10 кВ)

Вентильный разрядник РВО-10 У1 — это облегчённый по конструкции защитный аппарат, предназначенный для защиты электрооборудования от атмосферных перенапряжений в сетях переменного тока (50–60 Гц), с классом напряжения 10 кВ.

Устройство выполнено в виде опорно-подвесного аппарата с последовательным соединением исковых промежутков и нелинейного резистора; все элементы заключены в герметичный фарфоровый корпус, что обеспечивает надёжную защиту от внешних воздействий.

Технические характеристики:

• Номинальное напряжение: 12,7 кВ

• Рабочее напряжение: до 10 кВ

• Пробивное напряжение (50 Гц, сухое/дождь): от 26 до 30,5 кВ

• Импульсное пробивное напряжение: ≤ 48 кВ

• Остаточное напряжение (8/20 мкс): при 3000 А – ≤ 43 кВ, при 5000 А – ≤ 45 кВ

• Ток утечки: ≤ 6 мкА

• Выдержка по импульсам: ≥ 20 при 5 кА (16/40 мкс) и при 75 А (2000 мкс)

• Длина пути утечки: ≥ 26 см

• Допустимая нагрузка на провод: ≥ 300 Н

• Габариты: высота ≤ 411 мм

• Масса: ≤ 4,2 кг.

Условия эксплуатации:

• Температурный диапазон: от –45 °C до +40 °C

• Относительная влажность: до 100 % при +28 °C

• Высота установки: до 1000 м над уровнем моря

• Сетевые системы заземления: любые типы допускаются.

Преимущества:

• Высокая эффективность и надёжность при минимальном обслуживании

• Герметичная керамическая конструкция для устойчивости к климатическим воздействиям

• Соответствие требованиям ТУ 16-521.232-77 и ГОСТ 16357-83 (IV группа оборудования).
