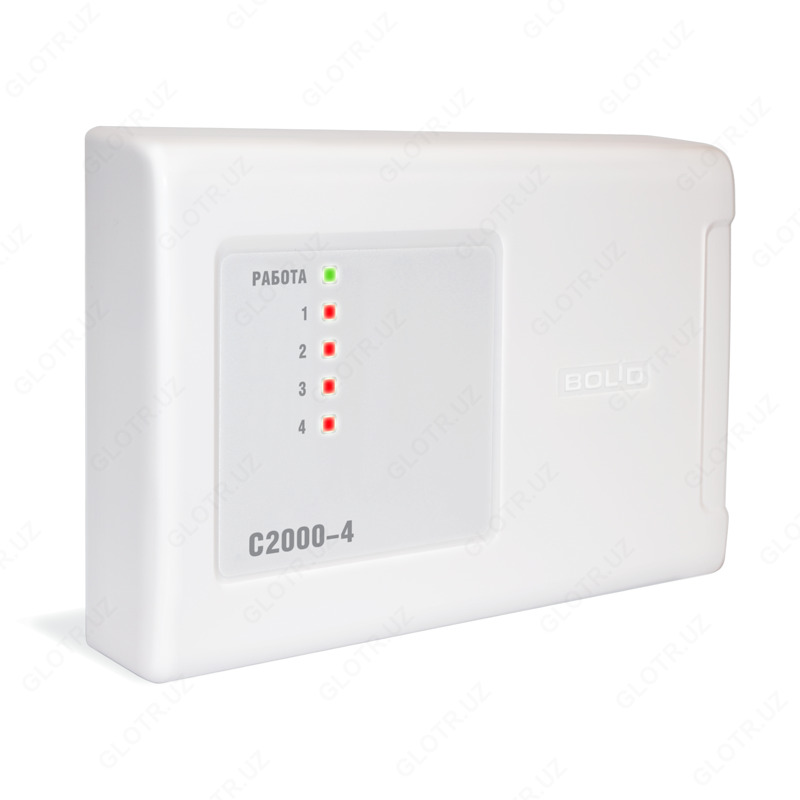

С2000-4 Прибор приемно-контрольный

С2000-4 Прибор приемно-контрольный

Предназначен для использования в составе ИСО «Орион» для контроля различных типов охранных или пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для охранной сигнализации и контроля доступа может использоваться в автономном режиме.

• Программируемый выбор типа шлейфов сигнализации:
  • тип 21: пожарный
  • тип 4: охранный
  • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
  • тип 6: технологический
  • тип 11: тревожный
  • тип 12: программируемый технологический
  • тип 17: водосигнальный
  • тип 18: пожарный пусковой

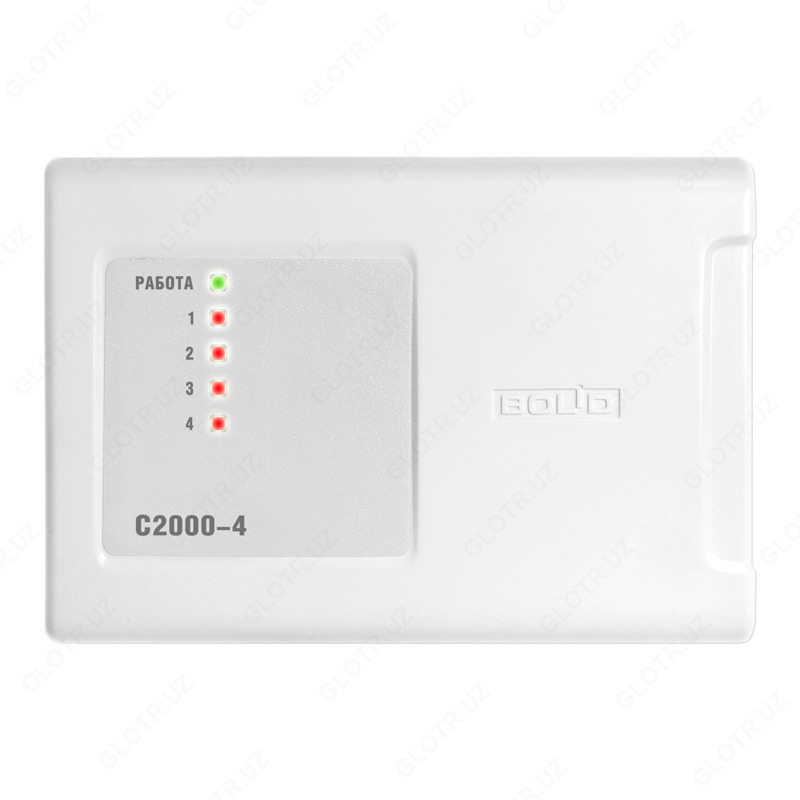

• Отображение состояния шлейфов сигнализации и состояния блока на 5 встроенных индикаторах
• Контроль доступа в охраняемое помещение в режиме: вход по Proximity-карте или ключу Touch Memory, выход по кнопке ВЫХОД
• Настраиваемый контроль взлома и блокировки входной двери
• Подключение считывателей с интерфейсом Touch Memory, Wiegand, ABA TRACK II и управление двухцветным светодиодом и звуковым сигнализатором считывателя
• Возможность управления взятием/снятием под охрану и доступом одной Proximity картой или ключом Touch Memory
• Режим двойной идентификации (по двум карточкам или ключам) для доступа и управления взятием/снятием
• Программируемые временные зоны для доступа и управления шлейфами сигнализации
• Программируемая логика управления двумя реле и двумя транзисторными выходами с контролем подключаемых цепей
• Управление взятием/снятием под охрану, доступом со считывателя или дополнительно по интерфейсу RS-485 в ИСО «Орион»
• Управление выходами блока по интерфейсу RS-485 в ИСО «Орион»
• Запоминание событий в буфере при потере связи по интерфейсу RS-485

Технические характеристики:

Количество радиальных неадресных шлейфов сигнализации (ШС) - 4

Макс. сопротивление проводов ШС без учета оконечного сопротивления - 1 кОм для охранных ШС, 100 Ом для пожарных ШС

Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" - 20 кОм для охранных ШС, 50 кОм для пожарных ШС

Подключаемые к ШС устройства:

Неадресные охранные и пожарные извещатели с релейным выходом - Без ограничений

Неадресные охранные извещатели, питающиеся от ШС - с общим током потребления до 3 мА

Неадресные пожарные извещатели, питающиеся от ШС - с общим током потребления до 3 мА
(до 0,6 мА при одновременном включении нормально разомкнутых (НР) и нормально замкнутых (НЗ) извещателей)

Напряжение на каждом входе ШС - 24 В ÷ 19 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС

Ограничение тока в короткозамкнутом ШС - 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)

Световая индикация тревог и неисправностей - 1 индикатор состояния блока и 4 индикатора состояния каждого из ШС

Энергонезависимый буфер событий - 4088 сообщений

Встроенный звуковой сигнализатор - есть

Датчик вскрытия корпуса - микроконтакт

Интерфейс - RS-485

Питание блока - от внешнего источника постоянного тока

Напряжение блока - 10,2 ÷ 28,4 В постоянного тока

Количество вводов питания - 2

Потребляемый ток - 110 – 260 мА при напряжении питания 12 В,
60 – 140 мА при напряжении питания 24 В

Готовность к работе после включения питания - не более 3 с

Внешний считыватель электронных идентификаторов (ЭИ) - 1 вход

Интерфейс подключаемых считывателей - Touch Memory, Wiegand, ABA TRACK II

Управление светодиодами считывателя - Двумя светодиодами (зеленым и красным).
Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА

Управление звуковым сигнализатором считывателя - Есть. Сигнал управления "+5В КМОП"

Объем памяти ЭИ (ключей Touch Memory или Proximity-карт) - 4096

Выходы - 4 шт

Электромагнитные реле - 2 шт.: 30 В, 7 А, 100 Вт постоянного тока

Ключи (транзисторные) - 2 шт.: 12 или 24 В (определяется напряжением питания блока), 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,0 мА), защита от перегрузки по току

Рабочий диапазон температур - от -40 до +50 °C

Относительная влажность - до 98% при +25 °C

Степень защиты корпуса - IР40

Габаритные размеры - 156×107×39 мм

Вес блока - не более 0,3 кг

Средний срок службы - 10 лет

Программирование блока - программа UProg.exe

Подключение к ПК - через интерфейс RS-485 с помощью преобразователя интерфейсов

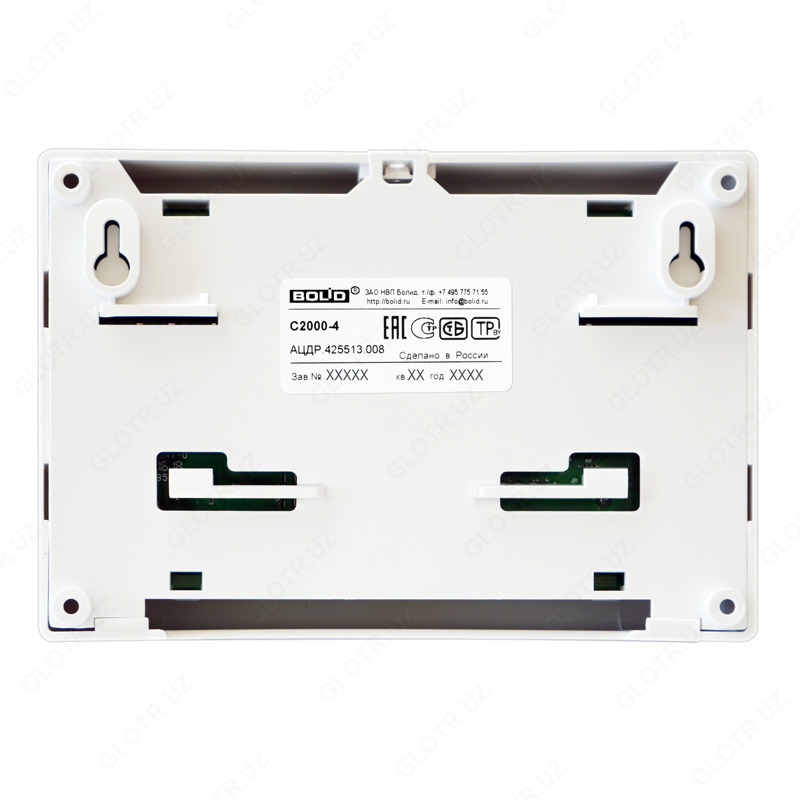

Тип монтажа - настенный навесной или на DIN-рейку
