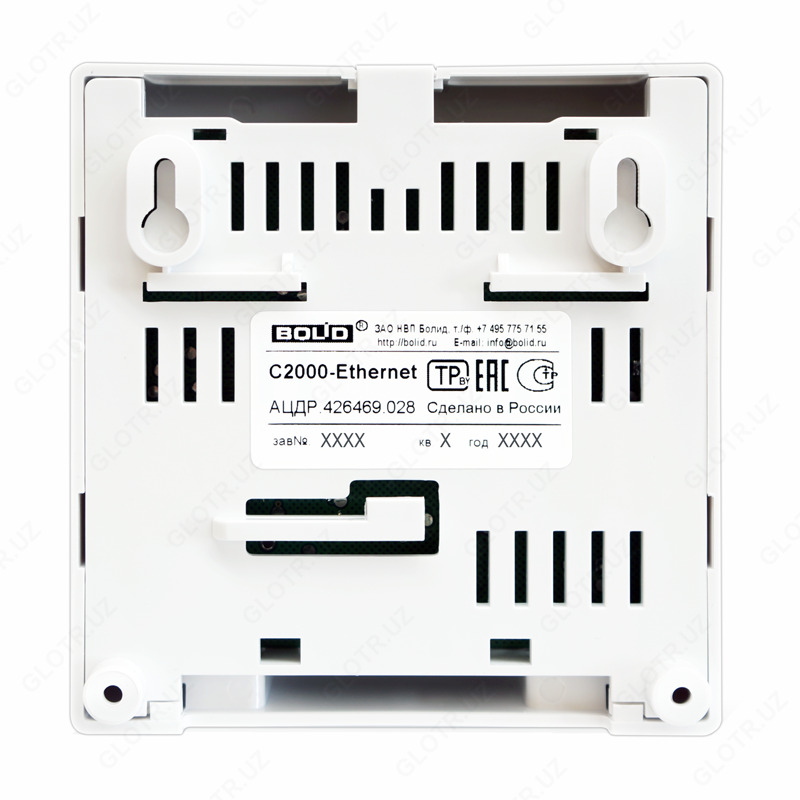

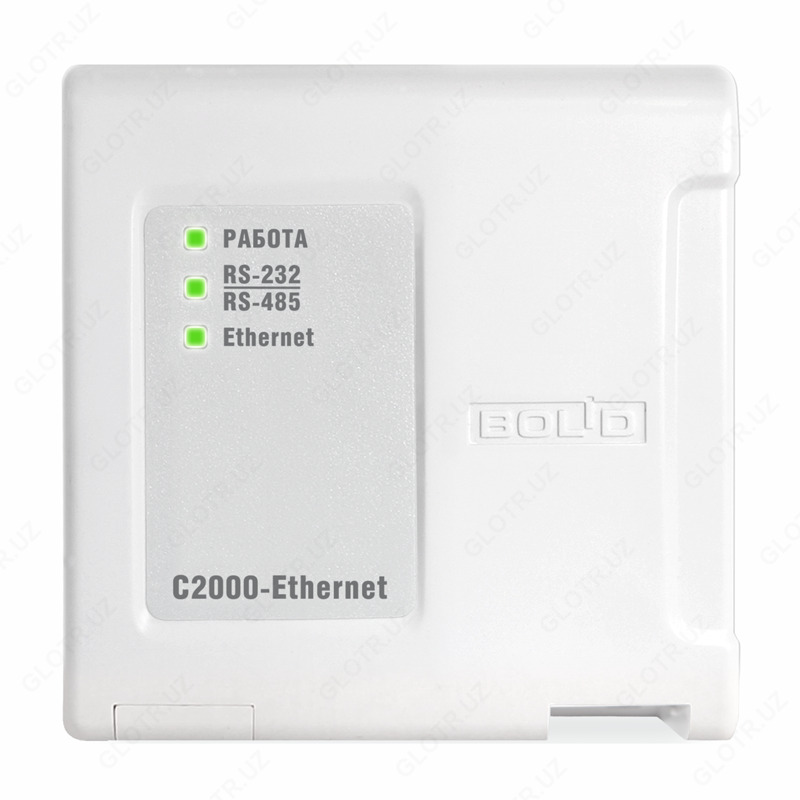

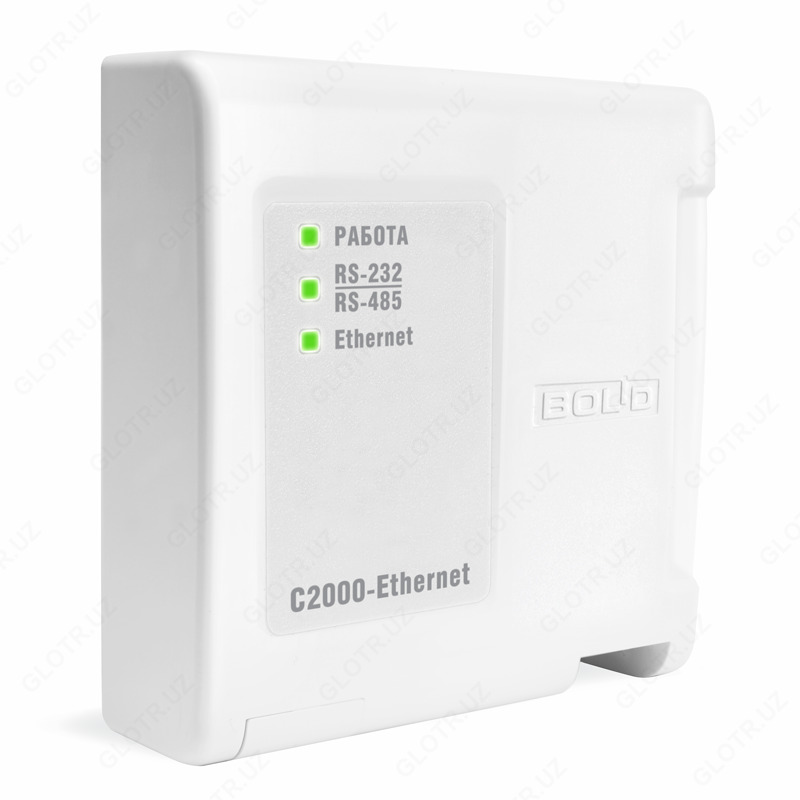

С2000-Ethernet -Преобразователь интерфейсов RS-485/RS-232 в Ethernet

С2000-Ethernet - Преобразователь интерфейсов RS-485/RS-232 в Ethernet

Представляем Вашему вниманию высококачественные преобразователь. Преобразователи выполнены по самым передовым технологиям и соответствуют всем нормам и стандартам. Преобразователи имеют стойкость к горению и плавлению. Отличительные особенности преобразователя: высшее качество, устойчивость к внешнему воздействию, долголетие.

"С2000-Ethernet" предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно.
В ИСО "Орион" используется для организации связи приборов по локальной сети.
В системе автоматизированного учета "Ресурс" используется для получения показаний приборов учета с удаленных объектов.

Особенности:

• Организация передачи по локальной сети на участке ИСО "Орион":
  • между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и приборами
  • между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и пультом ("С2000M", "С2000")
  • между пультом ("С2000M","С2000") и приборами
• Организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 "С2000-Ethernet"
• Конфигурирование по локальной сети при помощи программы UPROG
• Возможна работа с преобразователями других производителей, осуществляющих ретрансляцию в UDP протоколе

Технические характеристики:

Параметры работы по локальной сети:

v2.XX:

скорость передачи - 10 Мбит/с

используемые протоколы - UDP, ICMP (ping), ARP

поддерживаемые способы адресации IP-пакетов - прием/передача единичных пакетов, прием широковещательных пакетов

максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet" - 8

Параметры работы интерфейсов RS-485/RS-232:

скорость передачи данных  -  для работы с приборами "Орион" – 9600 бит/с
для работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/с
для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

режим - полудуплекс

параметры работы в RS - 8 бит данных и 1 стоповый,  8 бит данных и 2 стоповый

максимальная длина пакета - 264 байта

длина линии связи RS-485 - не более 1500 м

длина линии связи RS-232 - не более 20 м

Напряжение питания - 12 ÷ 24 В постоянного тока

Потребляемый ток - не более 90 мА - при напряжении питания 12 В
не более 50 мА - при напряжении питания 24 В

Готовность к работе после включения питания - не более 3 с

Рабочий диапазон температур - от минус 30 до +50 °C

Степень защиты корпуса - IР20

Габаритные размеры - 102×107×39 мм

Вес прибора - не более 0,2 кг

Программирование прибора - программой UPROG по Ethernet или RS-232

Подключение к ПК - через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса

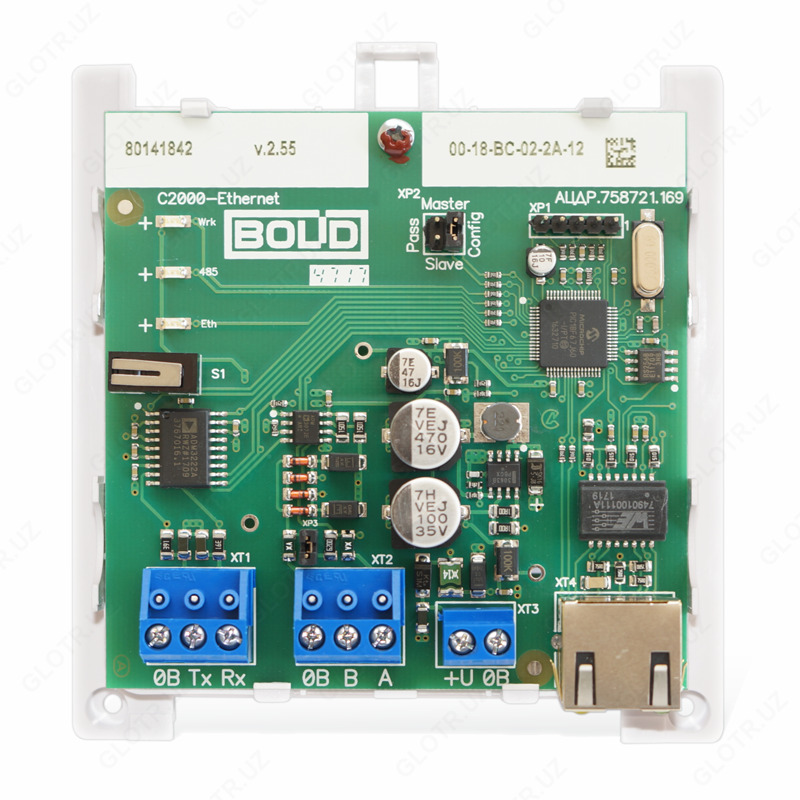

Подключение к прибору - RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением
Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)

v3.XX :

Параметры работы по локальной сети:

скорость передачи - 10/100 Мбит/с

используемые протоколы - UDP, ICMP, ARP, DNS, DHCP-клиент

поддерживаемые способы адресации IP-пакетов - прием/передача единичных пакетов
прием широковещательных пакетов

максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet"  - 15

Параметры работы интерфейсов RS-485/RS-232:

скорость передачи данных  -  для работы с приборами "Орион" – 9600 бит/с
для работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/с
для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

режим - полудуплекс

параметры работы в RS - 8 бит данных, 1 стоповый
8 бит данных, 1 стоповый, чёт
8 бит данных, 1 стоповый, нечет
8 бит данных, 2 стоповый
8 бит данных, 2 стоповый, чёт
8 бит данных, 2 стоповый, нечет
9 бит данных, 1 стоповый
9 бит данных, 2 стоповый

максимальная длина пакета - 511 байт

длина линии связи RS-485 - не более 1500 м

длина линии связи RS-232 - не более 20 м

Напряжение питания - 12 ÷ 24 В постоянного тока

Потребляемый ток - не более 90 мА - при напряжении питания 12 В
не более 50 мА - при напряжении питания 24 В

Готовность к работе после включения питания - не более 10 с

Рабочий диапазон температур - от минус 30 до +50 °C

Степень защиты корпуса - IР30

Габаритные размеры - 102×107×39 мм

Вес прибора - не более 0,2 кг

Программирование прибора - программой UPROG по Ethernet или RS-485

Подключение к ПК - через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса

Подключение к прибору - RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением
Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)

Подробную информацию можно узнать позвонив по указанному на сайте номеру телефона.
