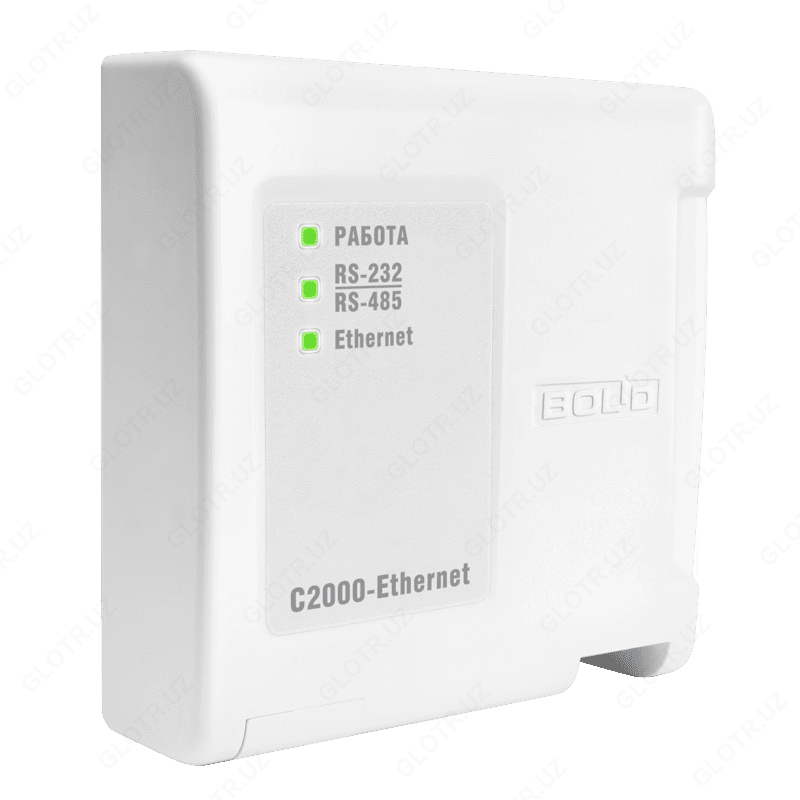

С2000-Ethernet - Преобразователь интерфейсов RS-485/RS-232 в Ethernet
В наличии Код: P-0335190Организация передачи по локальной сети на участке ИСО "Орион":
между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и приборами
между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и пультом ("С2000M", "С2000")
между пультом ("С2000M","С2000") и приборами
Организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 "С2000-Ethernet"
Конфигурирование по локальной сети при помощи программы UPROG
Возможна работа с преобразователями других производителей, осуществляющих ретрансляцию в UDP протоколе
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Параметры работы по локальной сети | |
| - скорость передачи | 10 Мбит/с |
| - используемые протоколы | UDP, ICMP (ping), ARP |
| - поддерживаемые способы адресации IP-пакетов | прием/передача единичных пакетов прием широковещательных пакетов |
| - максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet" | 8 |
| Параметры работы интерфейсов RS-485/RS-232 | |
| - скорость передачи данных | для работы с приборами "Орион" – 9600 бит/с для работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/с для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| - количество стартовых/стоповых бит | 8 бит данных и 1 стоповый 8 бит данных и 2 стоповых |
| - контроль четности | отсутствует |
| - максимальная длина пакета | 264 байта |
| - длина линии связи RS-485 | не более 1500 м |
| - длина линии связи RS-232 | не более 20 м |
| Напряжение питания | 12 ÷ 24 В постоянного тока |
| Потребляемый ток | не более 90 мА - при напряжении питания 12 В не более 50 мА - при напряжении питания 24 В |
| Готовность к работе после включения питания | не более 3 с |
| Рабочий диапазон температур | от минус 30 до +50 °C |
| Степень защиты корпуса | IР20 |
| Габаритные размеры | 102×107×39 мм |
| Вес прибора | не более 0,2 кг |
| Программирование прибора | программой UPROG по Ethernet или RS-232 |
| Подключение к ПК | через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса |
| Подключение к прибору |
RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением
|
