Контроллер адресной двухпроводной подсистемы с гальванической изоляцией "С2000-КДЛ-2И исп.01" с двумя интерфейсами RS-485

Особенности:

• Работа в составе систем: ИСО "Орион", АСКУЭ "Ресурс"
• Подключение до 127 адресных устройств (АУ)
• Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
• Наличие гальванически развязанных между собой групп проводных соединений – источника питания, интерфейса RS-485 и ДПЛС
• Возможность подключения двух линий интерфейса RS-485 для резервирования линий связи с сетевым контроллером
• Возможность применения изоляторов короткого замыкания "БРИЗ" и его исполнений для локализации короткозамкнутых участков ДПЛС
• Питание подключенных адресных устройств по двухпроводной линии связи
• Работа с адресными пожарными извещателями, их модификациями и исполнениями: "ДИП-34А", "С2000-ИПДЛ", "С2000-ИП", "С2000-ИПГ", "ИПР 513-3А", "С2000-Спектрон"
• Работа с адресными устройствами дистанционного пуска, их модификациями и исполнениями: "УДП 513-3АМ", "С2000-Спектрон-УДП"
• Работа с блоком расширения шлейфов сигнализации "С2000-БРШС-Ex"
• Подключение в двухпроводную линию связи неадресных пожарных извещателей с выходом "сухой контакт" через адресные расширители "С2000-АР1", "С2000-АР2" и "С2000-АР8" и их исполнения
• Управление исполнительными устройствами через адресные сигнально-пусковые блоки "С2000-СП2", "С2000-СП2 исп.02", "С2000-СП4/24", "С2000-СП4/220"
• Работа с адресными радиоканальными устройствами линейки "С2000Р"
• Работа с адресными счетчиками расхода "С2000-АСР2" и "С2000-АСР8", предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа и т.д.)
• Подключение адресных охранных извещателей "С2000-ИК", "С2000-ШИК", "С2000-ПИК", "С2000-СТ", "С2000-СМК", "С2000-СМК Эстет", "С2000-В", "С2000-СВЧ", "С2000-СТИК", "С2000-КТ"
• Работа с адресным измерителем влажности и температуры "С2000-ВТ"
• Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
• Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
• Локальное и централизованное управление разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
• Передача служебных и тревожных сообщений на пульт "С2000", "С2000М", АРМ "Орион Про"
• Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от "ДИП-34А" и "С2000-ИП" соответственно
• Использование совместно с "С2000-ВТ" и "С2000-ИП" для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
• Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
• Контроль вскрытия корпуса контроллера
• Световая индикация состояния контроллера, ДПЛС, интерфейса RS-485
• Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого

Технические характеристики:

Количество подключаемых АУ - 127

Длина двухпроводной линии - 600 метров при сечении 0,75 мм², 700 метров при сечении 0,9 мм²

Напряжение питания - от 10,2 В до 28,4 В постоянного тока

Ток потребления (без учёта потребления АУ), не более:

при напряжении питания 12 В - 80 мА

при напряжении питания 24 В - 40 мА

Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5мА каждое), не более:

при напряжении питания 12 В - 160 мА

при напряжении питания 24 В - 80 мА

Максимальное напряжение гальванической изоляции - 500 В

Минимальное сопротивление гальванической изоляции - 20 МОм

Внешний считыватель электронных идентификаторов (ЭИ) - 1 вход

Интерфейс подключаемых считывателей - Dallas Touch Memory(1-Wire, µ-LAN), Wiegand и ABA-Track II

Управление светодиодами считывателя - Управление двумя светодиодами считывателя (красным и зелёным) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА

Управление звуковым сигнализатором считывателя - Есть. Сигнал управления "+5В КМОП"

Объем памяти ключей Touch Memory(iButton), карт или кодов - 512

Энергонезависимый буфер событий - 512

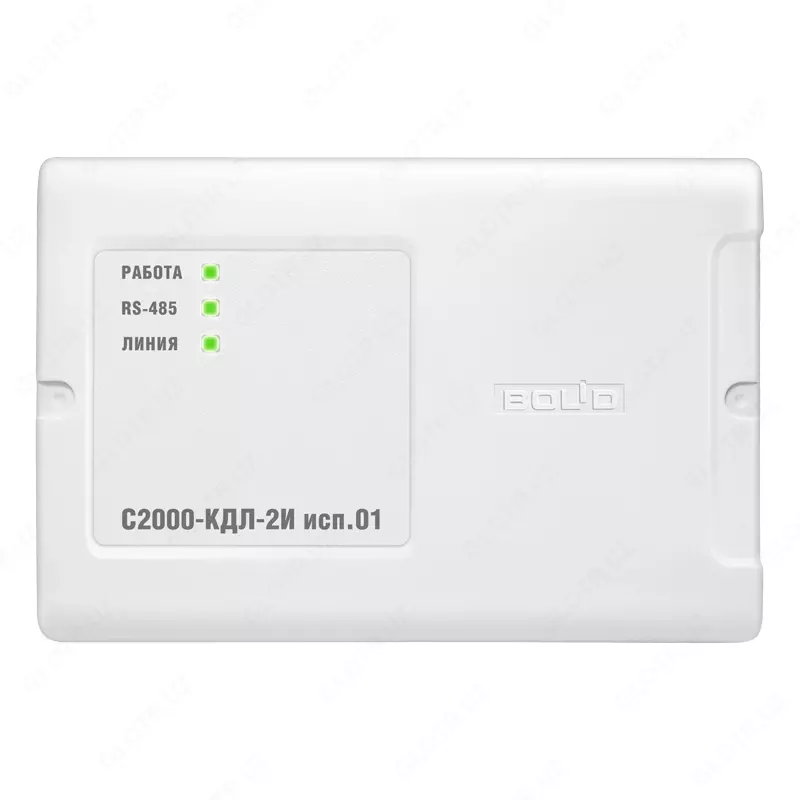

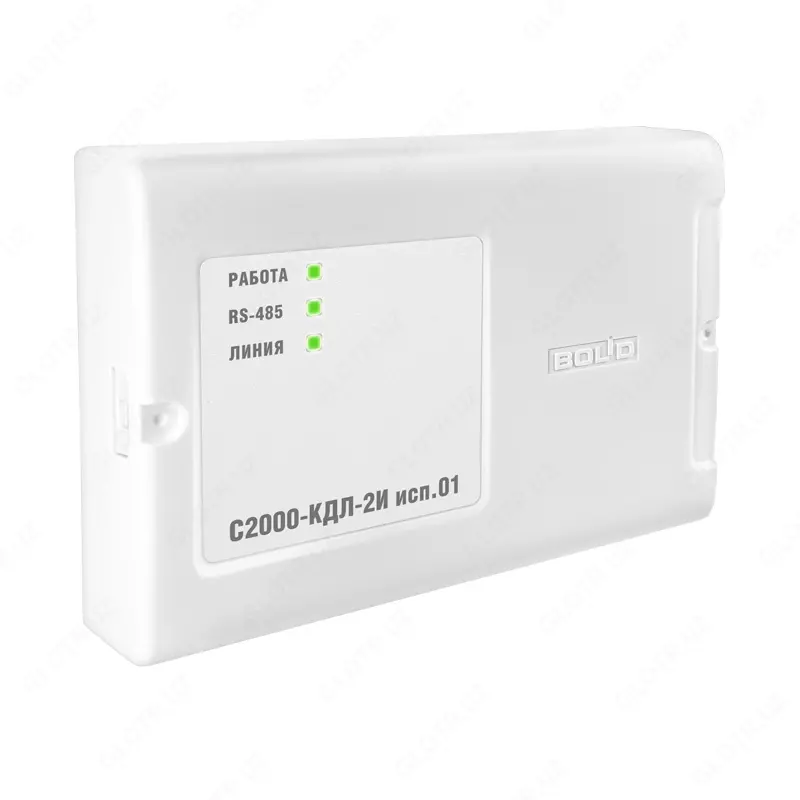

Световая индикация на лицевой панели - 3 светодиодных индикатора (работа, RS-485 и ДПЛС)

Датчик вскрытия корпуса - микроконтакт

Коммуникационный порт (для работы в ИСО "Орион") - RS-485, протокол Орион

Количество линий интерфейса RS-485 - 2

Питание прибора - От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания)

Готовность к работе после включения питания - не более 15 с

Рабочий диапазон температур -от -30 до +55°C

Относительная влажность -до 98% при +25°C

Степень защиты корпуса - IР40

Габаритные размеры - 156×107×39 мм

Масса прибора - не более 0,3 кг

Средний срок службы - 10 лет

Программирование контроллера - программа UProg.exe

Подключение к ПК - через интерфейс RS-485 с помощью преобразователя интерфейсов

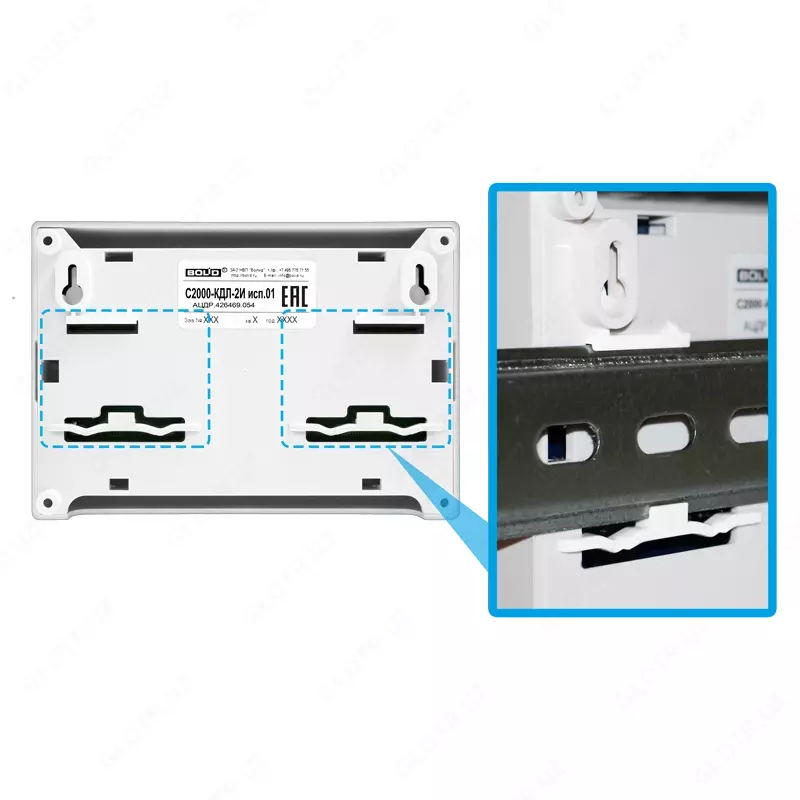

Тип монтажа - настенный навесной или на DIN-рейку
