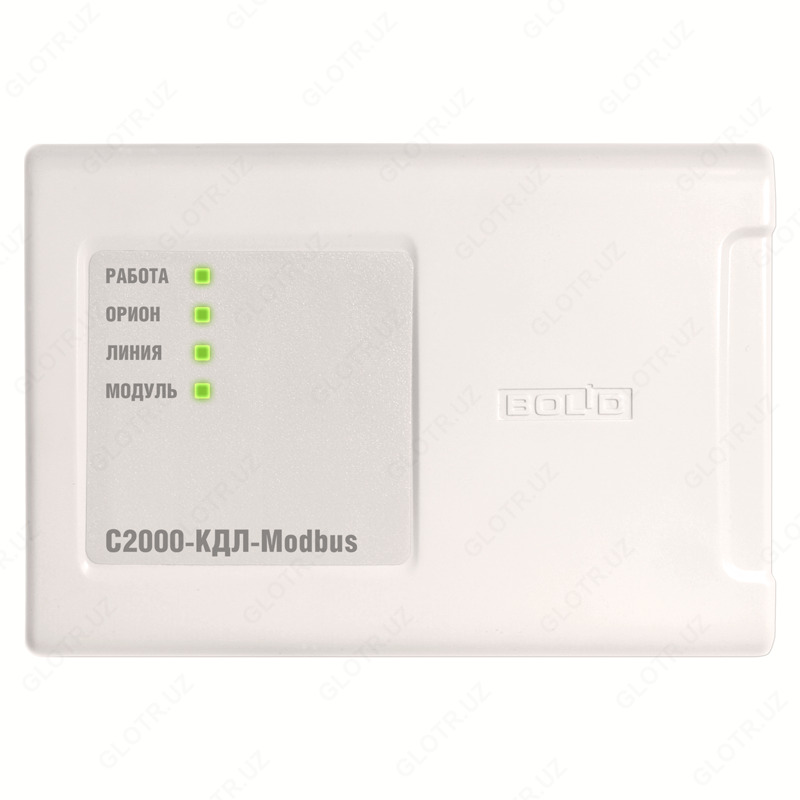

С2000-КДЛ - Контроллер двухпроводной линии связи

                                    С2000-КДЛ - Контроллер двухпроводной линии связи

Контроллер двухпроводной линии связи С2000-КДЛ, входящий и являющийся в составе интегрированной системы охраны "Орион" составной частью, предназначен для охраны объектов от проникновения и пожаров путем контроля состояния адресных входов. Которые могут быть представлены адресными охранными, пожарными и охранно-пожарными извещателями или контролируемыми цепями адресных расширителей; управления, посредством выходов адресных сигнально-пусковых блоков и контроля, посредством адресных входов, систем противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств); выдачи тревожных извещений при срабатывании извещателей или нарушении.
Возможность работы по интерфейсу RS-485 позволяет использовать контроллер в интегрированной системе охраны "Орион".
Встроенные тактики управления выходами также позволяют использовать контроллер в инженерных системах (учет расхода ресурсов, управления исполнительными устройствами, терморегулирования).

Особенности:

• Работа в составе систем: ИСО "Орион", АСКУЭ "Ресурс"
• Подключение до 127 адресных устройств (АУ).
• Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
• Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС
• Питание подключенных адресных устройств по двухпроводной линии связи
• Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»:
  • назначение порога предварительного оповещения «Внимание» и порога «Пожар»
  • задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны
  • назначение уровня запыленности
  • передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»
• Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА»
• Работа с адресными счетчиками расхода «С2000-АСР2» и «С2000-АСР8», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа)
• Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ»
• Работа с адресным измерителем влажности и температуры «С2000-ВТ»
• Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»
• Управление исполнительными устройствами через адресный релейный блок «С2000-СП2»
• Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
• Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
• Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
• Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион» и АРМ «Орион Про»
• Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно
• Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
• Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
• Контроль вскрытия корпуса блока
• Световая индикация состояния прибора, ДПЛС, интерфейса RS-485
• Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого

Технические характеристики:

 Количество подключаемых АУ - 127

Длина двухпроводной линии: 1200 метров при сечении 1,5 мм²,  600 метров при сечении 0,75 мм², 400 метров при сечении 0,5 мм², 160 метров при сечении 0,2 мм²

Напряжение питания - от 10,2 В до 28,4 В постоянного тока

Ток потребления (без учёта потребления АУ), не более: при напряжении питания 12 В - 80 мА,  при напряжении питания 24 В - 40 мА

Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5мА каждое), не более - при напряжении питания 12 В - 160 мА,  при напряжении питания 24 В - 80 мА

Внешний считыватель электронных идентификаторов (ЭИ) - 1 вход

Интерфейс подключаемых считывателей - Dallas Touch Memory(1-Wire, µ-LAN), Wiegand и ABA-Track II

Управление светодиодами считывателя - Управление двумя светодиодами считывателя (красным и зелёным) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА

Управление звуковым сигнализатором считывателя - Есть. Сигнал управления "+5В КМОП"

Объем памяти ключей Touch Memory(iButton), карт или кодов - 512

Энергонезависимый буфер событий - 512

Световая индикация на лицевой панели - 3 светодиодных индикатора (работа, RS-485 и ДПЛС)

Датчик вскрытия корпуса - микроконтакт

Коммуникационный порт (для работы в ИСО «Орион») - RS-485, протокол Орион

Питание прибора - От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания)

Готовность к работе после включения питания - не более 15 с

Рабочий диапазон температур - от минус 30 до +55°C

Относительная влажность - до 98% при +25°C

Степень защиты корпуса - IР40

Габаритные размеры - 156×107×39 мм

Масса прибора - не более 0,3 кг

Средний срок службы - 10 лет

Программирование контроллера- программа UProg.exe

Подключение к ПК - через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип монтажа - настенный навесной или на DIN-рейку
