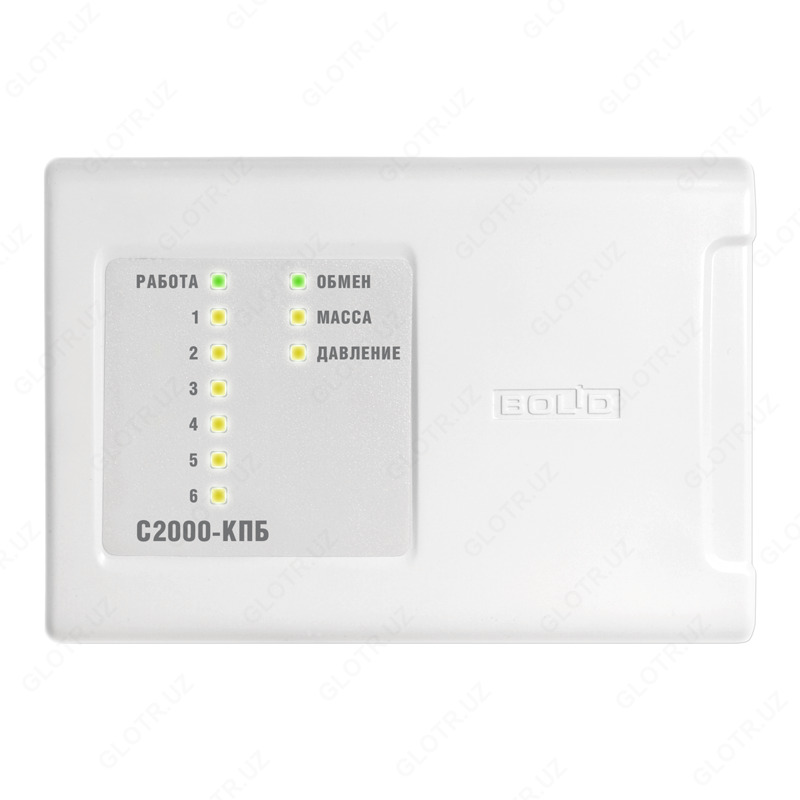

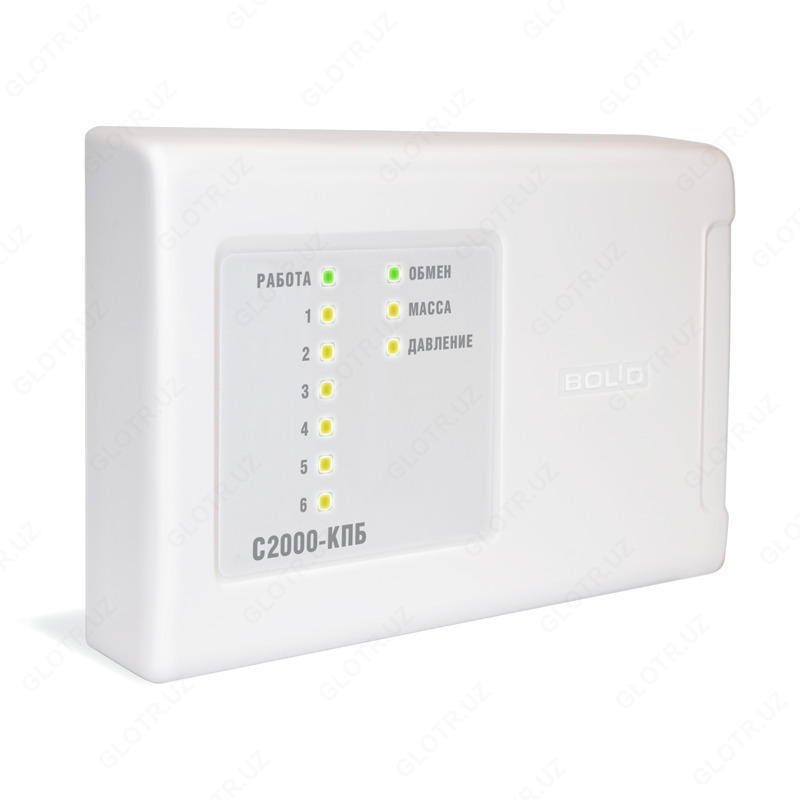

С2000-КПБ Контрольно-пусковой блок

• Управление шестью исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки, модули порошкового или аэрозольного пожаротушения, видеокамеры и др.) по интерфейсу RS-485
• Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КЗ)
• Защита от включения исполнительных устройств при различных неисправностях блока (например, выходе из строя его элементов)
• 2 программируемых технологических шлейфа
• Передача служебных и тревожных сообщений по интерфейсу RS-485 на пульт "С2000"/"С2000М", ППКУП "С2000-АСПТ" или АРМ "Орион"/АРМ "Орион Про"
• Контроль вскрытия корпуса блока
• Контроль напряжения питания
• Световая индикация состояния прибора, каждого выхода, шлейфов, интерфейса RS-485
• Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого

Технические характеристики:

Контролируемые выходы - 6 шт

Коммутируемое напряжение (от источника питания блока) - от 10,2 В до 28,4 В постоянного тока

Максимальный коммутируемый ток одного канала - 2,5 А

Максимальный коммутируемый ток блока - 6 А

Максимальный ток контроля исправности цепей - 1,5 мА

Количество радиальных неадресных технологических шлейфов сигнализации (ШС) - 2

Сопротивление проводов ШС без учёта выносного элемента, не более - 100 Ом

Сопротивление утечки между проводами ШС или каждым проводом и «землёй», не менее - 50 кОм

Макс. общее сопротивление ШС - 50 кОм

Встроенный звуковой сигнализатор - нет

Датчик вскрытия корпуса - микропереключатель

Коммуникационный порт (для работы в ИСО "Орион") - RS-485, протокол Орион

Питание прибора - от внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания)

Напряжение питания - от 10,2 В до 28,4 В постоянного тока

Ток потребления (без учёта потребления исполнительных устройств), не более:

при напряжении питания 12 В - 100 мА

при напряжении питания 24 В - 75 мА

Ток потребления в дежурном режиме (все выходы выключены), не более:

при напряжении питания 12 В - 45 мА

при напряжении питания 24 В - 40 мА

Готовность к работе после включения питания - не более 3 с

Рабочий диапазон температур - от -30 до +55 °C

Относительная влажность - до 98% при +25 °C

Степень защиты корпуса - IР40

Габаритные размеры - 156х107х39 мм

Масса прибора - не более 0,3 кг

Средний срок службы - 10 лет

Программирование прибора - программа UProg.exe

Подключение к ПК - через интерфейс RS-485 с помощью преобразователя интерфейсов

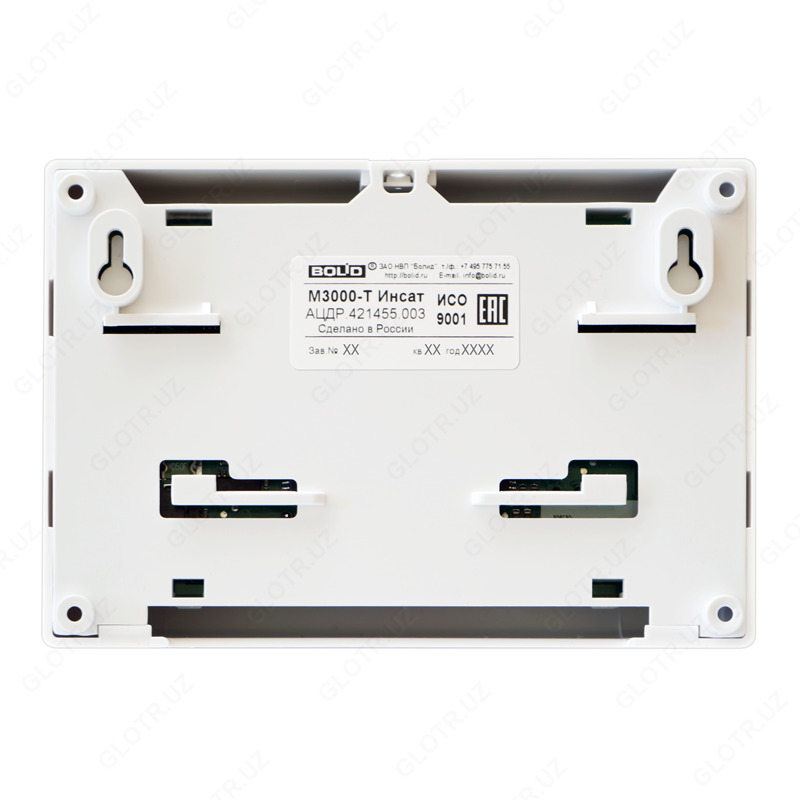

Тип монтажа - настенный навесной или на DIN-рейку
