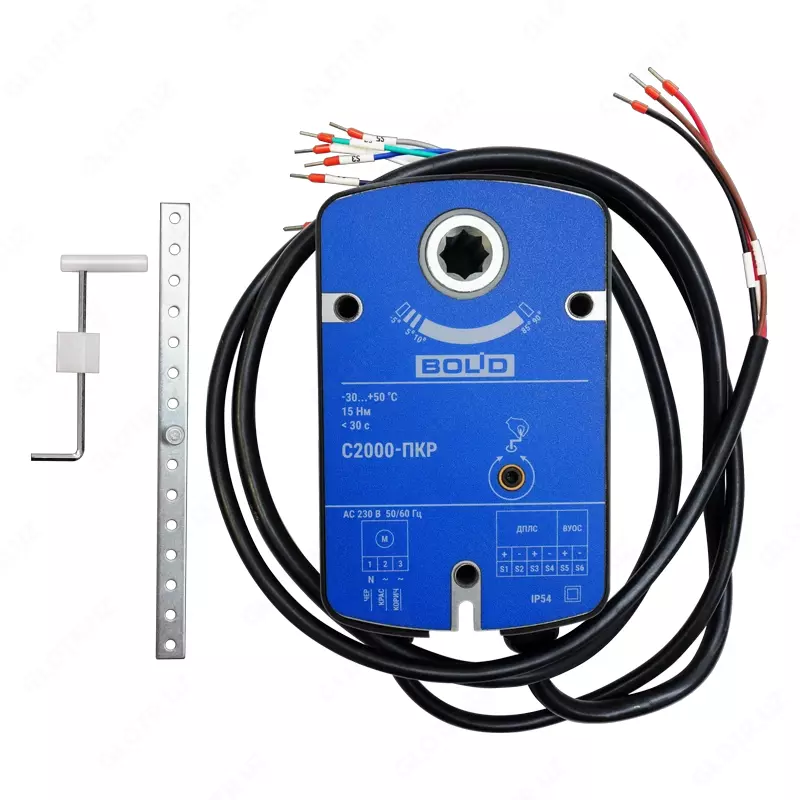

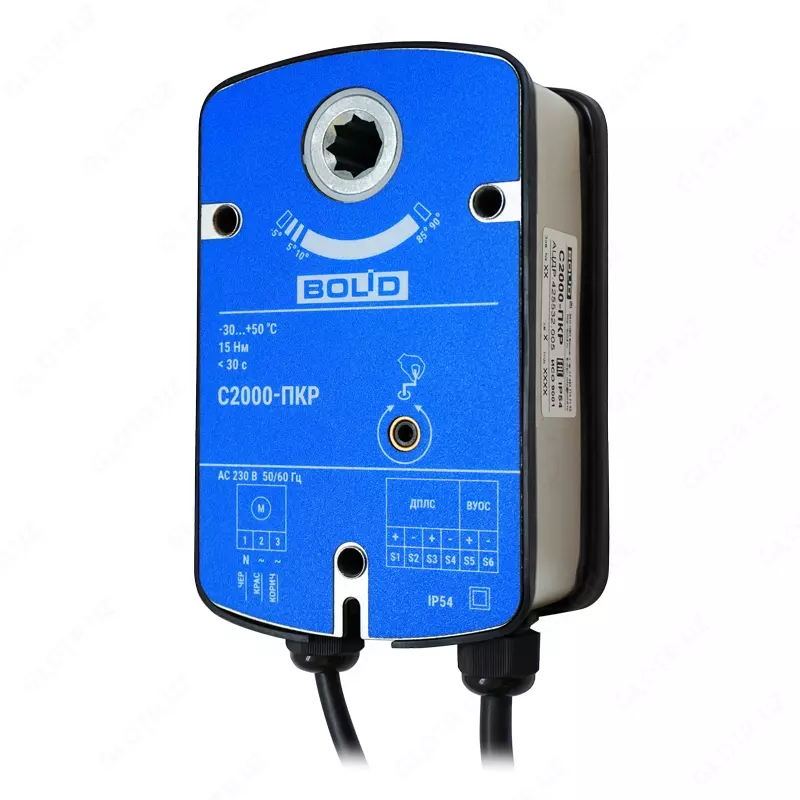

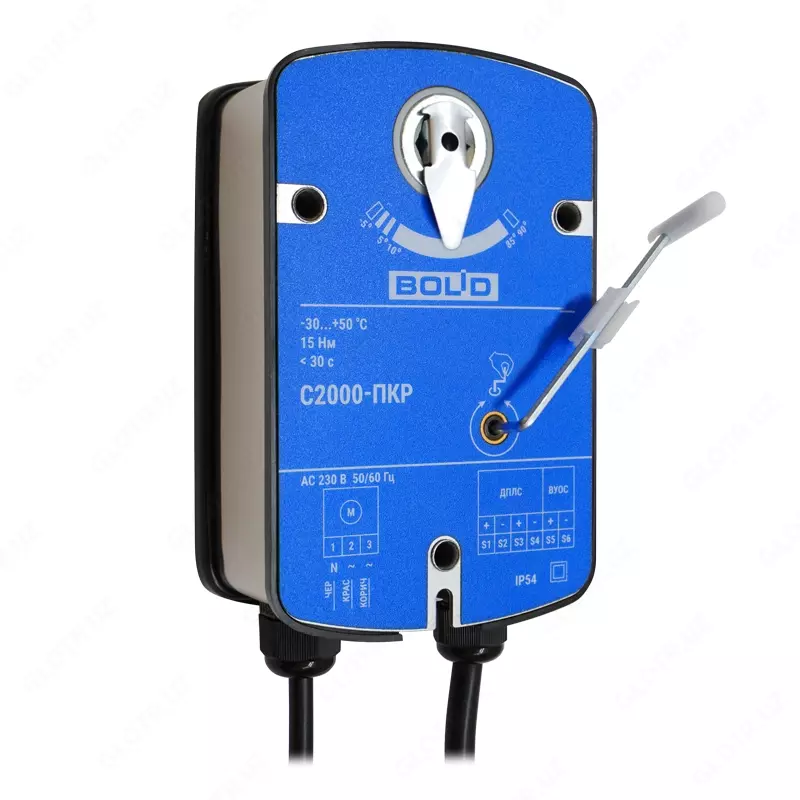

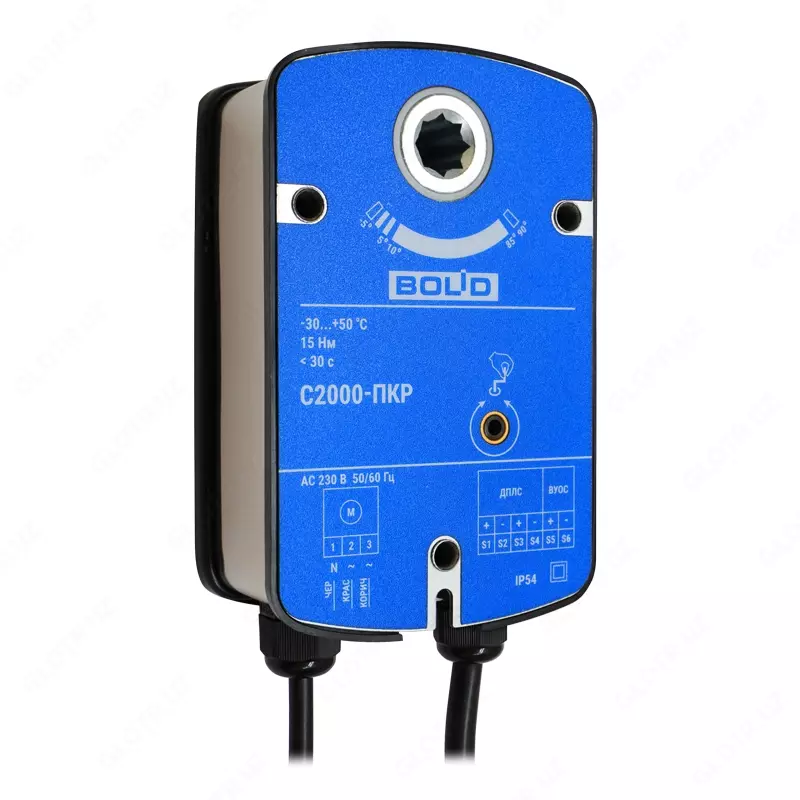

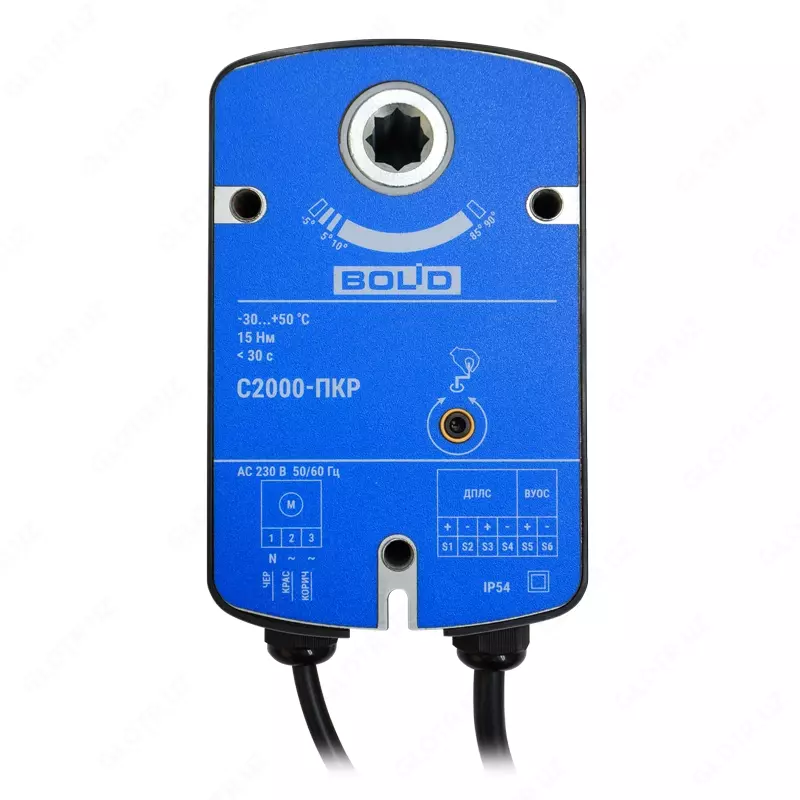

С2000-ПКР - Привод клапана реверсивный

С2000-ПКР — Привод клапана реверсивный

Предназначен для установки на противопожарных и дымовых клапанах систем противодымной вентиляции.

Особенности:

• Управление клапаном по командам от «С2000-КДЛ», «С2000-КДЛ-2И исп.01» или «С2000-КДЛ-С».

• Контроль положения клапана посредством контроля угла поворота выходного вала.

• Возможность подключения выносного устройства оптической сигнализации «ВУОС-31».

• Контроль напряжения питания.

• Передача состояний контролируемых параметров и приём команд управления по цифровой двухпроводной линии связи (ДПЛС) от «С2000-КДЛ».

Технические характеристики:

• Количество входов питания: 2

• Напряжение источника питания исполнительной части: 230 В ±10 % переменного тока

• Ток потребления исполнительной части: не более 50 мА

• Потребляемая мощность от линии 230 В:

  • во время вращения — 12 ВА

  • в состоянии покоя — 6 ВА

• Ток потребления приёмо-передающей части: не более 1,5 мА

• Ток при сработавшем ИКЗ: не более 3,3 мА

• Время готовности привода к работе: 15 с

• Номинальный крутящий момент выходного вала: 15 Н·м

• Угол поворота выходного вала: 90°

• Точность сигнализации по положению выходного вала: ±5°

• Время поворота: не более 60 с

• Передающее звено на вал: 12×12 мм

• Индикация положения: механический указатель

• Степень защиты оболочки по ГОСТ 14254-2015: IP54

• Устойчивость к механическим воздействиям по ОСТ 25 1099-83: категория размещения 3

• Климатическое исполнение по ОСТ 25 1099-83: О3

• Диапазон рабочих температур: от −30 до +55 °С

• Масса привода: не более 1,7 кг

• Габаритные размеры привода: 170×102×62 мм

• Средний срок службы: 10 лет
