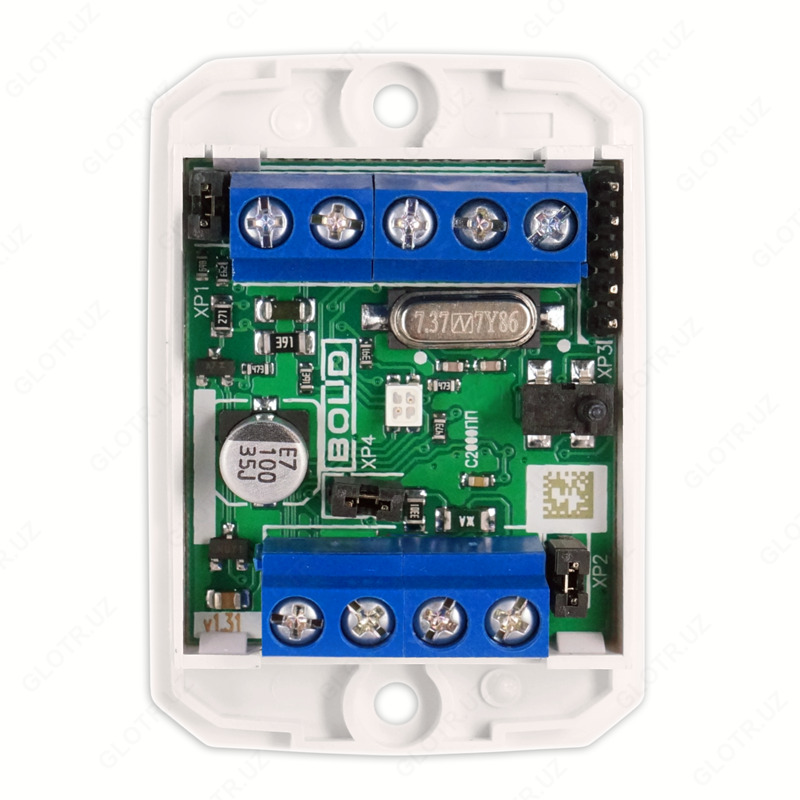

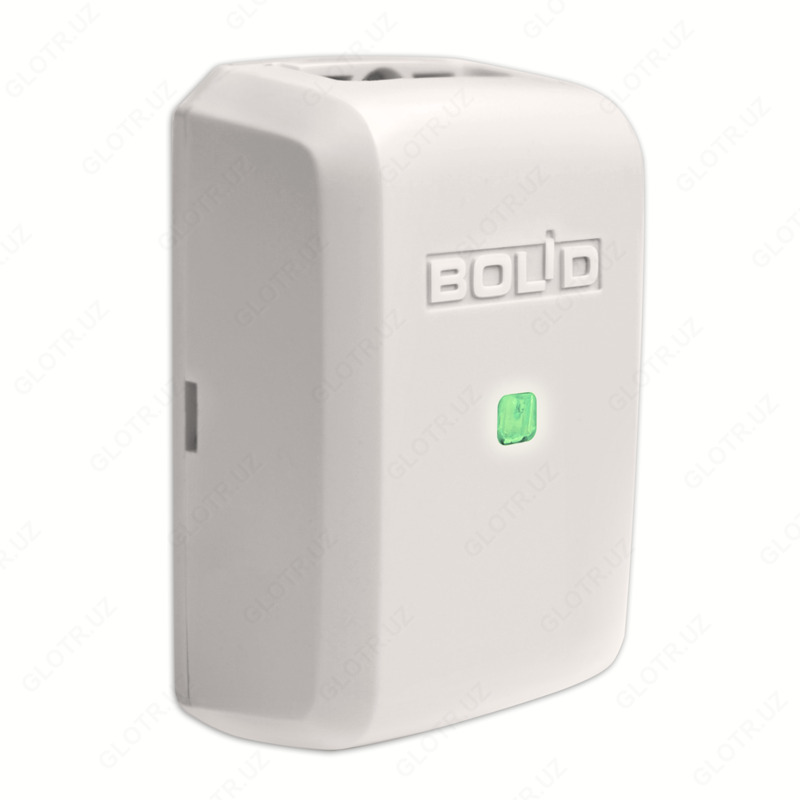

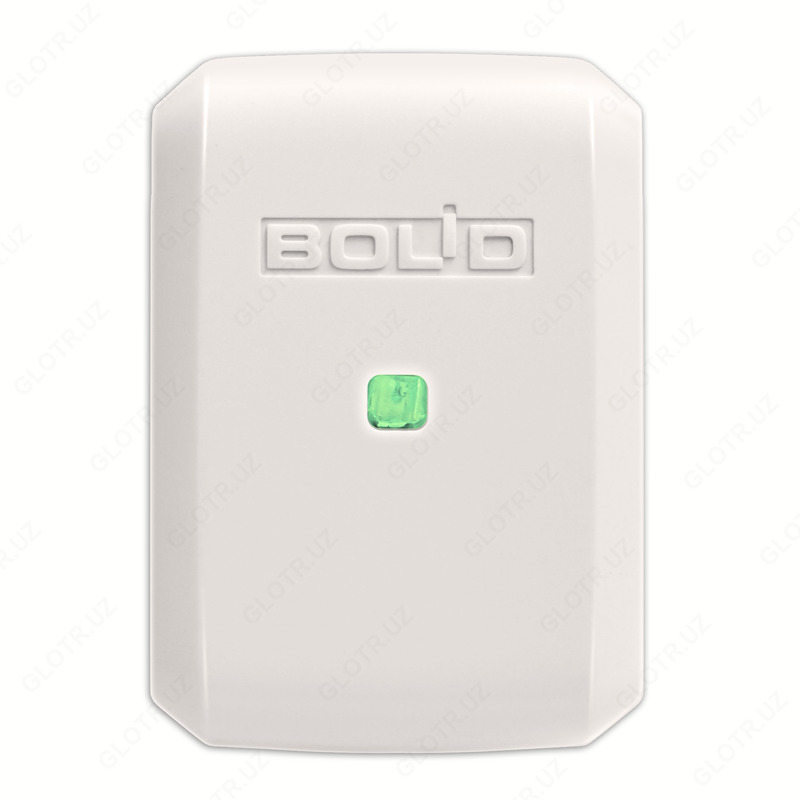

С2000-ПП Преобразователь протокола

С2000-ПП Преобразователь протокола

Высококачественные преобразователи. Преобразователи выполнены по самым передовым технологиям и отличаются высокой производительностью. Преобразователи гарантируют долголетнюю и качественную службу.

Преобразователь протокола RS-485 системы "Орион" в RS-485 ModbusRTU(АЛЬТОНИКА). Преобразователь протокола предназначен для работы в составе ИСО "Орион" для интеграции с оборудованием сторонних производителей по интерфейсу Modbus RTU или для передачи событий ИСО "Орион" на передатчик RS-202TD в протоколе Ademco Contact ID.

Особенности:

• Передает на внешнее оборудование состояние реле, зон и разделов ИСО "Орион" с пультом "С2000M" или без пульта "С2000M" (в соответствии со своей Базой данных)
• Передает на внешнее оборудование количественные значения параметров: температура/ влажность/напряжение/ток/количество импульсов
• Принимает внешние команды на изменение состояния зон и разделов или включение/выключение реле приборов ИСО "Орион" с пультом "С2000M" или без пульта "С2000M" (в соответствии со своей Базой данных)
• Передаёт сообщения от приборов ИСО "Орион" на радиоканальный передатчик "Риф Стринг RS-202TD" для организации пультовой охраны
• Допускается подключение нескольких "С2000-ПП" к пульту "С2000M" на свободные адреса в ИСО "Орион"

Технические характеристики:

База данных:

количество реле - до 255

количество зон - до 512

количество разделов - до 64

количество идентификаторов пользователей - до 64

количество событий (размер кольцевого буфера событий) - 256

Питание прибора - от внешнего источника постоянного тока

Напряжение питания - 10,2...15,0 В

Ток потребления при напряжении питания 12 VDC - не более 30 мА

Программирование прибора:

Параметры протокола интерфейса RS-485 - программа "RS485Setting.exe"

Параметры протокола интерфейса Modbus - программа "UProg.exe"

Параметры Базы данных - программа "UProg.exe"

Время технической готовности - не более 3 с

Рабочий диапазон температур - от минус 30 до +50 °C

Степень защиты корпуса - IР41

Габаритные размеры - 55x36x22 мм

Масса - 50г

Срок службы - не менее 10 лет

Тип подключения к прибору - клеммная колодка под винт, провод от 0,4 до 3,0 кв.мм

Способ монтажа - настенный навесной

Параметры интерфейса                 RS-485 "Орион"             "Modbus/TD" Шлюз Modbus                         RS-202TD

тип интерфейса                                    RS-485                              RS-485                                                                  RS-485

тип протокола                                      "Орион"                           Modbus-RTU                                                         Contact ID

скорость передачи                              9600 бит/с                 1200, 2400, 9600, 19200, 38400 бит/с                          9600 бит/с

количество стоповых бит                    1                       2 - без контроля четности, 1 - с контролем четности        1

контроль четности                               нет                                нет, четность, нечетность                                         нет

максимальная длина пакета             75 байт                             256 байт                                                                    14 байт
