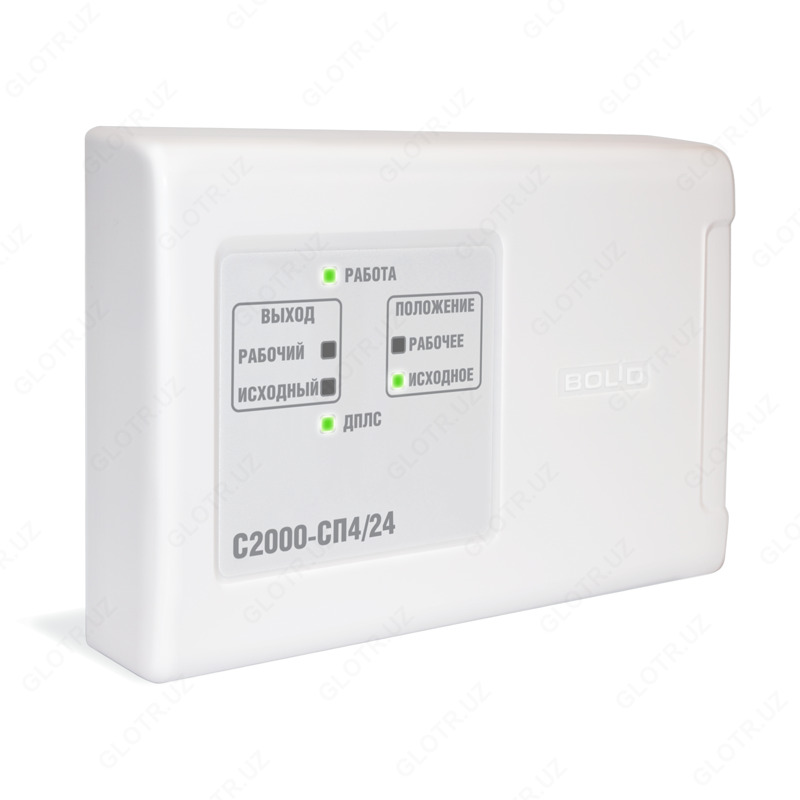

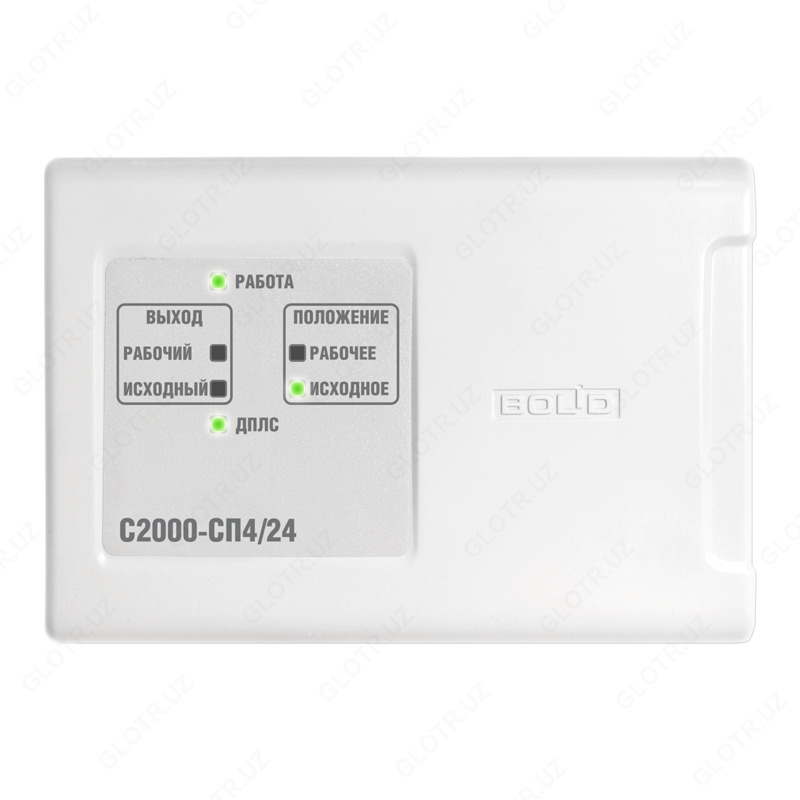

С2000-СП4/24 Адресный блок для управления приводом

С2000-СП4/24 Адресный блок для управления приводом

Представляем Вашему вниманию высококачественный блок адресный. Блок адресный выполнен по самым передовым технологиям и соответствует всем нормам и стандартам. Блок адресный имеет стойкость к горению и плавлению. Отличительные особенности блока адресного: высшее качество, устойчивость к внешнему воздействию.

Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.
Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером “С2000-КДЛ” (версии 2.01 и выше) или “С2000-КДЛ-2И” (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".

Особенности:

• 2 реле с контролем цепей нагрузки
• 2 цепи контроля концевых выключателей клапана
• Совместим с контроллерами типа «С2000-КДЛ», до 25 блоков в ДПЛС
• «С2000-СП4/24» для рабочего напряжения приводов от 12 до 24 В (переменного или постоянного тока)
• Программируемая логика управления реле от «С2000М», ППКУП «Сириус»
• Контроль исправности подключаемых цепей
• Электропитание электронной части блока по ДПЛС
• Электропитание силовой части блока от источника 12-24 В или 220 В (зависит от исполнения блока)
• Гальваническая развязка силовых выходов от ДПЛС
• Подключение кнопки тестирования (опционально)
• Установка в помещениях с температурой от минус 30 до +55 °С

Структурная схема управления противопожарными клапанами:

Технические характеристики:

Количество выходов - 2

Контроль цепей нагрузки - короткое замыкание, обрыв

Электропитание силовой части блока - от 10,2 В до 28,4 В

Максимальный коммутируемый ток одного реле - 3 А

Коммутируемое напряжение (от источника питания блока) - от 10,2 В до 28,4 В

Максимальный ток контроля исправности цепей - 1,5 мА

Количество контролируемых зон - 3 для подключения концевых выключателей состояния привода и кнопки функционального теста

Потребляемый ток от линии ДПЛС - не более 1,5 мА

Потребляемый ток от линии ДПЛС - да

Рабочий диапазон температур - от минус 30 до +55°C

Относительная влажность - до 93% при +40°C

Степень защиты корпуса - IР40

Габаритные размеры - 156х107х39 мм

Средний срок службы - 10 лет

Программирование - программа UProg.exe

Тип монтажа - настенный навесной или на DIN-рейку

Подробную информацию можно узнать позвонив по указанному на сайте номеру телефона.
