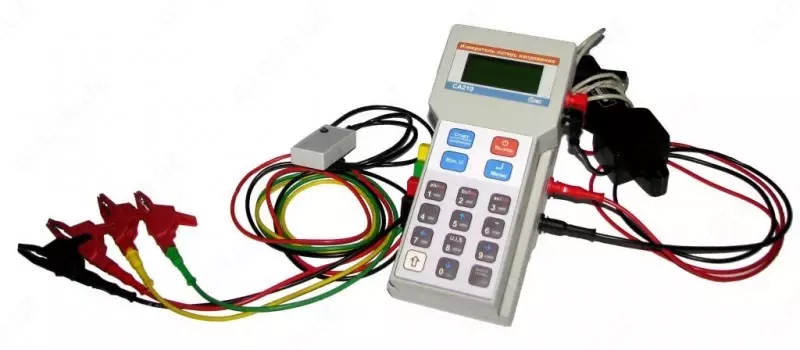

СА210 — измеритель потерь напряжения

Код: P-0892524 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.

Показать телефон Позвонить Написать Написать

Описание

Назначение измерителя потерь напряжения СА210:
Измеритель потерь напряжения СА210 предназначен для измерения потерь напряжения во вторичных цепях однофазных и трехфазных трансформаторов напряжения (ТН), а также для измерения мощности нагрузки ТН и ТТ. СА210 используется организациями, выполняющими поверку измерительных трансформаторов и контроль их вторичных цепей.

Назначение измерителя потерь напряжения СА210:

Специализированный прибор для измерения потерь напряжения во вторичных цепях однофазных и трехфазных ТН по 2-х, 3-х и 4-х проводной схеме без прокладывания измерительного кабеля от ТН к счетчику;
Измерение мощности нагрузки ТН и ТТ без вывода оборудования из эксплуатации;
Измерение коэффициента мощности;
Измерение полной, активной и реактивной мощности;
Измерение действующего значения напряжения и силы тока;
Уникальные метрологические характеристики в широком диапазоне температур;
Постоянная готовность к работе без дополнительной выдержки в условиях проведения измерения;
Простой алгоритм работы, существенно уменьшающий время проведения измерений и снижающий вероятность ошибки персонала;
Малый вес и габариты.

Описание работы измерителя потерь напряжения СА210:

Процесс измерения потерь напряжения выполняется в три этапа:

1. Подключение к ТН и синхронизация блоков.


На этом этапе выполняется синхронизация и взаимная градуировка измерительных трактов обоих блоков при подаче на их входы одинаковых сигналов — напряжения ТН.

Связь между блоками осуществляется с помощью инфракрасных приемопередатчиков при их совмещении.

2. Измерение напряжения на зажимах ТН и счетчика


Измерение напряжения переносным блоком может быть выполнено последовательно на нескольких счетчиках (до 10), подключенных к одному ТН.

Измеритель выполняет измерение потерь напряжения посредством синхронных измерений значений напряжения стационарным блоком на зажимах ТН и переносным блоком на зажимах счетчика.

3. Обработка результатов

%D0%A1%D1%85%D0%B5%D0%BC%D0%B0-3-1.jpg Переносной и стационарный блок совмещаются для сопоставления одновременно полученных значений напряжения на зажимах ТН и счетчика с последующим расчетом значений потерь напряжения.

Технические характеристики измерителя потерь напряжения СА210:

Наименование измеряемой величины	Диапазон измерений	Пределы допускаемой основной погрешности
		абсолютной	относительной
Потери напряжения δU*	-5…+5 %	± (0,01?δU + 0,02) %	-
Действующее значение напряжения	0,01…250 В	-	± 0,5 %
Действующее значение силы тока**	0,01…20 А	-	± 1,5 %
Разность фаз между напряжением и током**	-180º …+180 º	± 1º	-
Полная мощность S,*	0,0001…5000 В?А	-	± 2 %
Активная мощность**	0,005…5000 Вт	± 0,04?S	-
Реактивная мощность**	0,005…5000 В?А		-
Коэффициент мощности**	-1…+1	±0,02	-
Параметр		Значение
Общие характеристики
Электропитание прибора		от батарей (аккумуляторных батарей) типа АА
Температура окружающего воздуха		-10...40 °C
Относительная влажность воздуха		до 95 % при температуре 25 °С
Размеры		420 × 160 × 200 мм
Масса		3 кг

Примечание:
* δU – измеренное значение потерь напряжения;
** измерение проводится с помощью токовых клещей;
*** S – числовое значение полной мощности, измеренной, В?А.
