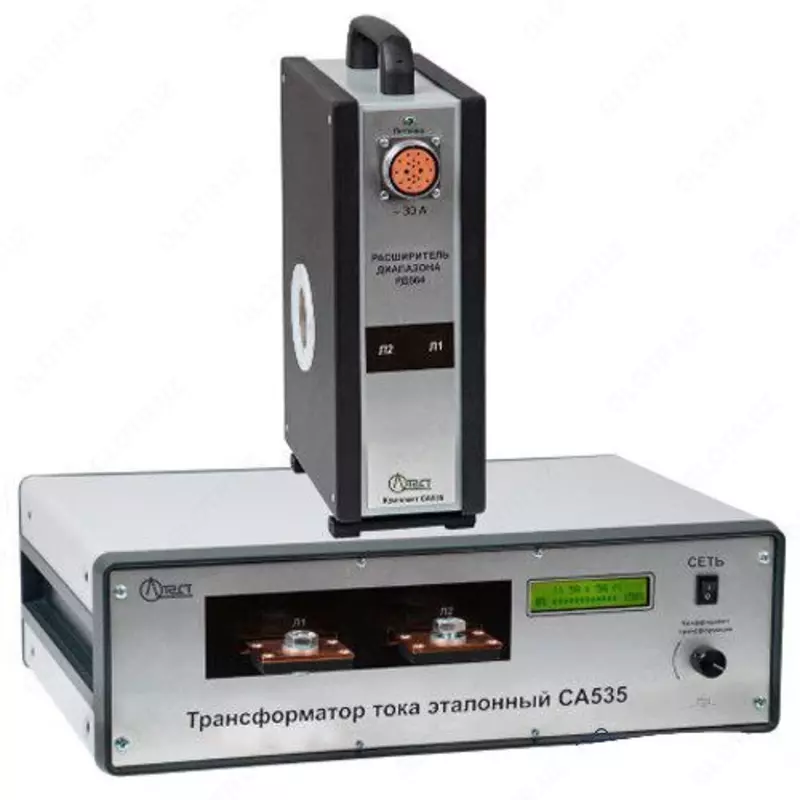

СА535.2 + РД564 — трансформатор тока эталонный с расширителем диапазона

Код: P-0892515 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.

Показать телефон Позвонить Написать Написать

Описание

Назначение трансформатора тока эталонного с расширителем диапазона СА535.2 + РД564:
Трансформатор тока эталонный СА535.2 и расширитель диапазона РД564 предназначены для использования в качестве эталонных трансформаторов при проведении поверки трансформаторов тока (ТТ). Расширитель диапазонов РД564 позволяет расширить диапазон значений номинального первичного тока в сторону больших значений. Высокая точность СА535.2 достигается за счет использования двухступенчатого трансформатора и электронной компенсации влияния нагрузки. СА535.2 и РД564 используются производителями ТТ и метрологическими институтами и организациями, осуществляющими поверку и калибровку ТТ.

Особенности трансформатора тока эталонного с расширителем диапазона СА535.2 + РД564:

Поверка (калибровка) ТТ в соответствии с ГОСТ 8.217;
Высокие метрологические характеристики, позволяющие использовать прибор в качестве рабочего эталона 1-ого (2-ого) разряда по ГОСТ 8.550 при поверке трансформаторов тока промышленной частоты;
Возможность калибровки с классом точности до 0,005 %;
Широкий диапазон номинальных первичных токов – от 0,5 до 600 А, при использовании расширителя диапазона РД564 – до 5000 А;
Номинальное значение вторичного тока 5 А;
Отображение выбранного значения первичного тока на цифробуквенном индикаторе, расположенном на передней панели прибора;
Переключение первичного тока с помощью ручки, расположенной на передней панели прибора;
Совместное использование c компаратором СА507 позволяет проводить поверку транс-форматоров тока с вторичным током 1 А и 5 А;
Возможность использования в автоматизированных поверочных комплексах для поверки трансформаторов тока благодаря наличию функции удаленного доступа к управлению;
Комфортный пользовательский интерфейс;
Защита от превышения тока.

Технические характеристики трансформатора тока эталонного с расширителем диапазона СА535.2 + РД564:

Параметр	Значение
	СА535.1	СА535.2
Диапазон силы первичного тока относительно номинального значения	1…120 % или 1...150 % вариант определяется при заказе
Номинальные значения силы первичного тока	5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600 А	0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 175; 200; 250; 300; 400; 500; 600 А
Номинальные значения силы первичного тока при использовании РД564	750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 3000; 4000; 5000* А
Номинальное значение силы вторичного тока	5 А при использовании совместно с СА507 возможна поверка ТТ с номинальными значениями I2H 1 А и 5 А
Номинальная вторичная нагрузка	2,5 В?А при коэффициенте мощности нагрузки, равном 1
Пределы допускаемой основной токовой погрешности	± 0,02 %
Пределы допускаемой основной угловой погрешности	± 1,5 мин
Параметр	Значение
Общие характеристики
Электропитание прибора: - Номинальное напряжение - Номинальная частота	220/230 В 50 Гц
Температура окружающего воздуха	0...40 °C
Относительная влажность воздуха	до 80 % при температуре 25 °С
Размеры	СА535 - 470 × 375 × 145 мм РД564 - 110 x 210 x 350 мм
Масса	СА535 - 17 кг РД564 - 7 кг
