Самонесущие изолированные провода СИП-2 - по запросу

Самонесущие изолированные провода СИП-2

В наличии Код: P-0140491

Цена по запросу

Описание

Самонесущие изолированные провода СИП-2 - провода самонесущие с алюминиевыми токопроводящими жилами, с изоляционно-защитной оболочкой из светостабилизированного полиэтилена, с нулевой несущей жилой из алюминиевого сплава, с изоляционно-защитной оболочкой из светостабилизированного полиэтилена

СИП-2 – для магистралей ВЛ и линейных ответвлений от ВЛ в атмосфере воздуха типов II и III по ГОСТ 15150, в том числе на солёных озёрах, в промышленных районах и в районах засоленных песков

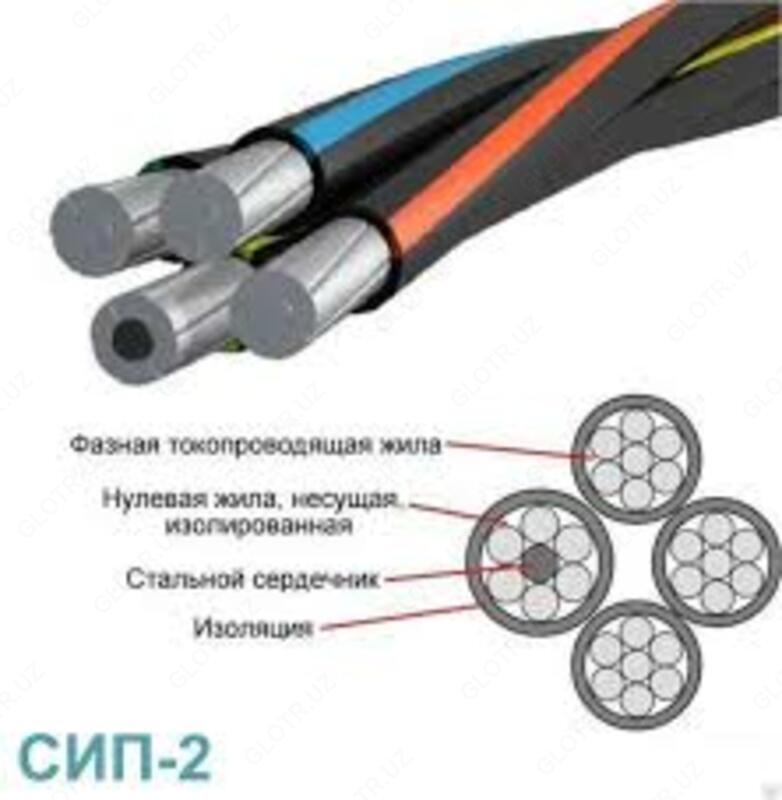

Описание СИП-2А

1. Алюминиевая токопроводящая жила

2. Несущая жила из алюминиевого сплава

3. Изоляция из полиэтилена

Примечание: центральная проволока – темно серая, другие проволоки светло серого (алюминиевого) цвета

Технические характеристики

Наименование характеристик	Значение характеристик
Максимальная рабочая температура жилы, °С	70
Монтаж при температуре, не ниже, °C	-15
Рабочая температура жилы, °С	70
Температура окружающей среды, верхний предел, °C	50
Температура окружающей среды, нижний предел, °C	-40
Сопротивление изоляции, Мом, не менее	1000
Срок службы	40 лет

Таблица размеров

Марка провода	Число и номинальное сечение основных и нулевой несущей жил	Расчётный наружный диаметр провода, mm	Расчётная масса 1 km провода, kg
СИП-1А	1х16+1х25	15	135
	3х16+1х25	22	270
	3х25+ 1х35	26	390
	3х35+1х50	30	530
	3х50+1х50	32	685
	3х50+1х70	35	740
	3х70+1х70	37	930
	3х70+1х95	41	990
	3х95+1х70	41	1190
	3х95+1х95	43	1255
	3х120+1х95	46	1480
	3х150+1х 95	48	1715
	3х185+1х 95	52	2330
	3х240+1х95	56	2895
СИП-2А	3х16+1х25	24	308
	3х25+1х35	27	424
	3х35+1х50	31	571
	3х35+1х54,6	32	606
	3х50+1х50	34	727
	3х50+1х54,6	35	762
	3х50+1х70	36	798
	3х70+1х70	40	1010
	3х70+1х95	41	1087
	3х95+1х70	43	1240
	3х95+1х95	45	1319
	3х120+1х95	48	1553
	3х150+1х95	50	1787
	3х185+1х95	55	2403
	3х240+1х95	60	2968
СИП-4А	2х16	15	139
	4х16	18	278
	2х25	17	196
	4х25	21	392
