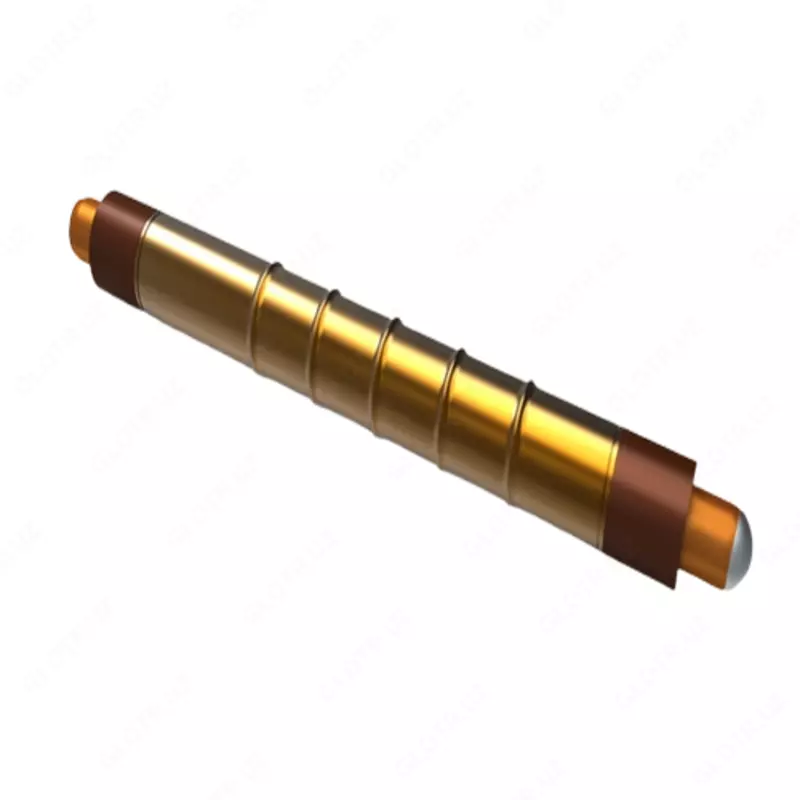

СБМ20 Счетчик Гейгера-Мюллера цилиндрический

Счетчик Гейгера-Мюллера цилиндрический СБМ20

Также это  может называться: СБМ-20, СБМ 20, sbm-20, sbm 20, sbm20.

СБМ20 счетчик Гейгера-Мюллера цилиндрический предназначен для регистрации жесткого бета- и гамма-излучения в радиотехнических устройствах.

СБМ-20  применяется  радиационного контроля, датчиках обледенения, задымленности, а также в дефектоскопии.

Технические характеристики СБМ20:

Рабочее напряжение - 400 В.

Чувствительность - от 60 имп/мкР до 75 имп/мкР.

Разброс чувствительности - не более ±20%.

Диапазон регистрируемых мощностей экспоненциальных доз гамма-излучения - от 0,004 мкР/с до 40 мкР/с.

Энергия регистрации изделия счетчик СБМ-20:

- гамма-квантов - от 0,05 МэВ до 3 МэВ;

- бета-частиц - не менее 0,3 МэВ.

Протяженность плато счетной характеристики - не менее 100 В.

Напряжение начала счета - от 260 В до 320 В.

Наклон плато счетной характеристики - 0,1 %/В.

Дозиметрические характеристики :

- максимальная скорость счета (Nмах) - 4000 имп/с;

- уровень натурального фона (Nф) - 60 имп/мин.

Скорость счета при мощности 4 мкР∙с-1 от источника 137Cs - от 240 имп∙с-1 до 280 имп∙с-1.

Режим работы - токовый и импульсный.

Материал катода изделия счетчик Гейгера СБМ20 - нержавеющая сталь.

Минимальное мертвое время при 400 В - 190 мкс.

Площадь рабочей зоны - 8 см2.

Наполнение баллона - Ne+Br2+Ar.

Амплитуда импульса - не менее 50 В.

Выходная емкость - не более 10,5 пФ.

Сопротивление изоляции - 100 МОм.

Срок службы (количество импульсов) изделий счетчики СБМ-20 - не менее 2∙1010.

Габаритные размеры:

- диаметр - не более 11 мм;

- длина - не более 108 мм.

Масса - не более 10 г.

Условия эксплуатации :

Температура окружающего воздуха - от -60° С до +70° С.

Допустимая температура, при которой возможна эксплуатация в течение не более 125 ч - +85° С.

Климатическое исполнение - УХЛ.

СБМ-20 счетчик излучения (СБМ-20 трубка) применяется для контроля радиации на объектах ядерной промышленности, в научных и учебных учреждениях, в гражданской обороне, медицине, и даже быту.

Счетчик Гейгера СБМ-20 изготовлен в виде герметичной тонкостенной гофрированной металлической трубки. По оси СБМ-20 Гейгера-Мюллера натянута тонкая проволока, а коаксиально с ней расположен металлический цилиндр. И трубка, и проволока являются электродами: трубка - катод, а проволока - анод. При попадании в детектор СБМ-20 заряженной частицы, некоторое количество газа ионизируется, и под воздействием напряжения между катодом и анодом ионы и электроны начинают двигаться - в трубке возникает кратковременный ток. Напряжение на аноде трубки кратковременно падает - получаем инвертированный импульс.

Детектор радиации СБМ-20 обладает относительно невысокими показателями точности измерения ионизирующего излучения, но достаточными для определения превышения допустимой для человека дозы излучения. Также датчик СБМ-20 (СБМ20) применяется во многих бытовых дозиметрах.
