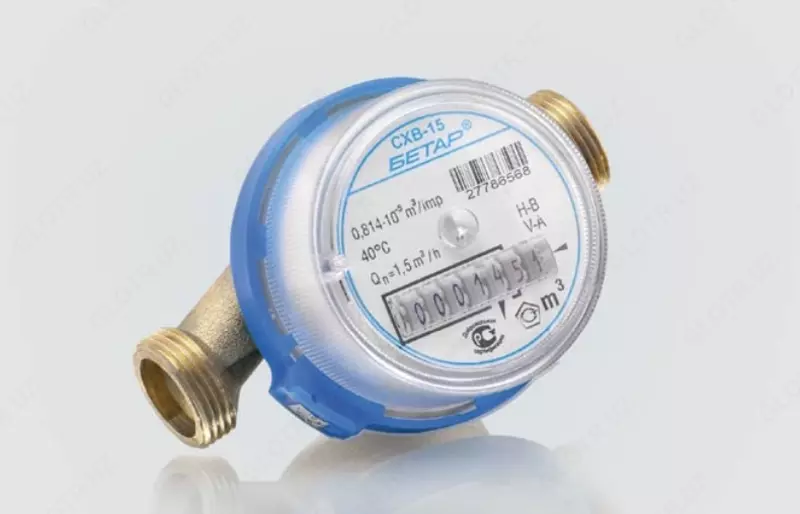

Счетчик воды СХВ-15 без монтажного комплекта

СХВ-15 Счетчики воды бытовые механические СХВ-15, СГВ-15 предназначены для измерения объема холодной и горячей питьевой воды по СанПиН 1.2.3685-21, протекающей по трубопроводу при температуре от +5 до +40 °С — для счетчиков холодной воды (СХВ) и от +5 до +90 °С — для счетчиков горячей воды (СГВ) при давлении не более 1,0 МПа (10 кгс/см2).

Исполнение
Счетчики воды выпускаются в следующих исполнениях:

• С антимагнитной защитой.
• С дистанционным выходом:

– с импульсным выходом,
– с импульсным выходом с ФМП (с функцией фиксации внешнего магнитного воздействия),
– с импульсным выходом по схеме NAMUR.

• С обратным клапаном.

Счетчики воды в исполнении с антимагнитной защитой устойчивы к воздействию внешнего магнитного поля, создаваемого постоянным магнитом с напряженностью до 140 кА/м. Магнитная защита достигается за счет своеобразного распределения доменов в магнитах, применяемых в конструкции прибора.
Счетчики воды в исполнении с импульсным выходом используются
в составе систем диспетчеризации, таких как автоматическая система комплексного учета потребления энергоресурсов. Импульсный выход реализован с помощью магнитоуправляемого герметизиро- ванного контакта — геркона.

Исполнение импульсного выхода с ФМП позволяет передавать данные не только о расходе воды, но и фиксировать факты внешнего магнитного воздействия на счетчик. Схема NAMUR импульсного выхода позволяет фиксировать расход, внешнее магнитное воздействие на счетчик и состояние линии связи (короткое замыкание, обрыв).

Импульсный выход имеет следующие параметры:
▪ вес одного импульса — 0,01 м3;
▪ ток — от 0,1 до 50 мА;
▪ напряжение — от 0,5 до 18 В. Схема NAMUR определяет следующие состояния линии связи по ее сопротивлению, кОм:
▪ импульс — от 1,5 до 1,6;
▪ обрыв — от 300;
▪ короткое замыкание — 0;
▪ пауза/покой — от 5,45 до 5,65.

В счетчики воды в исполнении с обратным клапаном в выходной патрубок проточной части устанавливается встроенный обратный клапан, который препятствует перетоку воды в обратном направлении.
