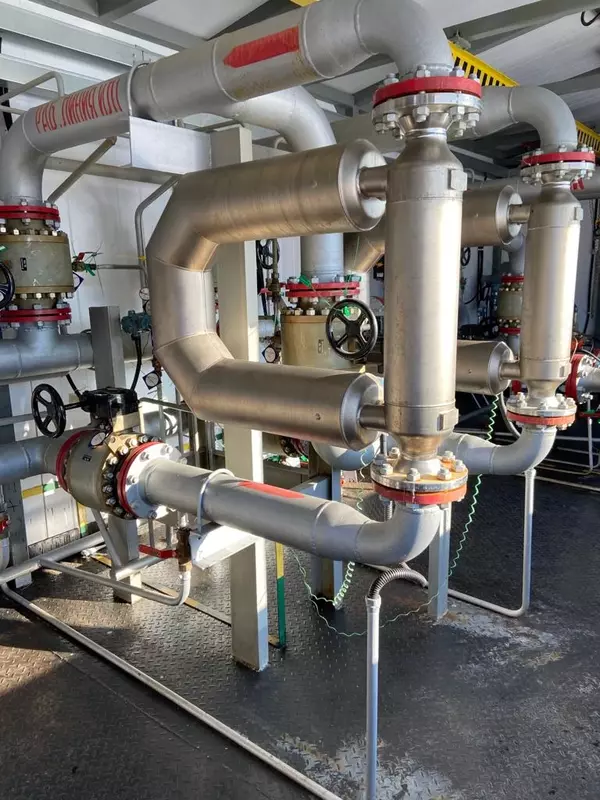

Счетчики-расходомеры массовые Micro Motion CMF300

Назначение

Счетчики-расходомеры массовые Micro Motion CMF300 (далее - счетчики-расходомеры) предназначены для измерений массового расхода и массы нефти.

Описание

Счетчики-расходомеры применяются в составе рабочих и (или) контрольных (контрольно-резервных) измерительных линий систем измерений количества и показателей качества нефти.

Принцип действия счетчиков-расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.

Счетчики-расходомеры не имеют вращающихся частей и результаты измерений не зависят от плотности, вязкости, наличия твердых частиц и режимов течения измеряемой среды. Отклонение температуры среды от температуры калибровки может быть скомпенсировано установкой нуля, а давления среды внесением поправки пропорционально отклонению величины давления от давления калибровки.

Конструктивно счетчики-расходомеры состоят из сенсора Micro Motion модели CMF300 и измерительного преобразователя серии 2000 модели 2700. Преобразователь обеспечивает обработку цифровых сигналов, поступающих с процессора датчика и регистрацию.

Пломбировка счётчиков-расходомеров осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на:

-    проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах;

-    на проволоке, охватывающей корпус процессора и штуцер;

-    на проволоке, крестообразно-охватывающей корпус преобразователя.
