Назначение

Комплект «Security Hub» является первым шагом пользователя к системе Умный дом, управляемой из любого места, где есть доступ в сеть Интернет.

После подключения абонентского контроллера к серверу «Security Hub», установки приложения и размещения радиодатчиков из комплекта пользователь получает простейшую систему охраны, которую впоследствии можно расширить беспроводными датчиками протечки воды, задымления, температуры и др.

Особенности

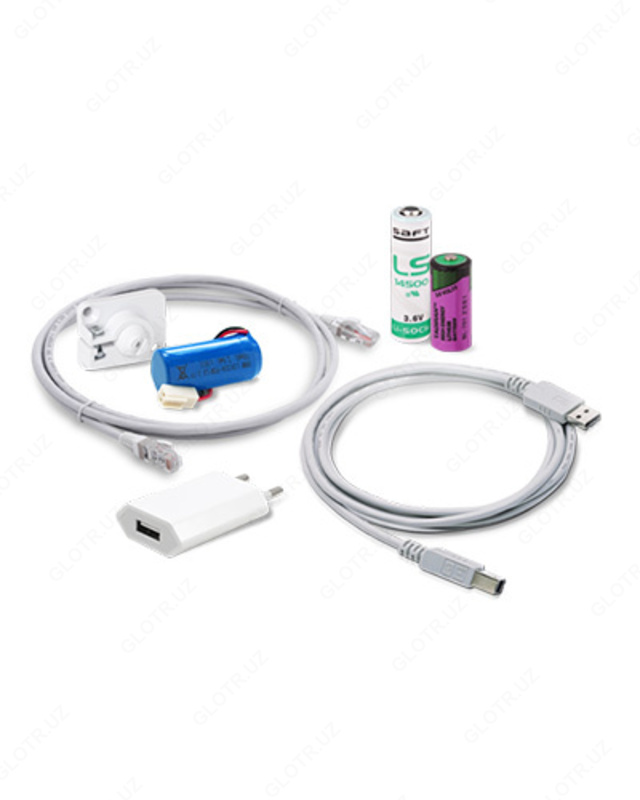

комплект состоит из абонентского контроллера Security Hub (SH) с аккумуляторной батареей, сетевого адаптера с кабелем USB, радиодатчиков движения и открытия двери/окна с элементами питания. Функционал комплекта расширяется беспроводными датчиками разбития стекла, протечки воды, задымления и др.;

настройка и обслуживание SH производится с помощью мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение устанавливается из магазина приложений;

SH обеспечивает обмен информацией с мобильным и веб приложениями через сервер ПАК "Астра":

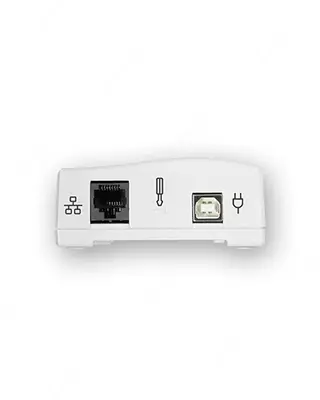

по проводному каналу, через разъем типа RJ45 (Ethernet 10BASE-T) и сеть провайдера,

по беспроводному каналу, через SIM карту (GPRS/EDGE) оператора сотовой связи стандарта GSM;

SH обменивается данными с датчиками в диапазоне частот (434,42±0,2%) МГц по протоколу «Астра-РИ-М» и поддерживает максимум 32 радиодатчика.

настроенный SH обеспечивает:

работу с сервером по каналу TCP,

регистрацию (добавление) радиодатчиков,

обработку состояний радиодатчиков,

выдачу состояний радиодатчиков на встроенный индикатор и клиентское приложение;

Основные данные

электропитание контроллера осуществляется от бытовой сети 230 В 50 Гц через сетевой адаптер из комплекта поставки;

контроллер имеет возможность электропитания от внешних источников (основного и резервного) c номинальным напряжением 12 В через клеммы +12V- и/или +12VR-;

для обеспечения резервирования электропитания в контроллер установлена литий-ионная (Li-Ion) аккумуляторная батарея (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации), на плате установлен разъем для подключения АКБ*;

контроллер имеет встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из интернет-приложений;

контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов;

контроллер имеет два встроенных сигнальных реле с программируемыми режимами работы;

клеммы CONx- могут быть запрограммированы как выход "открытый коллектор" для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2);

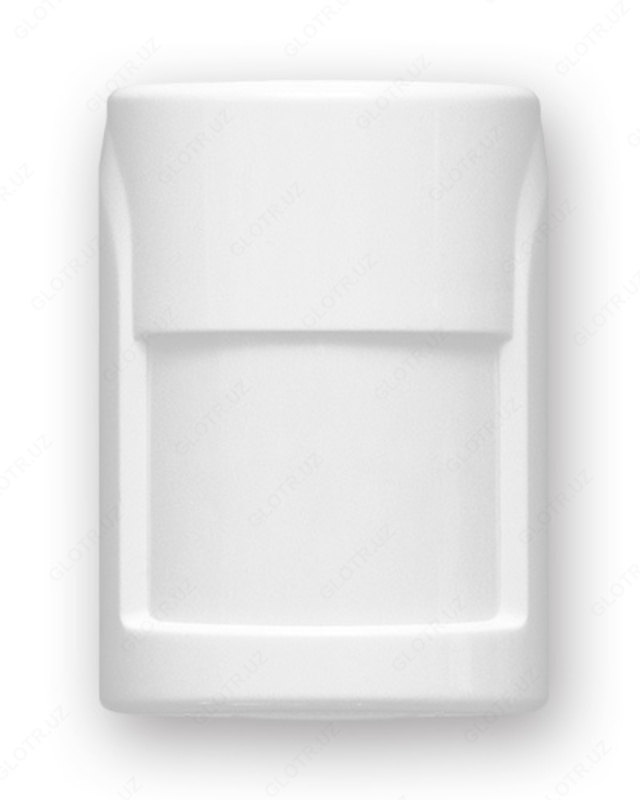

датчик движения Астра-5121 предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения, формирования извещения о тревоге и передачи извещения по радиоканалу на контроллер. Датчик устойчив к перемещению домашних животных весом до 20 кг;

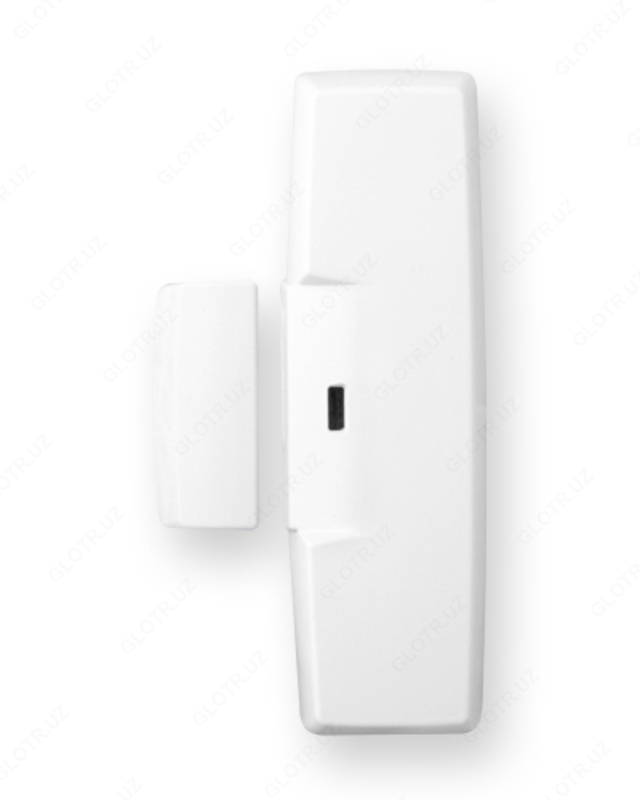

датчик открытия двери/окна Астра-3321 предназначен для блокировки на открывание или перемещение конструкций, выполненных из магнитонепроводящих (алюминиевых, деревянных, пластиковых и т.д.) материалов, формирования извещения о тревоге и передачи извещения по радиоканалу на контроллер.

* 1. Подключение АКБ производится непосредственно перед подачей на контроллер внешнего питания. От АКБ запуск контроллера невозможен.

  2.  При переходе на питание от АКБ:

      - контроллер обеспечивает связь только по беспроводному каналу GSM;

      - контроллер не поддерживает работу проводных датчиков пожарного типа.

Технические данные

Контроллер «Security Hub»:

- напряжение основного питания 5 В ± 5%

-максимальный ток потребления, не более 500 мА

- номинальный ток потребления, не более 200 мА

- напряжение питания от АКБ от 3,3 до 4,2 В

- время работы от АКБ, не менее 4 ч

- порог передачи информации о разряде АКБ 3,5 В

- время заряда полностью разряженной батареи, не более 10 ч

- время технической готовности, не более 60 с

- габаритные размеры 136 × 86 × 38 мм

- масса без АКБ 0,14 кг

Датчик движения Астра-5121:

- диапазон обнаруживаемых скоростей перемещения от 0,3 до 3,0 м/с

-напряжение питания от 2,2 до 3,2 В

- габаритные размеры 70 х 51 х 42 мм

Датчик открытия двери/окна Астра-3321:

- расстояние срабатывания от 20 до 30 мм

- расстояние восстановления от 13 до 23 мм

-напряжение питания от 2,8 до 3,6 В

- габаритные размеры 109 × 34 × 27 мм

Условия эксплуатации:

- диапазон температур для контроллера  от - 20 до + 55 °С

- диапазон температур для Астра-5121 от - 10 до + 50 °С

- диапазон температур для Астра-3321 от - 20 до + 50 °С

- относительная влажность воздуха без конденсации влаги до 98 % при + 40 °С

Радиоканал:

- рабочая частота 433,42 МГц (литера «1»)

- радиус действия радиоканала на прямой видимости, не менее* 100 м

* Радиус действия в значительной степени зависит от конструктивных особенностей помещения, помеховой обстановки. Максимальные параметры дальности обеспечиваются при выполнении наилучших условий установки контроллера и датчика.

Информативность

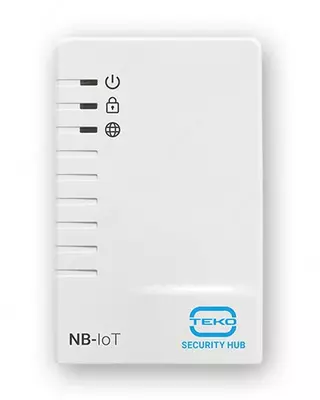

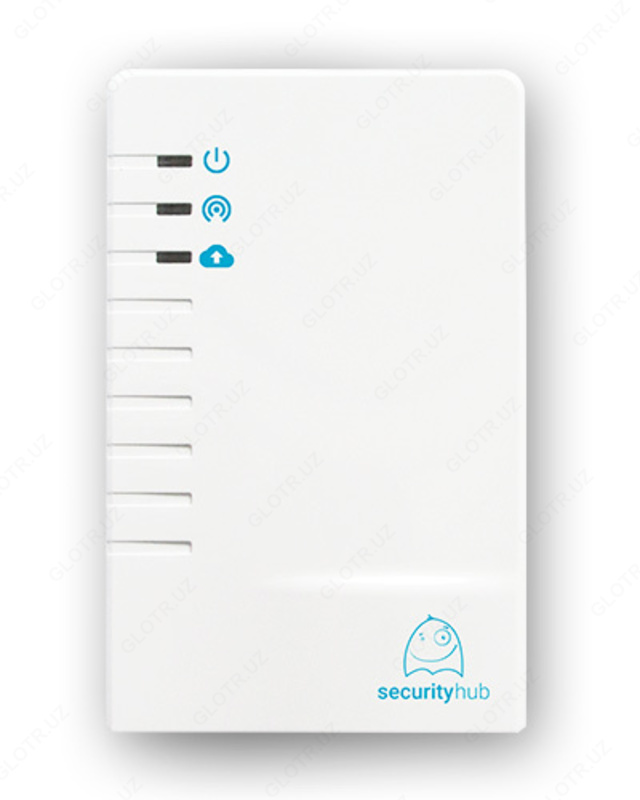

три двухцветных индикатора:

индикатор «ПИТАНИЕ» - состояние питания и охраны,

индикатор «РАДИОСЕТЬ» - общее состояние датчиков,

индикатор «СВЯЗЬ» - состояние связи с сервером ПАК "Астра";

сетевой интерфейс LAN (Ethernet 10/100 Base-T) для обмена информацией с мобильным и веб приложениями через сервер ПАК "Астра";

беспроводной канал через SIM карту (GPRS/EDGE) оператора сотовой связи стандарта GSM для обмена информацией с мобильным и веб приложениями через сервер ПАК "Астра"
