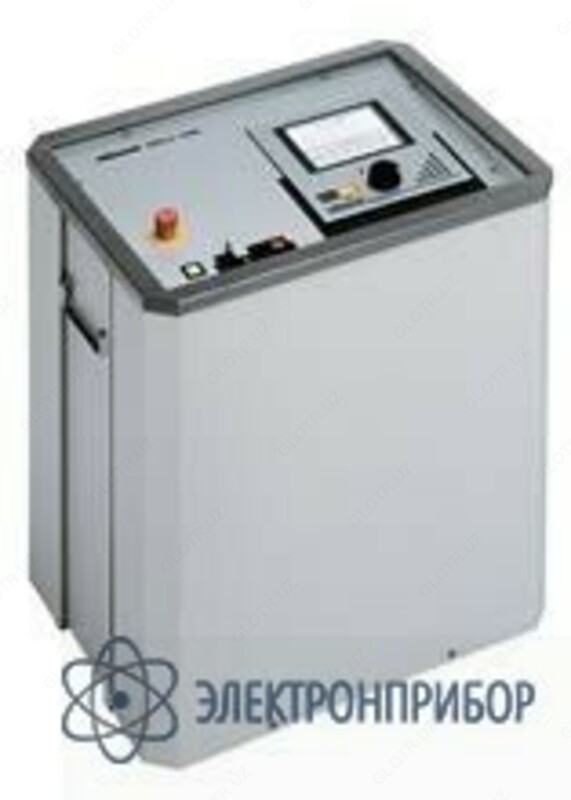

SFX 5-1000 — система для поиска кабельных повреждений

Назначение системы для поиска кабельных повреждений SFХ 5-1000

Система для поиска кабельных повреждений SFХ 5-1000 предназначена для испытания, классификации повреждения, преобразования повреждения, предварительного и точного определения места повреждения в кабелях низкого напряжения.

Описание системы для поиска кабельных повреждений SFХ 5-1000

С помощью метода предварительного определения ICEplus очень просто и быстро определить место повреждения в разветвленных кабельных сетях. Данный метод выгодно применять для пробоя повреждения низкочастотными импульсными сигналами, чтобы определить расстояние между повреждениями. Проблемы, возникающие во время измерения методом отражения и затухания в Т-муфтах (методы TDR и ARM) при измерении методом ICEplus не существуют. Обеспечивается надежное предварительное определение места повреждения независимо от количества имеющихся ответвлений.

Система компактна благодаря электронному источнику высокого напряжения, оптимального подбора компонентов для ударных конденсаторов и переключателем высокого напряжения. Система управляется через SPS с интегрированным сельсин-датчиком и графическим ЖКД для наглядности режима работы и заданных параметров.

Даже совсем неопытный пользователь может с помощью программного обеспечения и удобной панели управления легко определить место повреждения и реализовать максимальную техническую безопасность

Особенности системы для поиска кабельных повреждений SFХ 5-1000

• SPG с 1/4 VGA дисплеем и "сельсин-датчиком".
• Комфортное программное обеспечение для пользователя любого уровня.
• Высокий уровень безопасности.
• Метод предварительной локализации ICEplus (опция) для надежного поиска места повреждения без влияния T-отводов.
• Высокая энергия импульсов для точного акустического определения методом звукового поля.
• Компактное и легкое исполнение из-за HV-источника и оптимизированного усовершенствованного переключателя.
• Виды измерения:
  • испытание;
  • автоматическое вычисление напряжения искрового пробоя;
  • предварительное определение повреждения методом ICEplus; преобразование повреждения/прожиг;
  • точное определение повреждения импульсным напряжениеим или шаговым напряжением постоянного тока (определение места повреждения оболочки).
