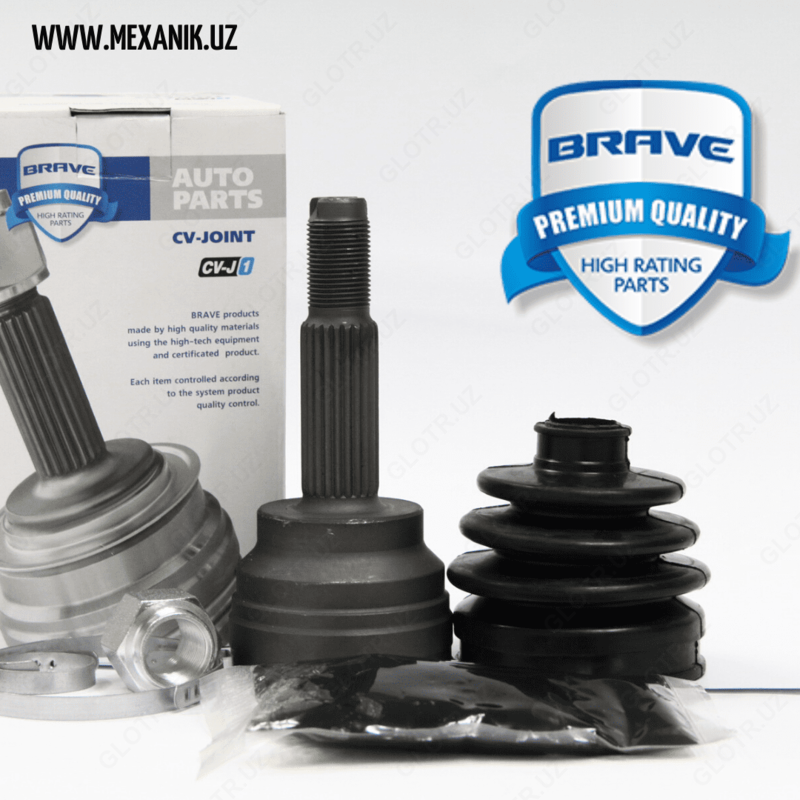

Шарнир равных угловых скоростей наружный (Граната ) Спарк Brave

Шарнир равных угловых скоростей (Граната ) Brave -обеспечивает передачу крутящего момента при углах поворота от 1 до 70 градусов относительно оси. Используется в системах привода управляемых колёс легковых автомобилей с независимой подвеской и, реже, задних колёс и в приводах передних колес внедорожников.

• Сухариковые или кулачковые — были разработаны французом Грегуаром и запатентованы под обозначением «Тракта» в начале 1920-х, в наше время применяются в основном на грузовиках, так как при высоких скоростях вращения вала склонны к перегреву;
• Кулачково-дисковые — Урал-375Д и Урал-4320, КрАЗ-255; часть автомобилей ГАЗ-69 и УАЗ-469 до 1993 г.;
• Шариковые — «Бендикс-Вейс» (Bendix-Weiss) с делительными канавками, «Рцеппа» (Rzeppa) с делительными рычажками, «Рцеппа-Бирфильд» со смещёнными делительными канавками, «Рцеппа-Лебро» с непараллельными делительными канавками — наиболее распространены сегодня, первые варианты были разработаны в 1920-е годы. Применяются, например, на ГАЗ-66[
• Трипод (Tripod) со сферическими роликами и вилкой и Трипод-Уникардан со сферическими роликами — допускают бо́льшие осевые перемещения, но при этом — нелинейное изменение скорости при вращении под углом; часто используются как внутренние (то есть — устанавливаются со стороны привода, а не колеса); Используются чаще в задней независимой подвеске и переднем редукторе полноприводных авто, например Nissan Terrano, а также на французском высокоскоростном поезде TGV[4].

  Спаренный кардан

• Спаренные карданные — представляют собой состыкованные друг с другом два карданных шарнира, которые взаимно компенсируют неравномерность вращения друг друга; применялись редко, например, на ряде американских автомобилей 1920-х годов, вроде Miller 91 или Cord L29, а также французских «Панарах» пятидесятых-шестидесятых годов и ГДР-овских Wartburg. В конце 20 века устанавливались на карданные валы американских вседорожников (пример — Jeep). В настоящее время применяются на грузовиках, тракторах, строительной технике, электровагонах метрополитена типов Е, 81-717/714 и др.
