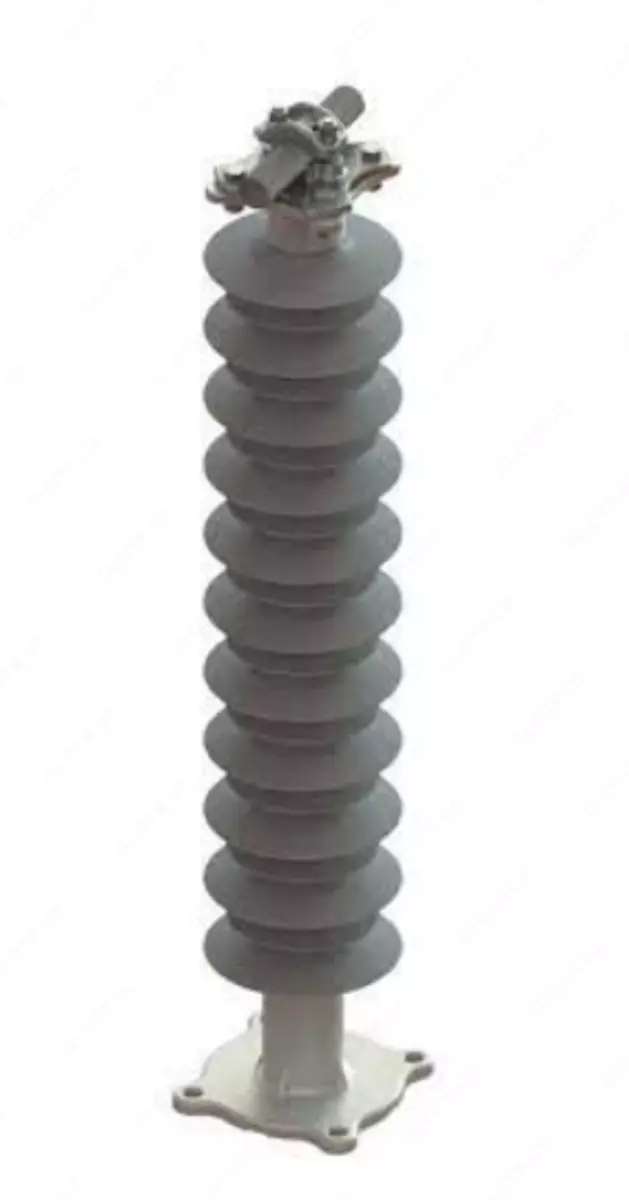

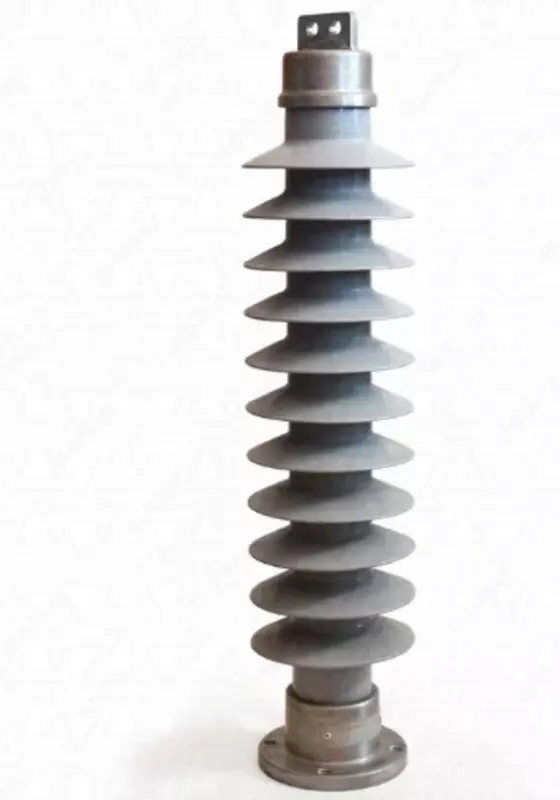

Шинная опора полимерных изоляторов ШОП-110

Полимерная шинная опора ШОП-110 предназначена для установки и надежного крепления полимерных изоляторов и токоведущих шин в электроустановках с номинальным напряжением до 110 кВ. Опора обеспечивает устойчивость к механическим нагрузкам, вибрациям и атмосферным воздействиям, а также надежную электрическую изоляцию токоведущих шин.

Конструкция изготовлена из армированного полимерного материала, что гарантирует высокую прочность, долговечность и устойчивость к ультрафиолетовому излучению, влаге и загрязнениям. ШОП-110 широко применяется на распределительных подстанциях, воздушных линиях и других электроустановках высокой мощности.

Технические характеристики (RU):

• Номинальное напряжение: 110 кВ

• Наибольшее рабочее напряжение: 126 кВ

• Испытательное напряжение полного грозового импульса: 450 кВ

• 50%-ное разрядное напряжение промышленной частоты в загрязненном и увлажненном состоянии: 110 кВ

• Удельная поверхностная проводимость слоя загрязнения: 10 мкСм

• Минимальная разрушающая сила на изгиб: 10 кН

• Минимальный разрушающий крутящий момент: 1 кН·м

• Длина пути утечки: не менее 280 см

• Наибольший пик номинального кратковременно выдерживаемого тока: 40 кА

• Допустимое тяжение шин в горизонтальной плоскости в месте крепления: 1480 Н

• Количество проводов в шинодержателе: 3

• Установочный размер нижнего фланца: Ø178x4hol., Ø18

• Вес: согласно таблице
