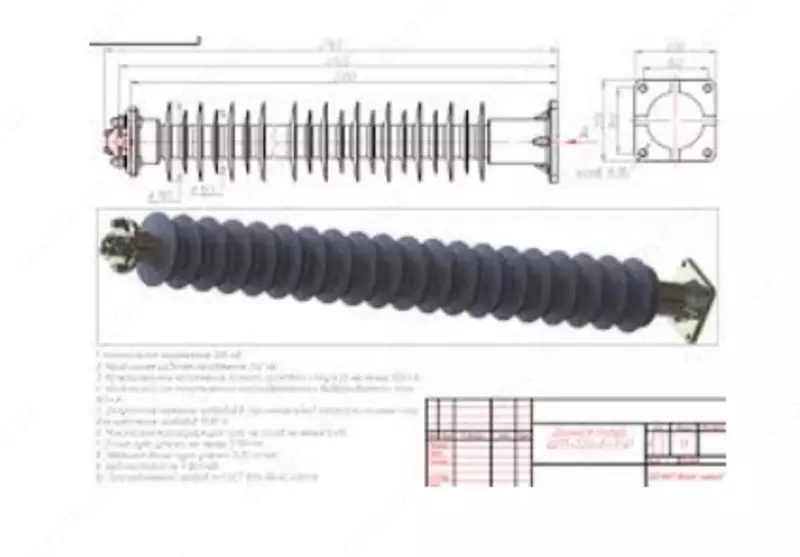

Шинные опоры полимерных изоляторов ШОП-220

Шинные опоры полимерных изоляторов ШОП-220 применяются в электроустановках высокого напряжения для надежной фиксации и изоляции токоведущих шин. Они рассчитаны на работу в сетях с номинальным напряжением до 220 кВ и обладают высокой электрической, механической и термической прочностью.

Изоляторы изготавливаются из современных полимерных материалов, что обеспечивает устойчивость к воздействию влаги, загрязнений, ультрафиолетового излучения и резких перепадов температуры. В отличие от традиционных фарфоровых изоляторов, полимерные аналоги обладают меньшим весом, что упрощает транспортировку, монтаж и снижает нагрузку на несущие конструкции.

ШОП-220 используются в распределительных устройствах открытого типа, подстанциях и других объектах энергетической инфраструктуры. Конструкция рассчитана на эксплуатацию в условиях повышенной влажности и загрязненности атмосферы.

Основные преимущества:

• Номинальное напряжение: 220 кВ

• Высокая диэлектрическая и механическая прочность

• Устойчивость к атмосферным воздействиям

• Малый вес по сравнению с фарфором

• Простота монтажа и надежность эксплуатации

Технические характеристики:

• Номинальное напряжение, кВ — 220

• Наибольшее рабочее напряжение, кВ — 252

• Испытательное напряжение полного грозового импульса, кВ — 950

• 50%-ное разрядное напряжение промышленной частоты в загрязнённом и увлажнённом состоянии, кВ — 220

• Удельная поверхностная проводимость слоя загрязнения, мкСм — 10

• Минимальная разрушающая сила на изгиб, кН — 8

• Минимальный разрушающий крутящий момент, кН·м — 2

• Длина пути утечки, см — не менее 570

• Наибольший пик номинального кратковременно выдерживаемого тока (электродинамическая стойкость), кА — 100

• Допустимое тяжение шин в горизонтальной плоскости в месте крепления шин, Н — 1480

• Количество шин — 3

• Установочный размер нижнего фланца, мм — Ø225 × 4 отверстия Ø18
