Шкаф управления

Назначение

Шкафы управления автоматикой типа ШУ ТП предназначены для управления оборудованием индивидуального теплового пункта (ИТП) здания. Шкаф обеспечивает управление одного и более контуров регулирования, насосных групп циркуляции, компонентов силового и низковольтного питания и дополнительного оборудования. В состав контура входит: один или пара смесительных (циркуляционных) насосов (основной/резерв), регулирующий клапан с электроприводом, комплект датчиков температуры и датчиков работы насосов.







Функции ШУ ТП:

•    Автоматическое поддержание температуры в системе отопления и ГВС в соответствии с заданным графиком с помощью регулирующего клапана

•    Управление контурами в зависимости от уличной температуры и температуры подачи теплосети

•    Управление электродвигателями смесительных (циркуляционных) насосов системы отопления и ГВС с функцией АВР

•    Защита насосов от «сухого хода»

•    Защита насосов от перегрузки и короткого замыкания

•    Удобный экран для мониторинга параметров работы системы

Технические характеристики

Шкаф управления и автоматики изготовляется в соответствии с техническим заданием заказчика и имеет ряд общих характеристик:

•    Степень защиты шкафа - IP00 ... IP54

•    Род тока питающей сети -переменный

•    Номинальное напряжение питания - 220В ... 380В

Состав определяется заказчиком, при возможности выбора преимущество отдается:

•    Приводная техника – Regada

•    Логические элементы (контроллер) – ТРМ 32, ТРМ 132  ТРМ 212, ПЛК73 ОВЕН

•    Запорно-регулирующая арматура: ЗРК ЗАО «ЭТМ»

•    Промышленная автоматика (датчики температуры) – ОВЕН

Устройство и принцип работы

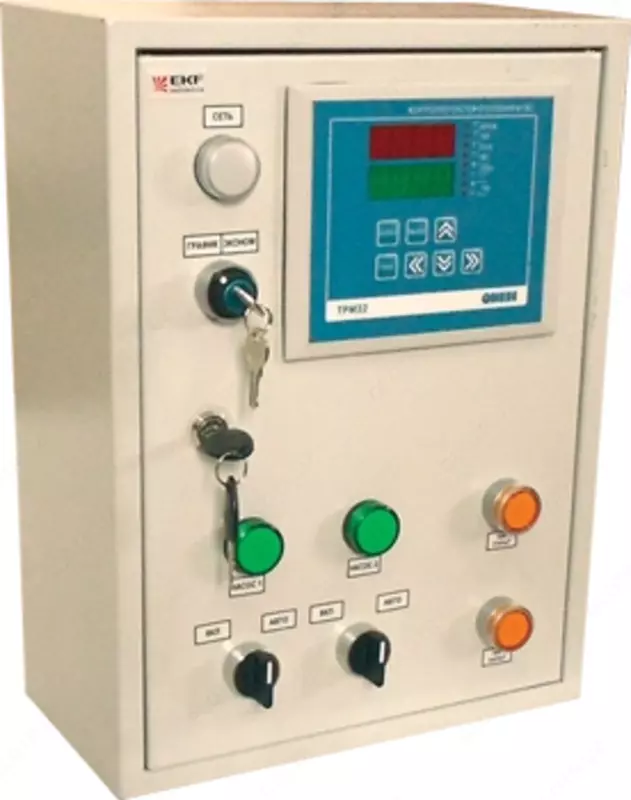

Шкаф управления автоматикой представляет собой металлический стальной шкаф, в котором расположены: контроллер управления тепловым пунктом,  низковольтная аппаратура предназначенная для коммутации силовых цепей (~220В, ~380В), а так же цепей управления (~24В). В щите предусмотрены клеммы внешних соединений (Х1, Х2).. На дверце ШУ ТП  установлена светосигнальная арматура для индикации. Контроллер в зависимости от выбранного режима работы управляет запорно-регулирующей арматурой и поддерживает температуру отопления и ГВС в заданных пределах регулирования, а также, управляет насосами отопления и ГВС.

В автоматическом режиме управление осуществляется при помощи контроллера по специальному алгоритму. Сигналы с датчиков температуры поступают на соответствующие входы контроллера и подвергаются аналого-цифровому преобразованию. Далее осуществляются преобразования, чтобы получить в цифровой форме значения измеряемых температур. По измеренным данным, а также в соответствии с заданным режимом работы и температурными графиками, контроллер вычисляет расчетные значения температур и сравнивает их с измеренными. На основании сравнения выдается сигнал на регулирующий клапан, пропорциональный разности температур. При этом учитывается температура обратного теплоносителя.

В течение работы контроллер проверяет работоспособность насоса, контролирует датчики на корректность показаний и в случае обнаружения неисправностей проводит мероприятия либо по изменению режима работы, либо по защите здания от размораживания.

При возникновении аварийной ситуации, контроллер переводит контур в состояние «Авария». Все аварии сопровождаются включением сигнальной лампы аварии на дверце шкафа.

Преимущества шкафа управления

•    Ликвидации сезонных перетопов (весна, осень)

•    Снижения теплопотребления в нерабочие часы, выходные и праздничные дни

•    Соблюдения отопительного температурного графика с учетом индивидуальных особенностей объекта

•    Экономия электроэнергии

•    Электрическая и технологическая защита объекта

•    Возможность мониторинга

•    Увеличение срока службы оборудования

•    Повышение надежности системы со шкафом управления и автоматики
