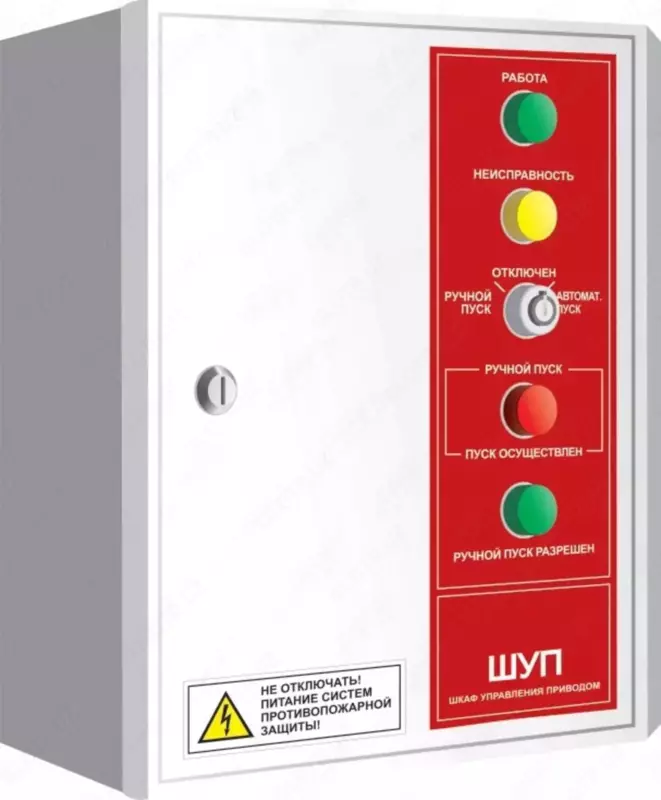

Шкаф управления вентилятором и калорифером ШУП-3 исп.1К

Шкаф управления вентилятором и калорифером ШУП-3 исп.1К

Шкаф управления вентилятором и калорифером адресный пожарный ШУП-3 исп.1К предназначен для управления асинхронным электродвигателем мощностью до 3 кВт и одноступенчатым калорифером мощностью до 26 кВт в трёхфазных сетях системы TN-S или TN-C-S с номинальным напряжением 380В и частотой 50Гц. Контроль входного напряжения, чередования фаз, линий связи. Режимы: автоматический, ручной пуск, отключен.

Характеристики:

Мощность управляемого электродвигателя не должна превышать - 3 кВт; Суммарная мощность калорифера не должна превышать - 30 кВт; Габариты - 400х400х300 мм; Масса - 8 кг.

Особенности:

управление включением электродвигателя и калорифера в автоматическом режиме по командам АПКП; управление включением электродвигателя и калорифера в ручном режиме от кнопок на панели Пуск и Стоп; управление одноступенчатым ШУП-3 исп.1К калорифером мощностью до 26 кВт, соответственно, и поддержание заданной температуры нагнетаемого воздуха; контроль параметров трехфазного электропитания на вводе сети с передачей на АПКП сообщения в случаях, если:      - величина входного напряжения любой из 3-х фаз менее 0,85 номинального значения;      - нарушено чередование фаз сетевого напряжения, что приводит к изменению направления вращения управляемого электродвигателя;      - в режимах «Отключен» или «Ручной пуск»; контроль цепи питания электродвигателя, цепей сигналов от датчиков; передает на АПКП сообщение при подаче напряжения на электродвигатель и калорифер.

Различия:

  Схемы

  Скачать  →   Альбом типовых схем подключения устройств к "GAMMA-512" в формате PDF.

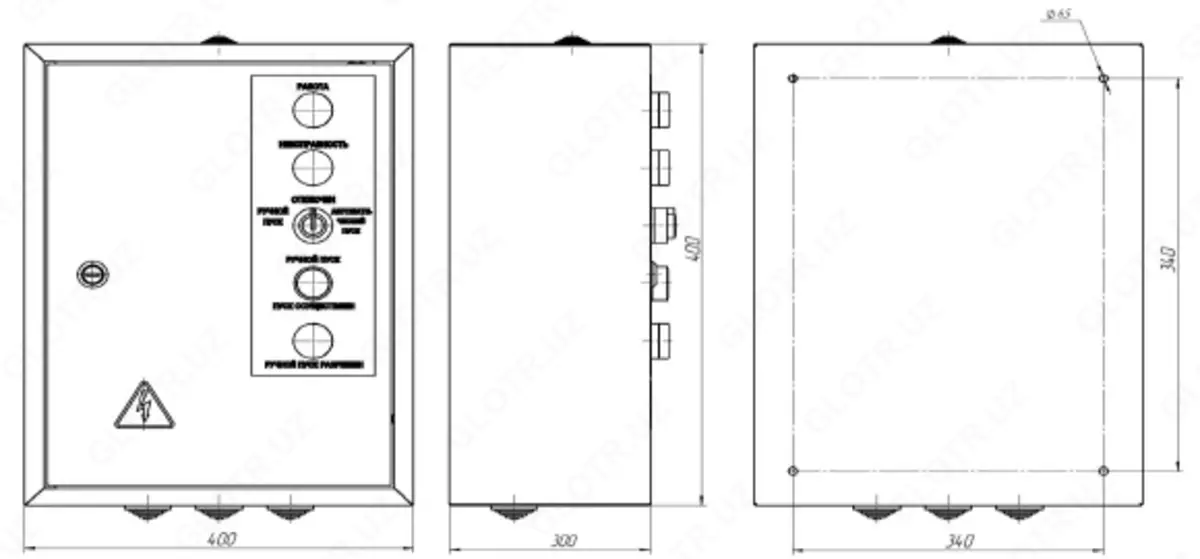

Габаритные и установочные размеры ШУП-3 исп.1К

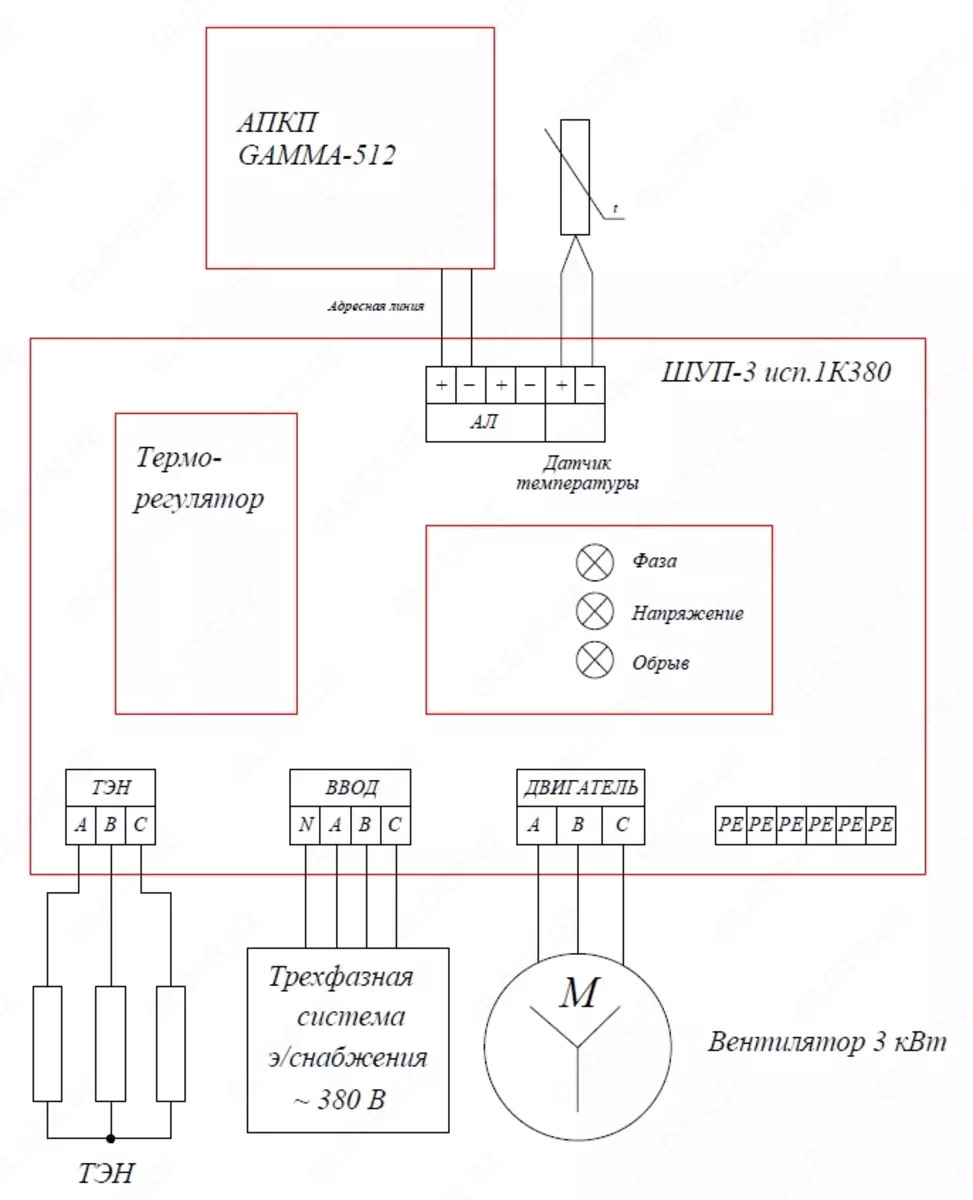

Схема подключения адресного шкафа управления ШУП-3 исп.1К380

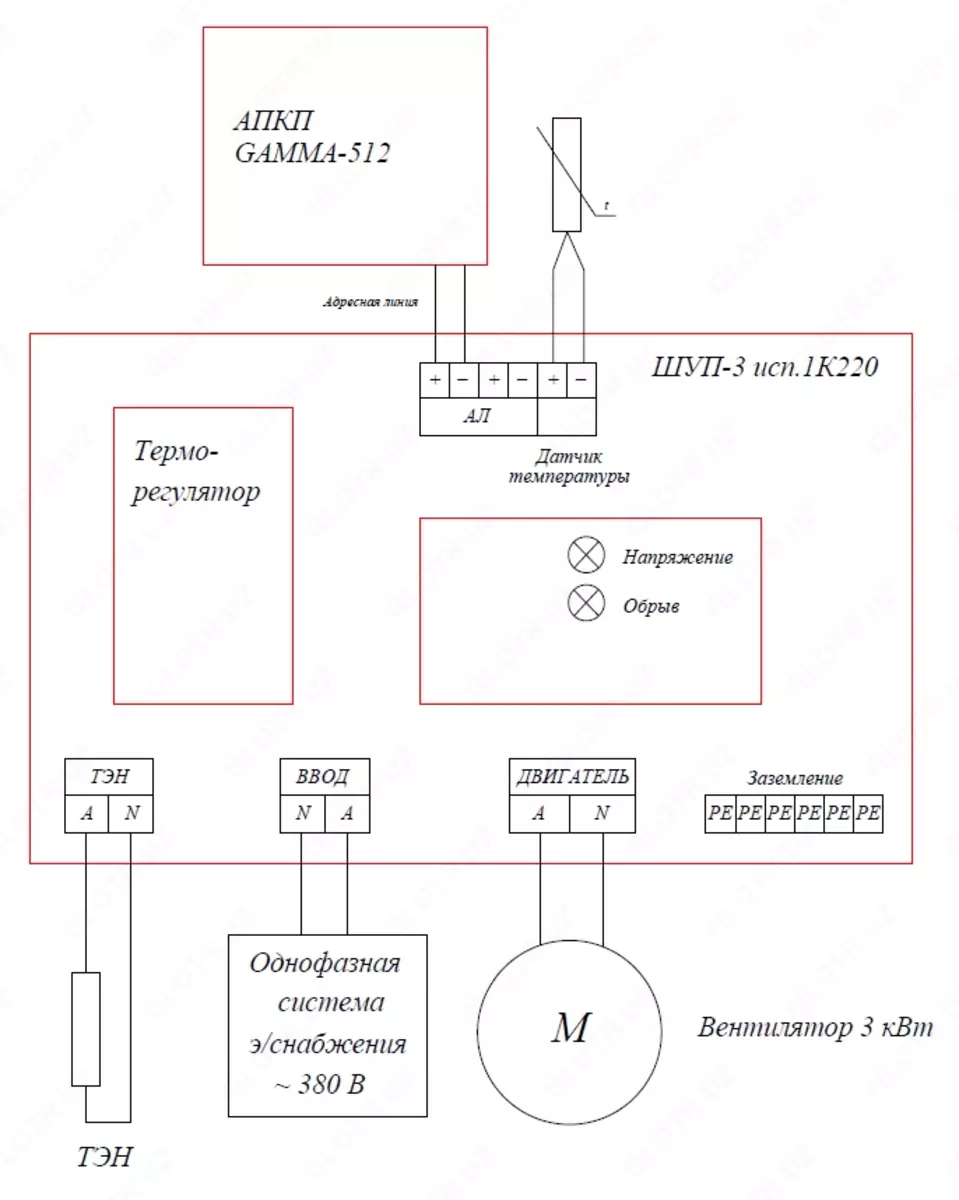

Схема подключения адресного шкафа управления ШУП-3 исп.1К220

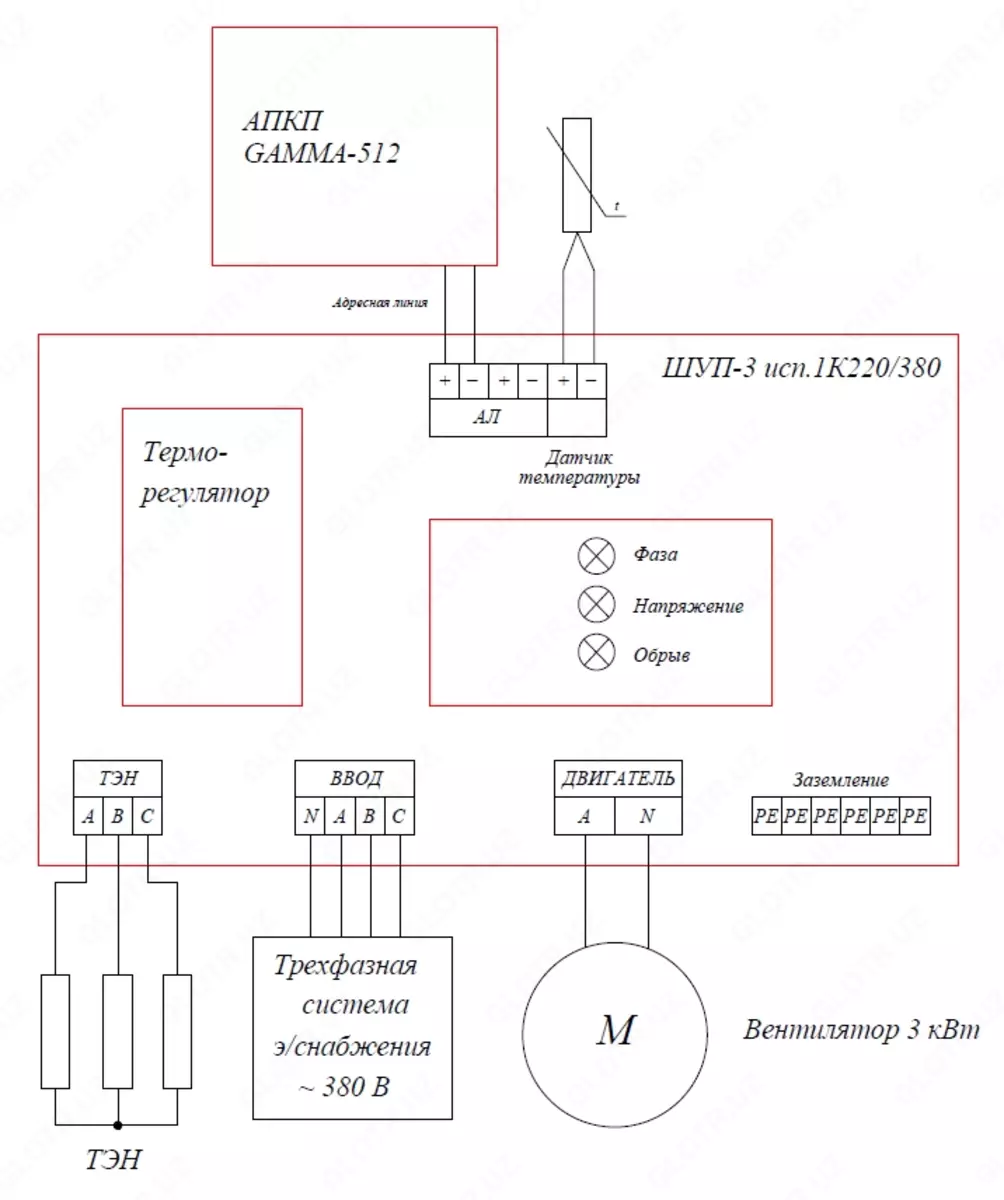

Схема подключения адресного шкафа управления ШУП-3 исп.1К220/38
