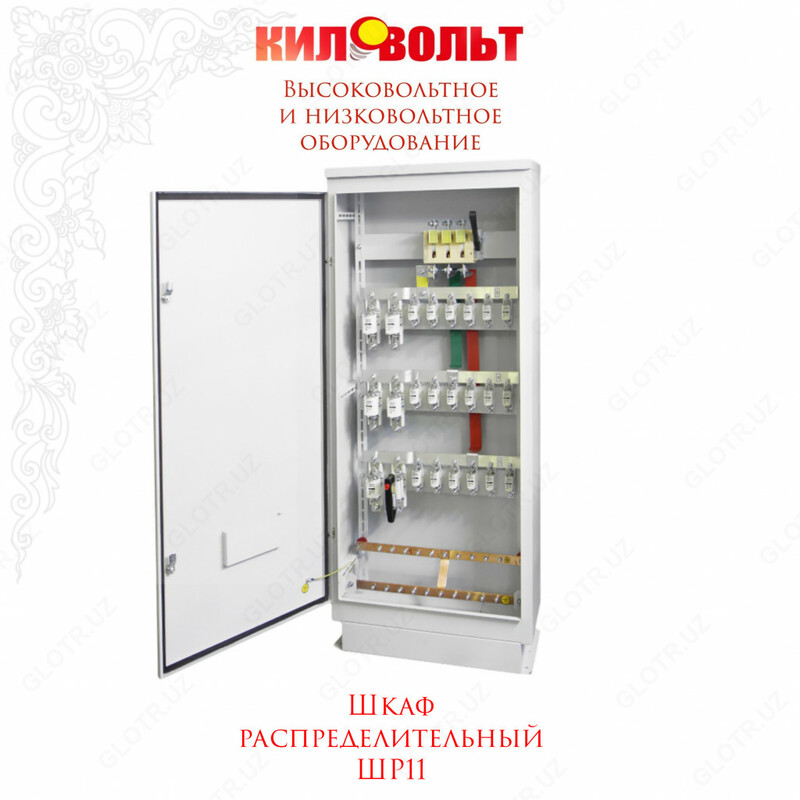

Шкафы распределительные ШР-11

Шкафы распределительные ШР-11, ШРС-1

Предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями НПН2-60 (до 6ЗА). ПН2-100(до 100А), ПН2-250(до 250 А), ПН2-400 (до 400А).Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.

Выдерживаемый ударный ток:

• при ном. токе шкафа 250 А - не менее 10 кА;
• при ном. токе шкафа 400 А - не менее 25 кА.

ШР-11 в отличие от шкафов ШРС-1 имеют дополнительные возможности для применения. Так, в шкафах серий ШР-11-73511 .. 73517 на вводе установлены предохранители ПН2-400, а в шкафах 73518 .. 73523 предусмотрены два ввода. В остальном конструкция и схемы этих шкафов идентичны. В шкафах с 5 отходящими линиями ширина — 500мм.
