Шпонки гидроизоляционные АКВАСТОП ХВН-120-06

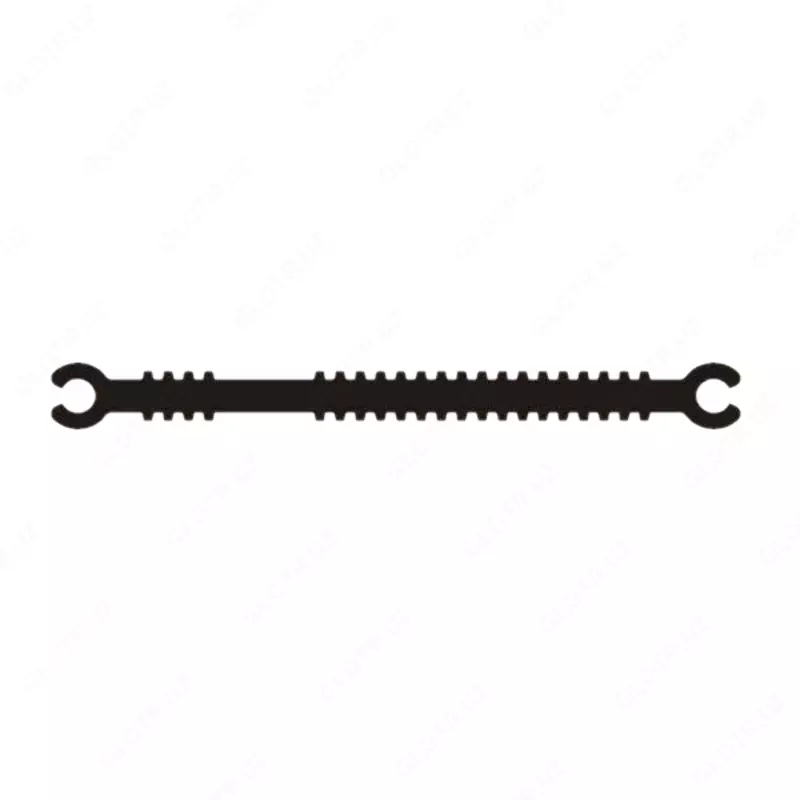

Шпонки гидроизоляционные АКВАСТОП тип ХВН

МАТЕРИАЛ: ПВХ-П

ХВН-80 (2 х Ø4) Гидрошпонка ХВН-80-4
ХВН-80 (2 х Ø6) Гидрошпонка ХВН-80-6
ХВН-120 (2 х Ø4) Гидрошпонка ХВН-120-4
ХВН-120 (2 х Ø6) Гидрошпонка ХВН-120-6
ХВН-150 (1 х Ø4) Гидрошпонка ХВН-150-4
ХВН-150 (1 х Ø6) Гидрошпонка ХВН-150-6

ОПИСАНИЕ

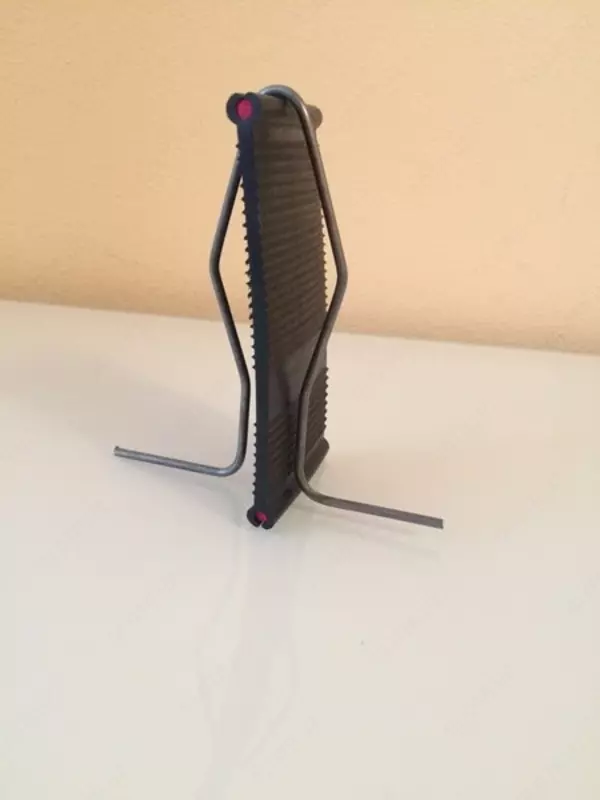

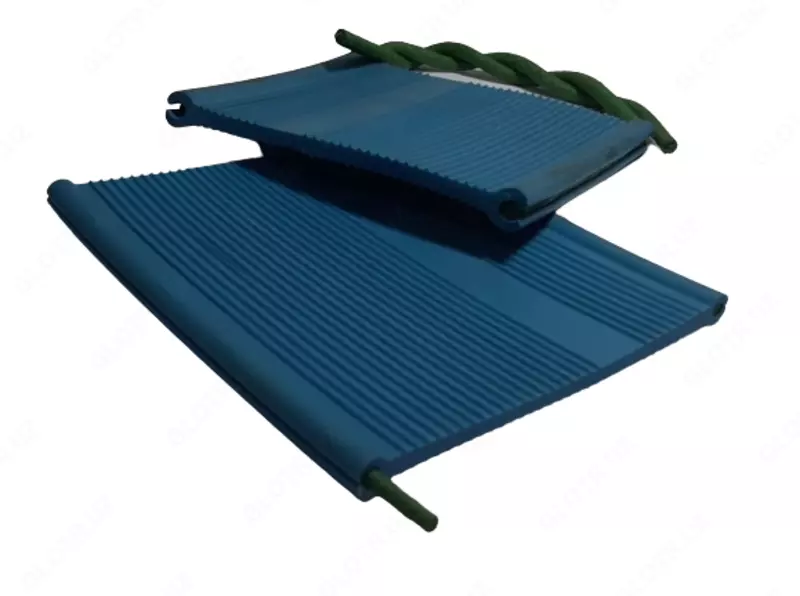

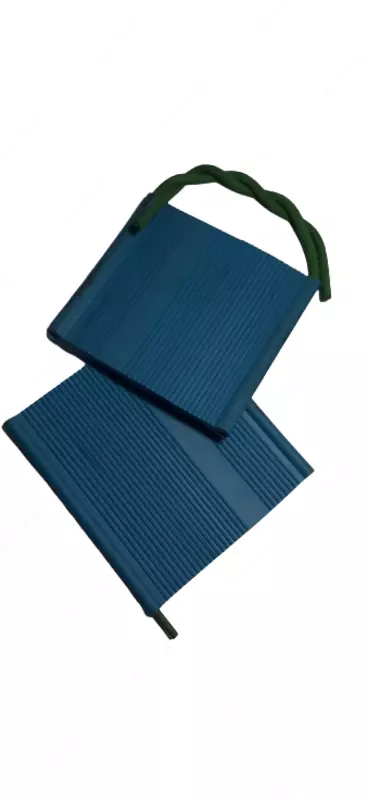

Внутренняя гидроизоляционная ПВХ-П шпонка скомбинирована с набухающим резиновым шнуром, позволяет значительно сократить глубину установки шпонки в бетон. Применяется для герметизация технологических швов бетонирования, примыканий типа «пол-стена», «стена-покрытие».

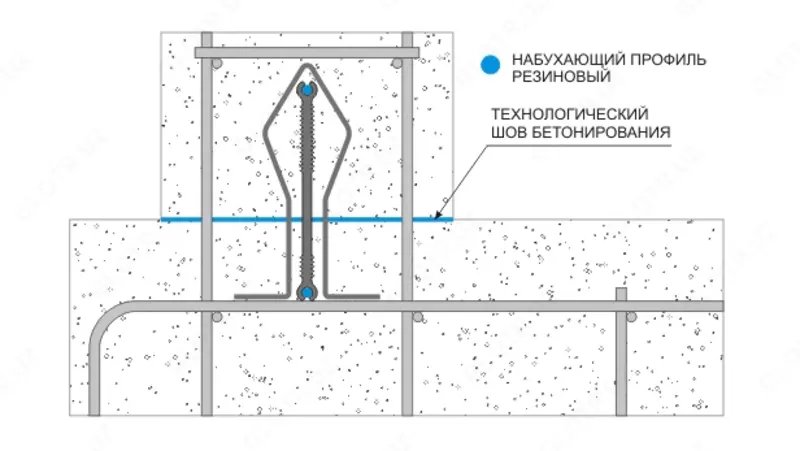

МОНТАЖНАЯ СХЕМА

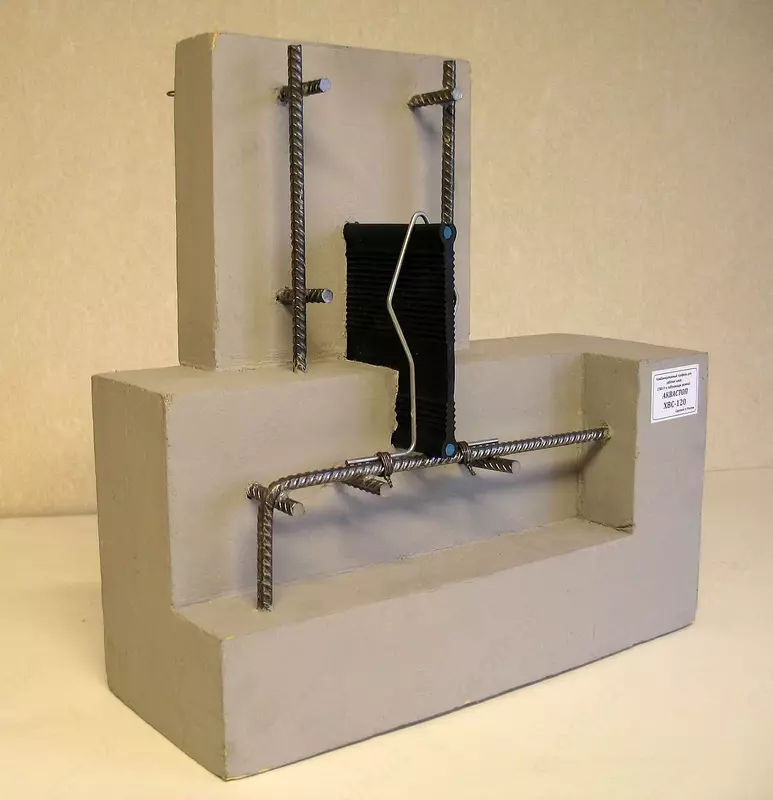

Монтаж гидрошпонки ХВН

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
ТИП Бухта, м Перемещение, мм Давление воды, МПа

ХВН-80 (2 х Ø4) 50 - - - 0,57
ХВН-80 (2 х Ø6) 30 - - - 0,76
ХВН-120 (2 х Ø4) 50 - - - 0,66
ХВН-120 (2 х Ø6) 30 - - - 0,86
ХВН-150 (1 х Ø4) 30 - - - 0,76
ХВН-150 (1 х Ø6) 30 - - - 0,97

ПОРЯДОК УСТАНОВКИ
Технологический регламент ТР 186-07.
СТО НОСТРОЙ 2.7.156-2014.

УПАКОВКА
ХВН-80 (2 х Ø4) – комплект: бухта 50 м и 150 крепежных элементов.
ХВН-80 (2 х Ø6) – комплект: бухта 30 м и 90 крепежных элементов.

ХВН-120 (2 х Ø4) – комплект: бухта 50 м и 150 крепежных элементов.
ХВН-120 (2 х Ø6) – комплект: бухта 30 м и 90 крепежных элементов.

ХВН-150 (1 х Ø4) – комплект: бухта 30 м и 90 крепежных элементов.
ХВН-150 (1 х Ø6) – комплект: бухта 30 м и 90 крепежных элементов.
