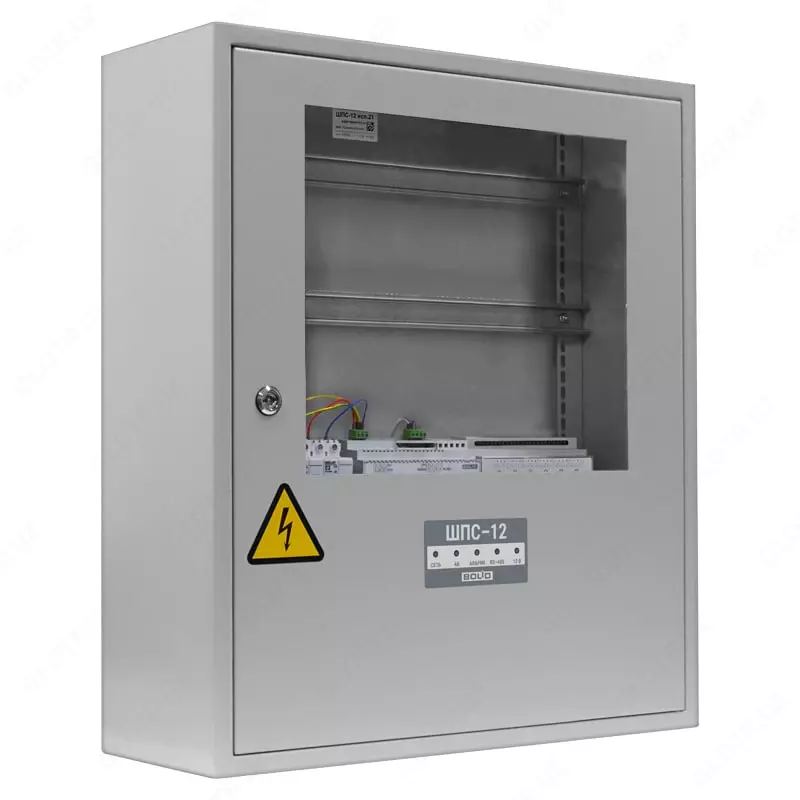

ШПС-12 исп.21 - Шкаф с резервированным источником питания для монтажа средств пожарной автоматики.

SPS-12 исп.21 — это шкаф с резервированным источником питания, предназначенный для монтажа средств пожарной автоматики.

Функции SPS-12:

• Контроль сетевого напряжения, выходного напряжения и напряжения аккумулятора.

• Автоматическая передача сигналов о наличии соответствующих напряжений, неисправностях, разряде или отключении аккумулятора, а также о вскрытии корпуса через интерфейс RS-485.

Основные характеристики:

• По сравнению с предыдущими версиями: увеличенный корпус для установки приборов и двух аккумуляторных батарей ёмкостью 40 А*ч, повышенная мощность встроенного источника питания.

• Две изолированные линии интерфейса RS-485 для подключения внешних устройств согласно требованиям СП 484.1311500.2020.

• Корпус предназначен для монтажа блоков ИСО «Орион»: «Сигнал-10», «Сигнал-20П», «С2000 4», «С2000-КДЛ», «С2000-КПБ», «С2000-СП1», «С2000-СП2», «С2000-АР8», «С2000Р-АРР32», «С2000Р-АРР125», «С2000-ПИ», «Рупор исп. 02», «С2000-PGE», «С2000-Ethernet», «С2000-РПИ» и других, которые крепятся на DIN-рейку TH35.

• Предназначен для совместной работы с ППКУП «Сириус» и пультом контроля и управления охранно-пожарной сигнализацией «С2000М».

• Возможность подключения дополнительных потребителей с номинальным напряжением питания 230 В, 50 Гц.

• Цепи ~230 В защищены автоматическими выключателями.

Внутреннее оборудование:

• Модуль источника питания МИП-12 исп.11 (12 В, 5 А) с резервным питанием от двух аккумуляторов ёмкостью 26 или 40 А*ч.

• Блок коммутации «БК-12-RS485»:

  • Две изолированные линии RS-485 для подключения внешних компонентов ППКП и ППКУП.

  • Одна RS-485 линия, разделённая на 7 выходов для подключения внутренних компонентов ППКП.

  • 7 выходных каналов 12 В с индивидуальной токовой защитой для питания приборов внутри шкафа.

• Общий автоматический выключатель (тип «С», 6 А) для защиты МИП-12 и дополнительных потребителей 230 В.

• Индивидуальный автоматический выключатель для МИП-12 (тип «С», 3 А).

• Шкаф оснащён прозрачным окном.

Технические параметры:

• Количество вводов питания: 2

• Основной источник питания: однофазная сеть 230 В, 50/60 Гц, рабочий диапазон 180…265 В

• Резервный источник: аккумуляторы серии «Болид» (12 В, 40 Ач) или (12 В, 26 Ач), 2 шт.

• Выходное напряжение при питании от сети и заряженных аккумуляторов: 13,6 ± 0,6 В

• Выходное напряжение при питании только от аккумуляторов: 13,5…10 В

• Диапазон номинального тока нагрузки (суммарно по 7 выходам): 0…5 А

• Количество линий RS-485 для внутренних приборов: 7

• Максимальный ток на выходах 12 В: 0,65 А (XT1…XT6), 1,15 А (XP3)

• Максимальная потребляемая мощность: 220 ВА / 110 Вт

• Количество изолированных RS-485 интерфейсов для внешних устройств: 2

• Максимальная длина линии RS-485 внутри шкафа: 10 м

• Максимальная длина линии RS-485 с скоростью 9600 бит/с для внешних устройств: 3000 м

• Габариты (В×Ш×Г): 700×600×225 мм

• Масса с аккумуляторами: до 48 кг

• Степень защиты корпуса: IP41

• Возможность установки монтажного комплекта МК-1 отсутствует.
