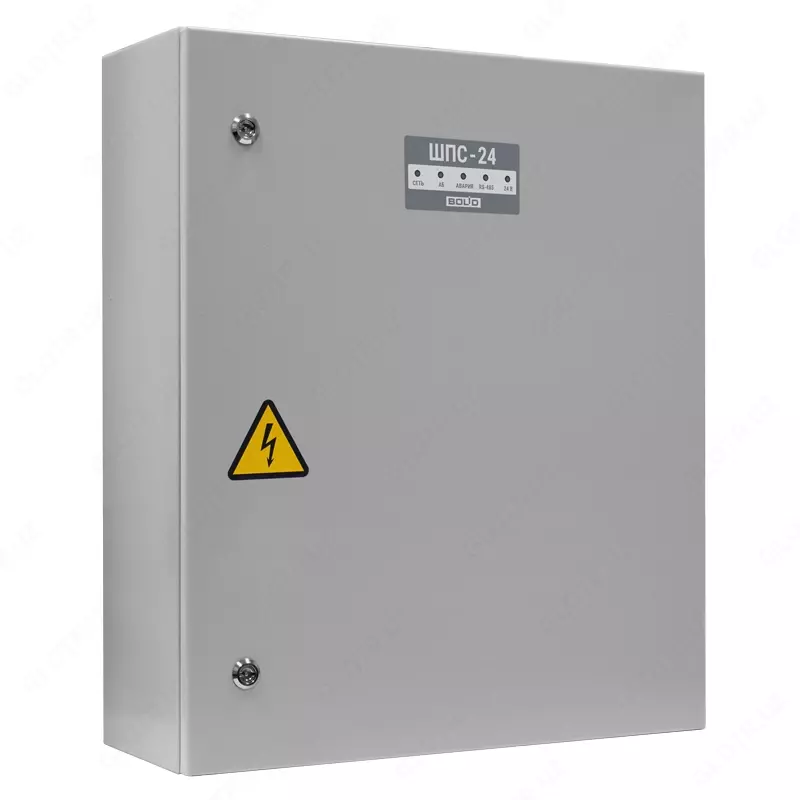

ШПС-24 исп.12 - Шкаф с резервированным источником питания для монтажа средств пожарной автоматики

 ШПС-24 исп.12 - Шкаф с резервированным источником питания для монтажа средств пожарной автоматики

ШПС предназначен для размещения в них приборов пожарной автоматики, приёмно-контрольных приборов охранно-пожарной сигнализации, обеспечения их напряжением питания 24 В, обеспечения связи приборов по интерфейсу RS-485 между собой и внешними контроллерами с учетом требований СП 484.1311500.2020. ШПС рассчитан на совместное использование с ППКУП "Сириус", пультом контроля и управления охранно-пожарным "С2000М" и их исполнениями.

Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020

ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку.

ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями.

Особенности:

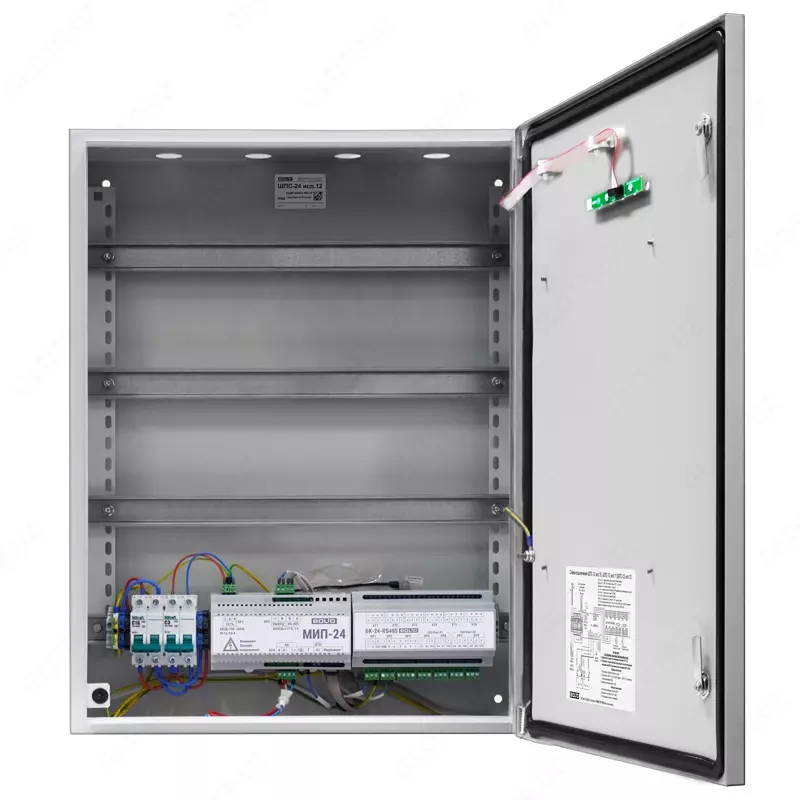

1. Внутри шкафа установлены:
2. модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
3. блок коммутации "БК-24-RS485", который позволяет организовать:
   • Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС
   • Одна линия RS-485 для подключения компонентов ППКП внутри ШПС
   • 7 выходов для подключения к приборам внутреннего интерфейса RS-485
   • 7 выходных каналов 24 В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов
4. общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
5. индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)
6. ШПС-24 исп.12 имеет степень защиты корпуса IP54

Технические характеристики:

Количество вводов питания:  2

Основной источник питания: Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц

Резервный источник питания:  Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт.

Номинальное выходное напряжение: при питании от сети - (27,2±0,6) В; при питании от батарей - (19…27) В

Номинальный суммарный ток нагрузки:  2 А

Общее количество выходов напряжением "24 В" для подключения приборов, устанавливаемых внутри ШПС:  7

Максимальный ток по одному выходу "24 В":  0,4 А

Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более:  120 ВА

Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС:  7

Количество изолированных интерфейсов RS-485 для подключения внешних устройств:  2

Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более:  10 м

Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более:  3000 м

Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее:  500 В, 50 Гц

Габаритные размеры, не более:  650×500×220 мм

Масса шкафа (с аккумуляторными батареями), не более:  30 кг

Степень защиты, обеспечиваемая оболочкой:  IР54

Возможность установки монтажного комплекта МК-1:  есть
