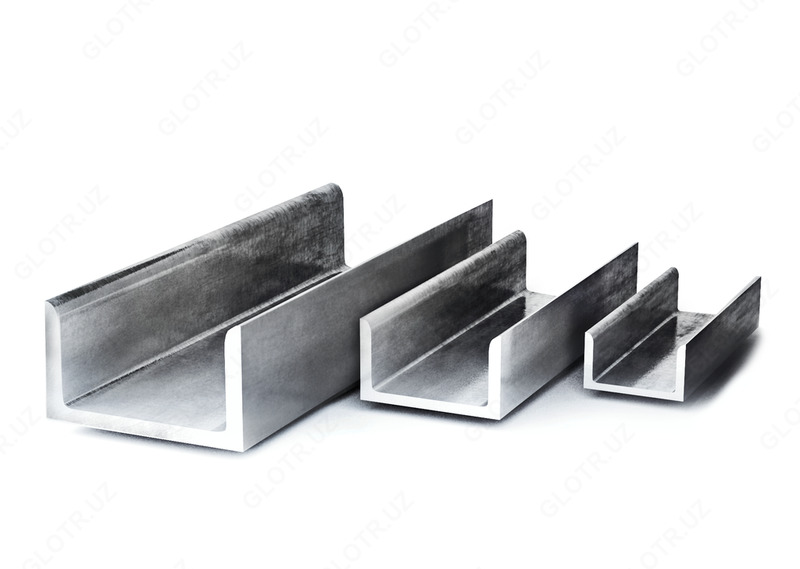

Швеллер стальной горячекатаный 16 П

Швеллер стальной горячекатаный 16 П соответствует всем требованиям ГОСТ 8240-97. Швеллер горячекатаный широко применяют в строительстве  различных конструкций, в машиностроении, в вагоностроении, в мостостроении и тд. Металлический профиль прочен и устойчив к различным нагрузкам.

Швеллер стальной горячекатаный представляет собой металлический профиль П-образной формы, который изготавливают из низколегированной высокосортной стали.

Сечение швеллера — широкая буква “П”: состоит из двух “полок” и одной стенки.

Какой бывает швеллер?

Швеллер классифицируют согласно следующим критериям:

1. Способ изготовления

• Швеллер горячекатаный (по ГОСТ 8240-97)

Этот вариант производится при помощи прокатки заготовки при температуре ~1200 градусов по Цельсию.

• Швеллер гнутый равнополочный (по ГОСТ 8278-83)

Производится на трубных станах из рулонной стали различного качества и свойств.

Швеллер стальной

Швеллер горячекатаный превосходит гнутый по прочностным характеристикам (при равной толщине стенки), поэтому чаще применяется именно он.

1. Форма

Швеллер горячекатаный (по ГОСТ 8240-97) подразделяется следующим образом:

С уклоном внутренних граней полок (маркируются литерой У).

Полки этого варианта имеют уклон с внутренней стороны, что позволяет лучше сопротивляться изгибающим деформациям. Такой швеллер на изгиб более жёсткий.

• С параллельными гранями полок (маркируются литерой П).

Как можно понять из названия, полки этого проката параллельны друг другу.

• Экономичный (маркируются литерой Э)
• Лёгкой серии (маркируются литерой Л)

Последние два варианта применяются довольно редко.

1. Материал

• Углеродистая сталь
• Низколегированная сталь
• По спецзаказу, высоколегированная (нержавеющая, термоустойчивая и т. д.) сталь.

Основной объем швеллера изготавливается из углеродистой стали. Швеллер из низколегированной стали встречается гораздо реже.

Швеллер горячекатаный

Марка швеллера

Начнем с разбора маркировки горячекатаного швеллера №20У. Маркировка проста: “20” в данном случае обозначает наружный габарит, то есть размер от одной полки до другой (размер измеряется по наружным граням полок) в сантиметрах. То есть, это 20 сантиметров. “У” — это швеллер с уклоном внутренних граней полок. Также на этом месте может быть литера “П” — с параллельными гранями полок; “Э” — экономичные; и “Л” — легкой серии.

Маркировку швеллера гнутого также несложно прочитать. Например: швеллер гнутый 100х50х4. Так, как этот вариант производится из рулонной стали, то конечный продукт, как и заготовка для него, имеет одну и ту же толщину металла на всем протяжении сечения профиля. В данном случае это будет “4”. Величина указывается в миллиметрах. 100 в данном случае — размер “стенки”, а 50 — размер “полок”.

Для чего нужен швеллер?

Швеллер — весьма распространенный и востребованный вид металлопроката, и применяется часто и много. Поэтому, сферы его использования весьма обширны. Перечислим основные из них:

1. Строительство. Можно перечислить следующие примеры: армировка элементов конструкций, опорная функция в конструкциях, ниши для различных коммуникаций (получается полноценный канал, так как швеллер полый внутри).
2. Машиностроение. Опорные и фиксирующие детали (помним о плоской удобной “стенке”), крепежные детали, каркасы, оснастка для сборки-сварки изделий, и т. д.
3. Автомобилестроение. По аналогии с машиностроением.

Какой выбрать швеллер?

К этому вопросу стоит подойти комплексно — в зависимости от ваших задач. Если конструкция из швеллера будет нести ответственные нагрузки, стоит привлечь специалистов, произвести необходимые расчеты.

Если швеллер будет компонентом не ответственных конструкций, можно воспользоваться интернетом — поискать статьи на профильных форумах, реализованные проекты, похожие на ваш. Изучить отзывы тех, кто уже построил похожий проект, и повторить этот опыт, принимая всю полноту ответственности за самостоятельный выбор. Детали для проектов, и, соответственно, размер и сечение швеллера, будут уже рекомендованы.
