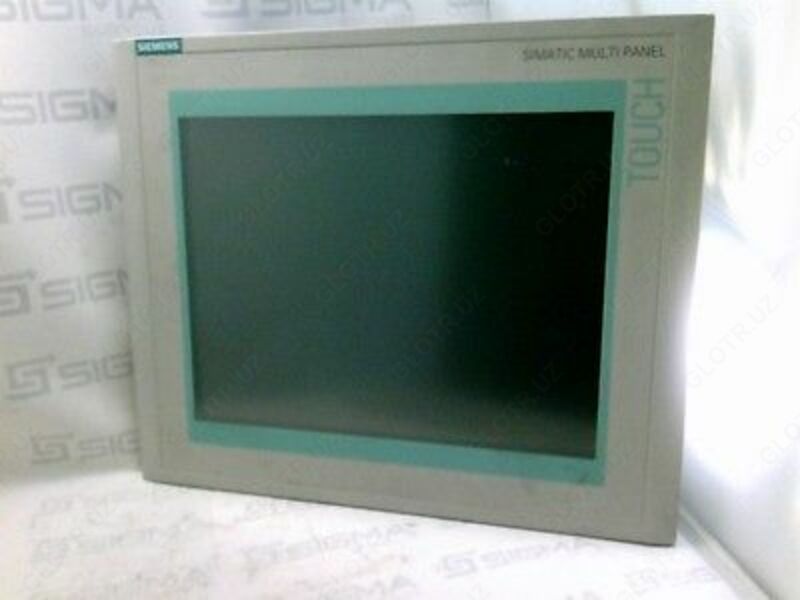

SIEMENS SIMATIC MULTI PANEL TOUCH MP 370 LCD 17

SIEMENS SIMATIC MULTI PANEL TOUCH MP 370 LCD 17

Код: P-0099274 Данного товара сейчас нет в наличии. Вы можете отправить заявку продавцу чтобы быть в курсе о поступлении товара.

Показать телефон Позвонить Написать Написать

Описание

Многофункциональные панели (MP) могут использоваться как обычные панели оператора для контроля и управления машинами и механизмами на месте.

Функциональные возможности панелей могут быть расширены путем установки дополнительных приложений Windows CE (опции многофункциональных панелей)

Приборы серии SIMATIC MP 370 , основанные на использовании операционной системы Windows CE, совмещает в себе устойчивость аппаратуры панелей оператора к внешним воздействиям с гибкостью ПК

Пиксельная графика дисплей TFT с диагональю экрана 12.1" или 15.1", цветной (256 цветов)

MP 370 12“ Клавишная:
38 системных клавиш, 36 функциональных клавиш с возможностью программирования функций и определения маркировки (36 со светодиодами)
MP 370 12" и 15" Сенсорная:
Сенсорный экран (аналоговый/резистивный)

Все интерфейсы встроены, например MPI, PROFIBUS DP, USB, Ethernet, последовательный

SIMATIC MP 370 Keys [Клавишная] и MP 370 Touch [Сенсорная] - новаторские разработки приборов управления и преемники панелей оператора SIMATIC OP37 и сенсорных панелей SIMATIC TP37.

Особенности

Является составной частью концепции полностью интегрированной автоматизации (Totally Integrated Automation, TIA)
Повышает производительность, минимизирует издержки на инжиниринг, снижает затраты жизненного цикла

Опции модульных расширений мультипанелей
- Программный ПЛК SIMATIC WinAC MP
- ThinClient/MP для применения в качестве терминального сервера
- MS Pocket Internet Explorer (входит в комплект поставки)

Снижает стоимость обслуживания и начальные затраты за счет:
- Резервного копирования/восстановления по Ethernet (TCP/IP), USB, карте PC/CF, MPI, PROFIBUS DP, RS 232 (последовательный)
- Удаленной загрузки и выгрузки прикладного и системного ПО
- Возможности загрузки специализированных драйверов
- Длинного жизненного цикла лампы задней подсветки

Графическая библиотека укомплектованная готовыми к использованию объектами отображения

Возможность использования по всему миру:
- выбор из 32 языков (включая азиатские и кириллические)
- до 5 динамически переключаемых языков

Стандартные аппаратные и программные интерфейсы для повышения гибкости:
- слот PC/CF- карт для расширения памяти, резервирование/восстановление или дополнительные интерфейсы
- Ethernet (TCP/IP) для централизованного управления данными и проектами
- Стандартный формат Windows (CSV) для хранения архивов и рецептур делает возможным дальнейшую обработку с помощью стандартных инструментальных средств (например, MS Excel)

Область применения

Многофункциональные панели серии SIMATIC MP 370 могут использоваться в любых системах автоматизации, в которых требуется операторский контроль и управление машинами и агрегатами непосредственно на месте – идет ли речь об автоматизации производства продукции, автоматизации технологического процесса или об автоматизации сектора коммунальных услуг. Панели используются в ряде отраслей промышленности, причем область их применения может расширяться путем использования опций многофункциональных панелей, например, путем отображения документов HTML с помощью MS Pocket Internet Explorer.

Операционная система Windows CE обеспечивает выполнение основных условий, необходимых для эксплуатации панелей в жестких промышленных условиях. Способность работать без жесткого диска и вентиляции означает, что панели можно использовать там, где высокий уровень вибрации и степень запыленности накладывают ограничения на эксплуатацию ПК. Короткий интервал времени включения питания означает, что многофункциональные панели практически сразу после включения готовы к работе.

Дизайн

Цветной дисплей TFT с рабочей диагональю экрана 12.1" или 15.1", 256 цветов MP 370 12“ Key [Клавишная]:
- Мембранная клавиатура, 38 системных клавиш, 36 функциональных клавиш с возможностью нанесения маркировки (36 со светодиодами), из которых 36 программируемых
MP 370 12“ and 15“ Touch [Сенсорная]:
- Сенсорный экран (аналоговый/резистивный)
Компактное устройство с монтажной глубиной корпуса 65 мм (MP 370 12" Клавишная), 59 мм(MP 370 12" Сенсорная) или 69 мм (MP 370 15" Сенсорная)
Лицевая сторона панели устойчива к воздействию различных масел, жиров и обычных моющих средств.
Степень защиты IP 65/NEMA 4x/NEMA 12 (лицевой стороны) или IP 20 (задней стороны прибора)
Разъемы для подключения к источнику питания пост. тока 24 В
Интерфейсы:
- интерфейсы TTY/RS 232, RS 485/RS 422 для подключения к ПЛК (MPI, PROFIBUS DP до 12 Мбит/сек)
- последовательный RS 232 интерфейс (принтер, загрузка/дистанционная загрузка)
- USB для подключения мыши, клавиатуры, принтера, считывателя штрих-кода и дистанционной загрузки/загрузки конфигурации
- интерфейс Ethernet (TCP/IP) для обмена данными с ПК более высоких уровней, для соединения с сетевым принтером и дистанционной загрузки/загрузки конфигурации
Разъем для установки компактной Флэш-карты (CF card)
Разъем для установки карты ПК

Функции

Отображение и изменение параметров процесса

Функциональные клавиши (только для MP 370B 12“ Клавишная)
поддерживает прямой запуск функций и макросов. Можно запрограммировать до 16 функций, инициируемых одновременно с помощью функциональных клавиш. Функциональные клавиши можно использовать как периферийные устройства прямого ввода управляющих сигналов по интерфейсу PROFIBUS DP.

Визуализация процесса:
- MP 370 12“:
  SVGA с разрешением (800 x 600 пиксель)
  MP 370 15“ Touch [Сенсорная]:
  XGA с разрешением (1024 x 768 пиксель)
  256 цвета для пиксельной графики, 16 цветов для текста
- Векторная графика (различные линии и геометрические фигуры)
- Динамическое позиционирование, отображение и скрытие объектов
- Пиксельная графика, кривые трендов и гистограммы
- Отображение до 8 кривых в окне кривых;
  Графическое представление кривых с функциями прокрутки и увеличения обеспечивает доступ к историческим (архивным) данным и позволяет свободно выбирать временные интервалы для отображаемых данных;
  строка считывания для определения текущих значений и отображение в виде таблицы
- Полный набор библиотек (библиотека символов SIMATIC HMI)
- Объекты: регулятор, измерительный прибор, часы
- Функция циклической обработки с использованием таймера для задания цикла

Функция мультиплексирования переменных

Система сообщений
- Управление сообщениями о рабочих состояниях, о неисправностях и системными сообщениями
- Сообщения о рабочих состояниях и о неисправностях, сопровождающие тренды архивных данных
- Конфигурируемое на этапе разработки отображение сообщений, окно сообщений и строка сообщения

Архивирование сообщений и значений процесса (на картахPC/CF или сетевом накопителе через Ethernet)
- Различные типы архивов: кратковременный и последовательный
- Хранение архивных данных в стандартном формате Windows (CSV)
- Статистическая обработка и оценка архивных значений процесса в режиме исполнения с помощью кривых трендов
- Статистическая обработка и оценка с помощью стандартных инструментальных средств MS Excel и MS Access

Журналы регистрации сообщений и журналы регистрации данных по рабочим сменам

Функции печати (см "Рекомендуемые принтеры”)

Переключение языков
5 языков в режиме исполнения, 32 языка проектирования, включая наборы символов кириллицы и азиатские

10-ти уровневая защита с помощью паролей

Управление рецептами
- С резервным хранением данных (на картах PC/CF )
- Редактирование на панели в режиме online/offline
- Хранение данных рецептов в стандартном формате Windows (CSV)
- Обработка с помощью стандартных инструментальных средств MS Excel и MS Access

Функциональные возможности STATUS/CONTROL VAR PG в сочетании с SIMATIC S5 и SIMATIC S7

Выбор отображения с ПЛК
поддерживает подсказку оператору со стороны ПЛК

Представление документов HTML с помощью MS Pocket Internet Explorer

Язык программирования Visual Basic Script, обеспечение гибкости системы с помощью создания и использования новых функций, включая работу с переменными ProTool (операции сравнения, циклы, и т.д.)

Тексты справок
для диаграмм процесса, сообщений и переменных

Математические функции

Контроль предельных значений(уставок)
для обеспечения безотказного контроля и управления входными и выходными данными

Постоянное окно;
задаваемая постоянная область экрана для вывода общей информации (например, важные параметры процесса, дата и время)

Простота проектирования и сопровождения благодаря
- резервному копированию и последующему восстановлению данных проектирования (конфигурации системы), операционной системы, записей данных и аппаратно-программного обеспечения на картах PC или CF или через Ethernet;
- резервному копированию и последующему восстановлению данных проектирования, операционной системы, записей данных и аппаратно-программного обеспечения на ПК;
- дистанционной загрузке/ загрузке данных проектирования по интерфейсам Ethernet/USB/MPI/PROFIBUS DP/RS 232/Модем и карты CF ;
- автоматической идентификации канала передачи;
- моделированию конфигурации системы непосредственно на конфигурационном компьютере;

Импорт/экспорт всех текстов, включая сообщения в формате CSV, для последующего их перевода с помощью стандартных текстовых процессоров

Проектирование

Конфигурирование системы выполняется с помощью программного обеспечения конфигурирования SIMATIC ProTool или SIMATIC ProTool/Pro Configuration (см. программное обеспечение конфигурирования и визуализации). Для MP 370 15" версия 6.0 + SP2 и выше.

Опции многофункциональных панелей

SIMATIC ProAgent/MP
Специализированная и быстрая диагностика ошибок технологических процессов на машинах и установках для SIMATIC S7 и SIMATIC HMI (см. Программное обеспечение HMI/программное обеспечение для диагностики процесса SIMATIC ProAgent).

SIMATIC WinAC MP
Программное обеспечение ПЛК под управлением Windows CE, выполняемое на Многофункциональной платформе SIMATIC MP 370 12“ (см Опции многофункциональных панелей оператора/SIMATIC WinAC MP).

SIMATIC ThinClient/MP
Использование сенсорных многофункциональных панелей как терминальных клиентов под управлением MS Windows и, в связи с этим, использование терминальных служб MS (см. Опции многофункциональных панелей/SIMATIC ThinClient/MP).
