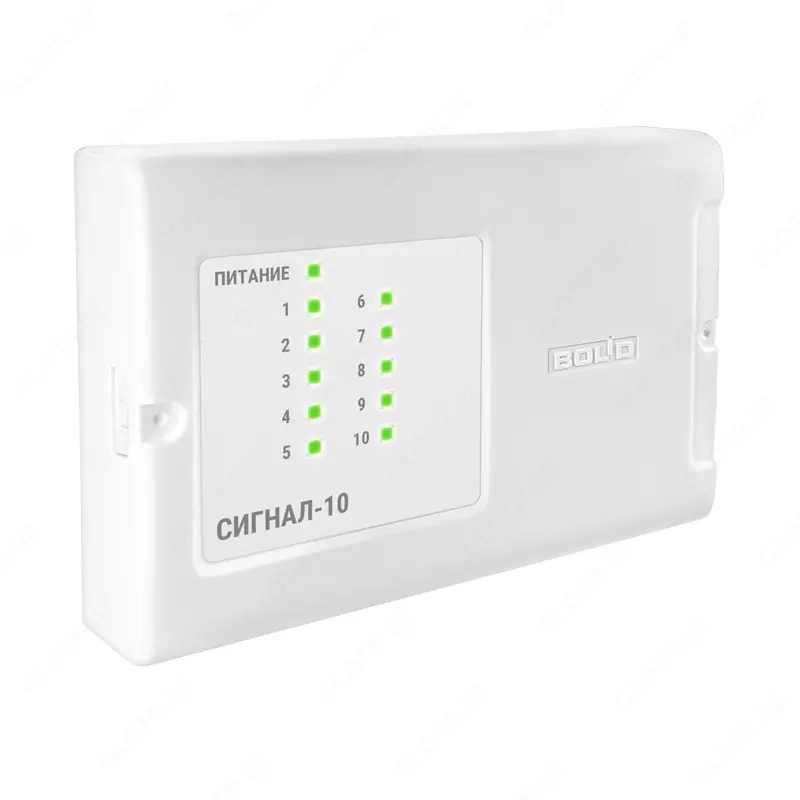

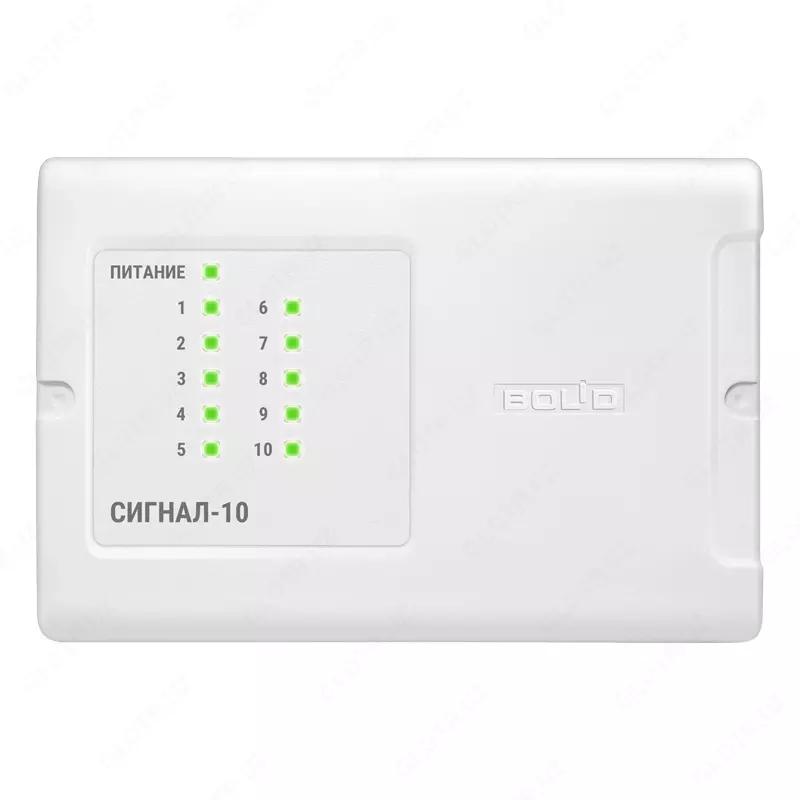

Сигнал-10 2RS485 - Блок приемно-контрольный охранно-пожарный

Сигнал-10 2RS485 - Приемно-контрольный охранно-пожарный блок

Приемно-контрольный блок Сигнал-10 2RS485 предназначен для работы с сетевыми контроллерами (С2000М, Сириус и их модификациями) в составе:

• Систем пожарной сигнализации и автоматики

• Систем оповещения и управления эвакуацией (тип 1 и 2)

• Охранной и тревожной сигнализации

• Технологической сигнализации

В автономном режиме и при работе с ПК под ПО «АРМ Orion Pro» блок функционирует как охранный ППК.

Под управлением С2000М или Сириус блок подключает противопожарное оборудование согласно инструкциям.

Поддерживаемые извещатели:

• Неадресные пороговые проводные

• Адресные дымовые автоматические ДИП-34ПА-03

• Адресные тепловые автоматические С2000-ИП-ПА-03

• Адресные ручные ИПР 513-3ПА

Блок обрабатывает линейные максимальные тепловые извещатели и термокабели.
Обеспечивает контроль исправности линий связи с извещателями и исполнительными устройствами.

Технические характеристики:

• Напряжение питания: 10,2…28,0 В

• Ток потребления: дежурный ≤ 220 мА, «Пожар» ≤ 410 мА (без учета оповещателей)

• Кол-во входов питания: 2

• Кол-во линий RS-485: 2

• Время готовности: 5 с

• Входов шлейфов: 10

• Напряжение на разомкнутом входе: 26,5…27,5 В

• Ограничение тока короткого замыкания: ≤ 26,5 мА

• Сопротивление оконечного резистора: 4,7 ±5% кОм

• Максимальный ток извещателей: 3,0 / 1,2 мА

• Макс. сопротивление термокабеля: 1,5 кОм

• Линии ШС: макс. 100 Ом, изоляция ≥ 50 кОм

• Сброс питания: 3 с

• Выходы: без контроля 2, с контролем 2

• Номинальный ток нагрузки: 5…1000 мА

• Защита корпуса: IP40

• Вибрация: 1–35 Гц, макс. ускорение 0,5 g

• Температура: -30…+50°C

• Влажность: ≤ 93%

• Масса: ≤ 0,3 кг

• Размеры: 156×107×39 мм

• Средняя наработка на отказ: ≥ 80000 ч

• Надежность за 1000 ч: 0,98758

• Срок службы: 10 лет

• Время восстановления: ≤ 30 мин
