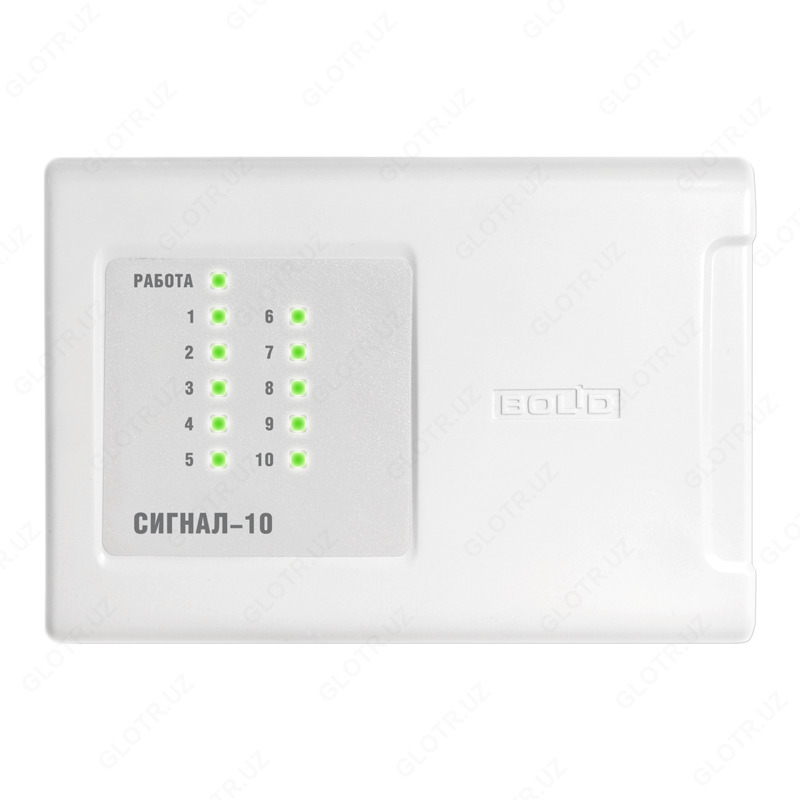

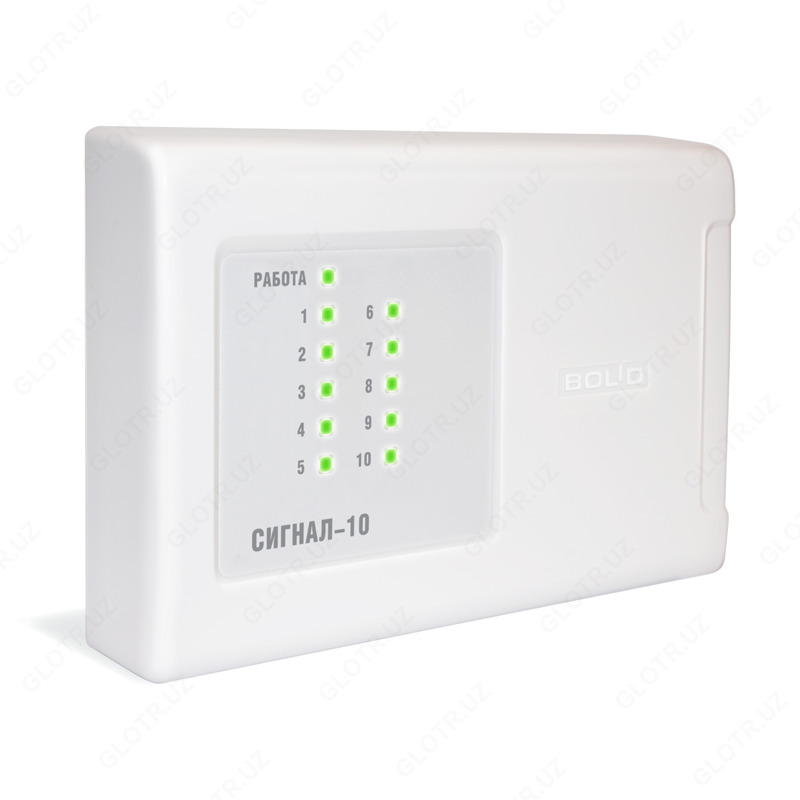

Сигнал-10 Прибор приемно-контрольный (Снято с производства. Замена - на Сигнал-10 2RS485)

Сигнал-10 Прибор приёмно-контрольный

Представляем вашему вниманию высококачественные приёмно-контрольные устройства. Эти приборы разработаны на основе современных технологий и полностью соответствуют всем нормам и стандартам. Приборы приёмно-контрольные отличаются устойчивостью к возгоранию и плавлению, высокой чувствительностью, наивысшим качеством и стойкостью к внешним воздействиям.

Сигнал-10 и Сигнал-10 2RS485 — это приёмно-контрольные блоки, предназначенные для систем охранно-пожарной сигнализации. Они используются совместно с сетевым контроллером (например, с пультом управления С2000М или компьютером с установленным программным обеспечением АРМ «Орион»). Устройство выполняет функции приёмно-контрольного и управляющего блока в составе комплекса технических средств:

• систем охранной и тревожной сигнализации;

• систем пожарной сигнализации и автоматики.

В автономном режиме блок работает как самостоятельное охранное приёмно-контрольное устройство.

Особенности

В автономном режиме Сигнал-10 представляет собой однокомпонентный охранный приёмно-контрольный прибор и выполняет следующие функции:

• контролирует неадресные шлейфы сигнализации:

  • тип 4 — охранный;

  • тип 5 — охранный с распознаванием нарушения блокировочного контакта извещателя;

  • тип 6 — технологический;

  • тип 7 — охранный входной;

  • тип 11 — тревожный;

  • тип 12 — программируемый технологический;

  • тип 17 — водосигнальный;

• управляет двумя релейными выходами (без контроля подключаемых цепей);

• управляет двумя транзисторными выходами (с контролем подключаемых цепей);

• отображает состояние шлейфов сигнализации и неисправности на 11 встроенных индикаторах;

• поддерживает постановку и снятие шлейфов сигнализации с охраны при помощи электронных идентификаторов (ключей или карт) через внешний считыватель;

• позволяет управлять группами шлейфов одновременно;

• хранит в памяти до 85 электронных идентификаторов и их полномочия;

• питается от одного или двух независимых источников постоянного тока;

• оснащён датчиком вскрытия корпуса.

Работа в составе системы «Орион»

При работе в составе системы «Орион» совместно с пультом С2000М или ПК с установленным АРМ «Орион», блок выполняет функции приёмно-контрольного и управляющего устройства.

Дополнительные функции:

• контролирует пожарные неадресные шлейфы сигнализации:

  • тип 1 — двухпороговый дымовой (распознаёт сработку одного или двух извещателей в шлейфе);

  • тип 2 — однопороговый комбинированный (возможность подключения тепловых и дымовых извещателей);

  • тип 3 — двухпороговый тепловой;

  • тип 16 — ручной пожарный;

  • тип 18 — пусковой пожарный;

• контролирует адресно-пороговый пожарный шлейф (тип 14) с извещателями ДИП-34ПА, С2000-ИП-ПА, ИПР 513-3ПА;

• поддерживает резервированный интерфейс RS-485;

• передаёт в систему «Орион» сообщения о состоянии шлейфов, попытках постановки/снятия с охраны, авариях, неисправностях, выходах, питании и т.д.;

• обеспечивает централизованное управление своими выходами по событиям системы;

• поддерживает постановку/снятие с охраны при помощи электронных ключей через любой считыватель в системе;

• поддерживает управление с клавиатуры или сетевого контроллера;

• передаёт текущие значения сопротивлений шлейфов сигнализации по запросу контроллера;

• имеет энергонезависимую память (буфер) на 512 событий для хранения сообщений при отсутствии связи.

Технические характеристики

• Количество шлейфов сигнализации (ШС): 10 входов

• Максимальное сопротивление проводов ШС:

  • охранные — до 1 кОм;

  • пожарные — до 100 Ом.

• Максимальное сопротивление проводов адресных ШС — 50 Ом

• Минимальное сопротивление утечки:

  • охранные — 20 кОм;

  • пожарные — 50 кОм.

Подключаемые устройства:

• Неадресные охранные и пожарные извещатели с релейным выходом — без ограничений.

• Адресные пожарные извещатели ДИП-34ПА, С2000-ИП-ПА, ИПР 513-3ПА — до 10 штук на один шлейф.

• Неадресные извещатели, питающиеся от ШС:

  • тип 1 — до 3 мА;

  • тип 2 — до 1,2 мА.

Электрические параметры:

• Напряжение на входе ШС: 19–22 В (при оконечном резисторе 4,7 кОм ±5%).

• При обрыве ШС: 27 ±0,5 В.

• Ток ограничения при коротком замыкании: 26,5 мА.

Индикация:

• 1 индикатор состояния прибора + 10 индикаторов шлейфов.

• Встроенный звуковой сигнализатор: не менее 50 дБА на расстоянии 1 м.

• Датчик вскрытия корпуса — микропереключатель.

• Энергонезависимый буфер событий: 512 сообщений.

Интерфейс: RS-485 (протокол «Орион»)
Скорость передачи: 9600 бит/с
Тип передачи: полудуплекс

Питание:

• От внешнего источника постоянного тока 12–24 В.

• Диапазон напряжения: 10,2–28,0 В.

• Ток потребления:

  • в дежурном режиме — 220 мА;

  • в режиме «Пожар» — 410 мА.

• Время готовности после включения питания: не более 3 секунд (при напряжении выше 11 В).

Считыватель электронных идентификаторов: 1 вход
Интерфейс: Dallas Touch Memory / iButton
Светодиоды: красный и зелёный, 5 В (CMOS), ограничение тока — 10 мА.
Память пользователей: до 85 идентификаторов.

Выходы:

• Всего: 4

• Оптореле — 2 шт. (170 В/0,1 А DC; 130 В/0,1 А AC)

• Транзисторные — 2 шт. (28 В, 1 А, с контролем цепей).

Защита: самовосстанавливающиеся предохранители.
Рабочая температура: от −30°C до +50°C.
Влажность: до 98% при +25°C.
Степень защиты корпуса: IP40.
Габариты: 156×107×39 мм.
Масса: не более 0,3 кг.
Средний срок службы: 10 лет.

Программирование: через программу UProg.exe.
Подключение к ПК: через интерфейс RS-485 с преобразователем.
Монтаж: настенный (навесной) или на DIN-рейку.
