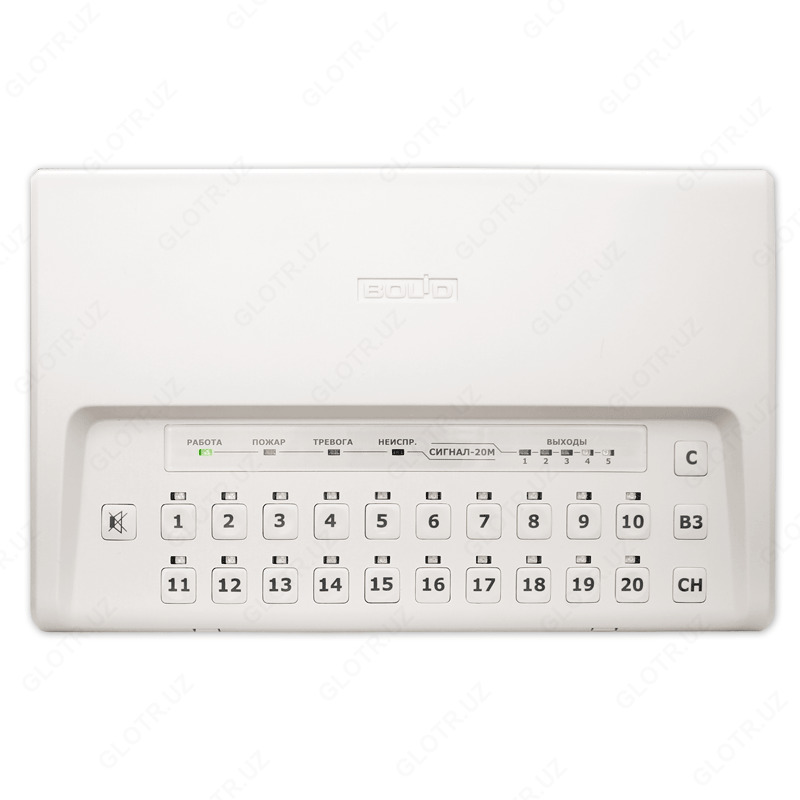

Сигнал-20М - Прибор приемно-контрольный и управления охранно-пожарный

Сигнал-20М-Прибор приемно-контрольный и управления охранно-пожарный

Представляем Вашему вниманию высококачественные приборы приемно-контрольные. Приборы приемно-контрольные выполнены по самым передовым технологиям и соответствуют всем нормам и стандартам. приборы Приемно-контрольные имеют стойкость к горению и плавлению. Отличительные особенности приборы приемно-контрольные: высокая чувствительность, высшее качество, устойчивость к внешнему воздействию.

Предназначен для работы в качестве совмещенного приемно-контрольного прибора и прибора управления средствами оповещения в составе комплексов технических средств пожарной сигнализации и автоматики, систем оповещения и управления эвакуацией 1 и 2 типов, охранной и тревожной сигнализации, технологической сигнализации.
Прибор способен работать автономно, а также может быть использован как адресное устройство при работе совместно с сетевым контроллером в составе ИСО "Орион". В качестве сетевого контроллера могут применяться пульт "С2000М" или ПК с установленным ПО АРМ "Орион Про".
При работе под управлением пульта "С2000М" вер.3.00 или выше, прибор, помимо управления средствами оповещения, обеспечивает подключение различного противопожарного оборудования в соответствии с РЭ на пульт "С2000М".

• Прибор обеспечивает:
• контроль 20 шлейфов пожарной (охранной, тревожной или технологической сигнализации)
• приём извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырёхпроводных пожарных или охранных извещателей с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами
• приём извещений от чувствительных элементов, фиксирующих превышение порога температуры (термокабели), при этом прибор выполняет функции блока обработки линейных максимальных тепловых пожарных извещателей
• контроль исправности линий связи с пожарными извещателями
• формирование дискретных сигналов "Пожар", "Неисправность", "Пуск" для передачи их на пульт пожарной части (ПЧ) (выходы К1, К2, К3)
• формирование дискретных сигналов "Тревога" для передачи их на пульт централизованного наблюдения (ПЦН) (выходы К1, К2, К3)
• управление звуковыми и световыми оповещателями (ЗО и СО) (выходы К4, К5, К6, К7)
• контроль исправности линий связи с оповещателями
• возможность подключения нескольких оповещателей к одному выходу, с обеспечением контроля исправности линий как в выключенном, так и во включенном состояниях
• отображение состояния элементов прибора на собственных индикаторах, а так же звуковую сигнализацию режимов работы
• хранение в энергонезависимой памяти до 4096 сообщений о событиях
• возможность взаимодействия с сетевым контроллером (пультом "С2000М" или ПК с установленным ПО АРМ "Орион Про")
• защиту органов управления от несанкционированного доступа при помощи идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
• хранение в энергонезависимой памяти суммарно до 128 идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
• считывание ключей Touch Memory при помощи встроенного считывателя (подключение внешних считывателей не предусмотрено)
• возможность брать на охрану или снимать с охраны шлейфы сигнализации при помощи собственных органов управления или по команде сетевого контроллера
• управление звуковыми и световыми оповещателями (ЗО и СО) в автоматическом режиме (локальное управление)
• управление звуковыми и световыми оповещателями (ЗО и СО) в ручном режиме, при помощи органов управления и устройств дистанционного пуска (УДП)
• управление различным противопожарным оборудованием по командам пульта "С2000М" (централизованное управление)
• контроль состояния питания и вскрытия корпуса

Технические характеристики:

Напряжение питания постоянного тока, В - 10,2 … 28,0

Ток потребления, mА, не более* - в дежурном режиме - 400

* - без учета тока потребления оповещателей - в режиме "Пожар" - 650

Количество входов питания - 2

Время технической готовности прибора к работе, c - 5

Количество входов подключения шлейфов сигнализации - 20

Напряжение на клеммах ненагруженного входа, В - 26,5 … 27,5

Ограничение тока короткого замыкания ШС, не более, mА - 26,5

Сопротивление оконечного резистора шлейфа, кОм - 4,7±5 %

Макс. ток потребления всех извещателей в дежурном режиме, mА:

для входов типа 1 (Пожарный дымовой) - 3,0

для входов типа 2 (Пожарный комбинированный) - 1,2

Максимальное допустимое сопротивление чувствительного элемента линейного теплового извещателя (термокабеля), кОм -1,5

Характеристики линии ШС:

макс. сопротивление проводов (без учета оконеч. резистора), Ом - 100

сопротивление изоляции проводов, не менее, MОм - 50

Время сброса напряжения питания ШС, с - 3,0

Количество выходов:

без контроля, "сухой контакт" (130 В перем. / 170В пост., 0,1 А - 3

с контролем (10,2 … 28,0 В, 2,5 А) - 4

Номинальный ток нагрузки контролируемого выхода, mА - 5 … 2500

Сопротивление оконечного резистора выхода, кОм - 4,7±5 %

Напряжение (отрицательное) на выключенном выходе, при подключенном оконечном резисторе, mВ - -1100 … - 2200

Ток контроля исправности линий выхода (обратный), не более, mА - -1,5

Степень защиты оболочки по ГОСТ 14254-2015 - IP40

Устойчивость к механическим воздействиям по ОСТ 25 1099-83 - категория размещения 3

Вибрационные нагрузки:

диапазон частот, Гц - 1 … 35

максимальное ускорение, g - 0,5

Климатическое исполнение по ОСТ 25 1099-83 - О3

Диапазон рабочих температур, °С - –30 … +55

Относительная влажность воздуха, % (при + 25 °С) - 98

Масса прибора, кг - 0,5

Габаритные размеры прибора, мм - 332х177х42

Средняя наработка прибора на отказ в дежурном режиме работы, ч - не менее 80000

Вероятность безотказной работы - 0,98758

Средний срок службы прибора, лет - 10 лет
