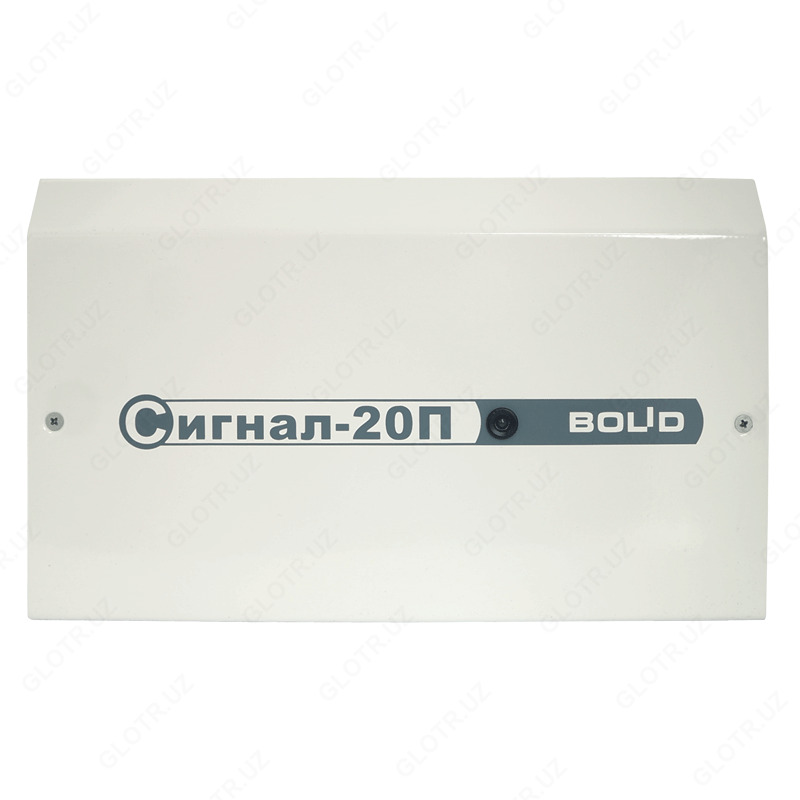

Сигнал-20П SMD Прибор приемноконтрольный

Сигнал-20П SMD Прибор приемноконтрольный

Представляем Вашему вниманию высококачественные приборы приемно-контрольные. Приборы приемно-контрольные выполнены по самым передовым технологиям и соответствуют всем нормам и стандартам. приборы Приемно-контрольные имеют стойкость к горению и плавлению. Отличительные особенности приборы приемно-контрольные: высокая чувствительность, высшее качество, устойчивость к внешнему воздействию.

Предназначен для использования в составе ИСО "Орион" для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.

Особенности:

• До 20 радиальных шлейфов сигнализации
• Программируемый выбор типа шлейфов сигнализации:
  • тип 1: пожарный дымовой двухпороговый
  • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
  • тип 3: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
  • тип 4: охранный
  • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
  • тип 6: технологический
  • тип 7: охранный входной
  • тип 11: тревожный
  • тип 12: программируемый технологический
  • тип 16: пожарный ручной
  • тип 17: водосигнальный
  • тип 18: пожарный пусковой
• Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
• Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
• Программируемые выходы (41 локальная тактика управления)
• Контроль двух выходов на обрыв и короткое замыкание
• Два ввода питания: для подключения основного и резервного источников питания

Технические характеристики:

Количество радиальных неадресных шлейфов сигнализации (ШС) - 20

Макс. сопротивление проводов ШС без учета оконечного сопротивления - 1 кОм для охранных ШС
100 Ом для пожарных ШС

Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" - 20 кОм для охранных ШС
50 кОм для пожарных ШС

Подключаемые к ШС устройства:

Неадресные охранные и пожарные извещатели с релейным выходом - Без ограничений

Неадресные охранные извещатели, питающиеся от ШС - с общим током потребления до 3 мА

Неадресные пожарные извещатели, питающиеся от ШС - с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)

Напряжение на каждом входе ШС - 19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС

Ограничение тока в короткозамкнутом ШС - 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)

Световая индикация - 1 индикатор отображения режимов

Встроенный звуковой сигнализатор - нет

Датчик вскрытия корпуса - микроконтакт

Энергонезависимый буфер событий - 4096 сообщения

Интерфейс - RS-485, протокол "Орион", "Орион 2.1"

Питание блока - от внешнего источника постоянного тока

Напряжение питания - 10,2 ÷ 28,0 В постоянного тока

Количество вводов питания -2

Потребляемый ток:

в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС) - 200 – 300 мА при напряжении питания 24 В, 400 – 600 мА при напряжении питания 12 В

в режиме Пожар - 330 мА при напряжении питания 24 В, 650 мА при напряжении питания 12 В

Готовность к работе после включения питания - не более 3 с

Внешний считыватель электронных идентификаторов (ЭИ) - 1 вход

Интерфейс подключаемых считывателей - Dallas Touch Memory, iButton

Управление светодиодами считывателя - Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА

Управление звуковым сигнализатором считывателя - нет

Выходы - 5 шт

Электромагнитные реле (сухой контакт) - 3 шт.:
28 В-до 2 А или
80 В - от 0,1 мА до 50 мА

Электромагнитные реле -2 шт.:
2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току

Рабочий диапазон температур - от -30 до +50 °C

Относительная влажность - до 98% при +25 °C

Степень защиты корпуса - IР20

Материал корпуса - пластик

Габаритные размеры - 230x135x37 мм

Вес блока - не более 0,5 кг

Средний срок службы - 10 лет

Программирование блока - программа UProg.exe

Подключение к ПК - через интерфейс RS-485 с помощью преобразователя интерфейсов

Тип крепления - настенный навесной

Подробную информацию можно узнать позвонив по указанному на сайте номеру телефона.
