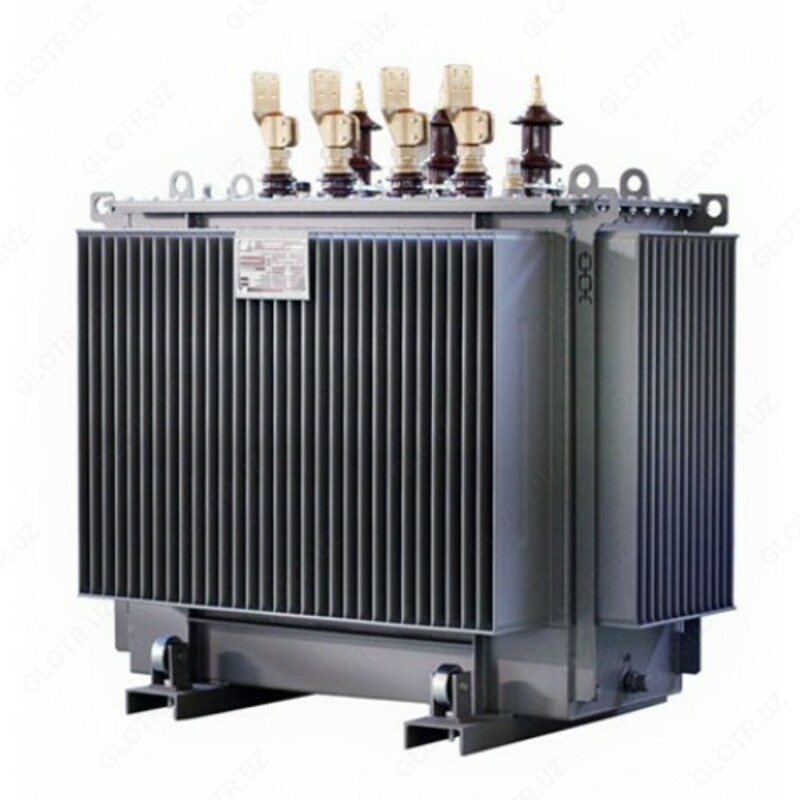

Силовые масляные трансформаторы ТМ(Г) 25-630/10(6)-0,4

Силовые масляные трансформаторы ТМГ -предназначены для изменения уровня напряжения в трехфазных сетях переменного тока. Основная сфера применения - комплектные трансформаторные подстанции:

БКТП — подстанция в бетонном корпусе КТПНУ — подстанция в утепленном корпусе из сэндвич-панелей КТПТАС / КТПМ — подстанция киоскового типа КТП — внутрицеховая трансформаторная подстанция

• БКТП 10-0,4 / 6-0,4 кВ — подстанция в бетонном корпусе
• КТПНУ 10-0,4 / 6-0,4 кВ — подстанция в утепленном корпусе из сэндвич-панелей
• КТПК 10-0,4 / 6-0,4 кВ— подстанция киоскового типа
• КТП 10-0,4 / 6-0,4 кВ — внутрицеховая трансформаторная подстанция

Конструктивно трансформатор ТМГ представляет собой герметичную металлическую оболочку  (бак) , в которой расположены обмотки из алюминиевой или медной проволоки. Внутренности база заполнены маслом, для отвода тепла от обмоток во время работы трансформатора.

Оболочка трансформатора герметичная, с расширительным бачком, предназначенным для аккумулирования излишнего объема масла, появляющегося при увеличении температуры. Герметичность оболочки предотвращает соприкосновение масла с атмосферой и испарение во время эксплуатации, что позволяет увеличить интервалы технических проверок оборудования.

    В основном  трансформаторные  баки ТМГ на мощность 25-250 кВА имеют  овальную форму,  на мощность   400-1600 кВА прямоугольной формы. Поверхность бака  имеет гофрированную форму для увеличения площади соприкосновения с атмосферой, что способствует более эффективному отводу тепла.

Расшифровка обозначений серии ТМГ

трансформатор ТМГ ХХ ХХ ХХ Х/Х У1

У/Ун-0 - обмотка ВН соединена в звезду, обмотка НН – в звезду в выведенной
нейтралью + группа 0

Д/Ун-11 - обмотка ВН соединена в треугольник, обмотка НН – в звезду с
выведеной нейралью; группа 11.

ТМГ Трансформатор масляный герметичный
мощность трансформатора ВА
    100,160,250,400,630,100,1250
ХХ напряжение высокой стороны трансформатора кВ
ХХ  напряжение низкой стороны трансформатора
вид соединения обмоток
климатическо исполнение и категория размещения
