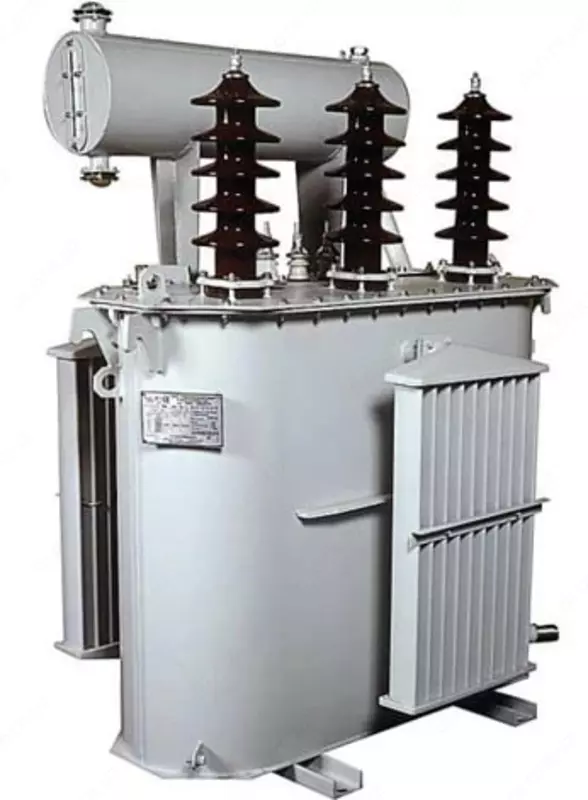

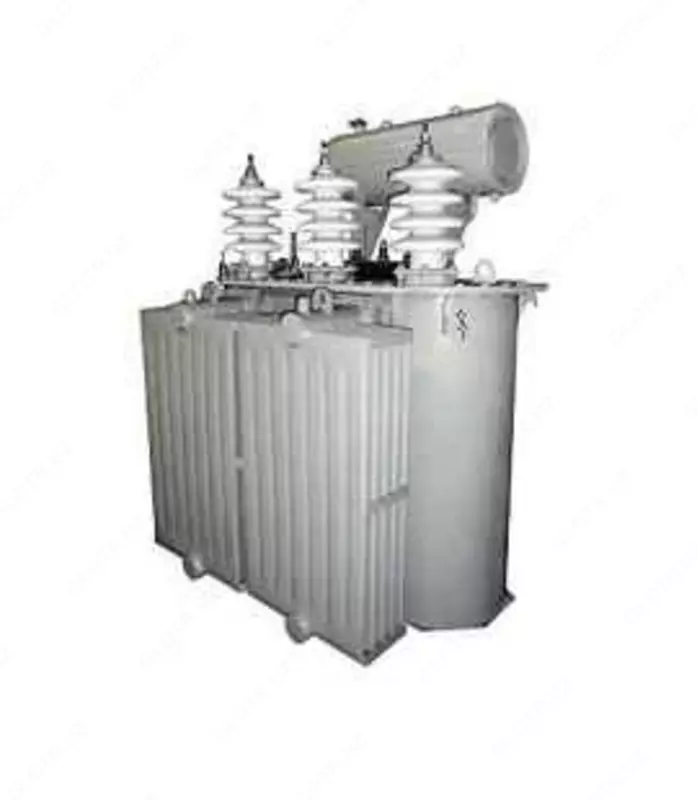

Силовой железнодорожный трансформатор (масляный) ТМЖ-40/27,5/0,4 кВА, трехфазный

Железнодорожный силовой трансформатор серии ТМЖ-40/27,5/0,4 кВА предназначен для понижения напряжения трехфазного переменного тока в железнодорожных сетях. Они имеют две обмотки и обеспечивают питание различных устройств.

Вводы высокого напряжения (ВН) и низкого напряжения (НН) расположены на крышке трансформатора. Они предназначены для наружной установки и являются съемными. Изоляторы проходные фарфоровые. При токе ввода 1000 А и выше на токоведущий стержень крепится специальный контактный зажим с лопаткой для удобного подключения плоской шины.

Маслорасширитель гарантирует достаточный уровень масла при любых режимах работы трансформатора и колебаниях температуры окружающей среды. Указатель уровня масла, расположенный на торце маслорасширителя, имеет три контрольные метки, соответствующие уровню масла в неработающем трансформаторе при разных температурах.

Трансформатор типа ТМЖ – это трехфазный масляный трансформатор с естественным масляным охлаждением. Он имеет переключение без возбуждения и работает с переменным током частотой 50 Гц. Трансформатор преобразует электроэнергию трехфазного переменного тока напряжением 27,5 кВ в электроэнергию напряжением 0,4 кВ для питания электрооборудования железных дорог. Изготовление трансформатора осуществляется в соответствии с ГОСТ 11677 и ТУ 659 РК 0001 0033-14-95. Трансформатор предназначен для работы в районах с умеренным климатом при высоте установки над уровнем моря не более 1000 м.

Трансформатор не предназначен для работы в условиях тряски, вибрации, ударов, а также в химически активной и взрывоопасной среде. Он может функционировать при температуре окружающей среды от -45°C до +40°C и относительной влажности воздуха не более 80% при +25°C.

Структура условного обозначения трансформатора ТМЖ

Т – Трехфазный

М - Естественная циркуляция масла и воздуха

(Ж) - железнодорожный

ХХХ - Номинальная мощность, в киловольтамперах

Основные технические характеристики:

Вид - трансформатор

Тип - железнодорожный

Тип трансформатора - понижающий

Серия - ТМЖ

Невзрывоопасной и химически активной среде;

Высота установки над уровнем моря - не более 1000 м;

Температура окружающего воздуха - от -45С до +40С;

Относительная влажность воздуха - не более 80% при +25С.

Мощность, кВА - 40

Номинальное напряжение, кВ - 27,5/0,4

Схемы соединения обмоток - У/Д-11, У1, У/Ун-0

Рабочая частота - 50 Гц

Потери короткого замыкания, Вт - 880

Напряжение короткого замыкания, % - 6.5

Ток холостого хода % - 5.5

Потери холостого хода, Вт - 200

Габаритные размеры трансформаторов типа ТМЖ

Размеры - 1050 х 792 х 1335 мм

Масса масла, кг - 198

Полная масса, кг - 800

ПБВ= 2х2,5%

Срок службы - 30 лет.

Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически активной среде.
