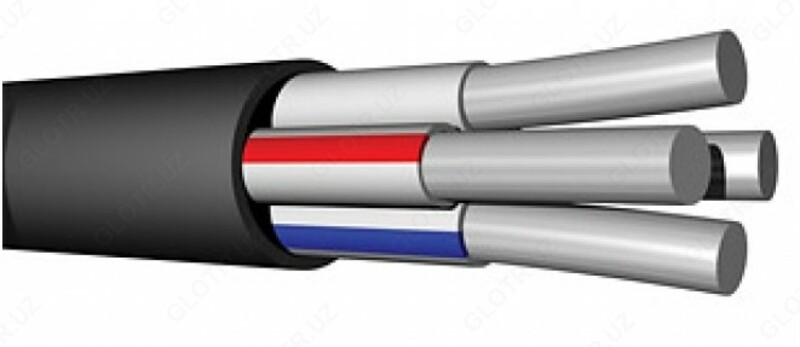

Силовой кабель АВВГ 3×150+1×70(1)

Кабель АВВГ 3×150+1×70(1)- кабель силовой с 4 алюминиевыми жилами сечением 150 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.

Расшифровка кабеля

А - алюминиевая токопроводящая жила

В- изоляция из ПВХ пластиката

В- оболочка из поливинилхлоридного пластиката

Г- отсутствие защитного покрова

3+1 - трёхжильный + 1 дополнительная жила;

150+70- площадь поперечного сечения силовой жилы + площадь поперечного сечения дополнительной жилы (мм2).

Технические характеристики кабеля

Климатическое исполнение кабеля силового алюминиевого АВВГ 3*150+1*70: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.

Температуры эксплуатации алюминиевого кабеля АВВГ 3х150+1х70 от -50 до +50 градусов.

Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 3х150+1х70 не должна превышать 98%.

Монтаж кабеля АВВГ 3*150+1*70 производится при температуре не ниже -15 градусов.

Радиус изгиба при прокладке алюминиевого кабеля АВВГ 3х150+1х70 должен быть не менее 401,4 миллиметров.

Растягивающее усилие при прокладке АВВГ 3х150+1х70 не должно превышать 18000 Ньютонов.

Расчетная масса кабеля АВВГ 3*150+1*70 составляет 3,33 килограмм в метре.

Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.

Наружный диаметр кабеля АВВГ 3х150+1х70 равен 44,6 миллиметрам.

Допустимый ток при прокладке кабеля АВВГ 3х150+1х70 на воздухе: 290 Ампер.

Применение кабеля

Кабель силовой алюминиевый АВВГ 3*150+1*70 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 283 Ампер.

АВВГ 3х150+1х70 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Кабель - это конструкция, состоящая из нескольких изолированных проводников, которые заключены в оболочку. Кабели оснащены стальной и проволочной бронёй. Кабели предназначены для снабжения электрической энергией частные дома, квартиры, дачи и различное передвижное оборудование. Кабели в основном состоит из нескольких металлических жил, которые предназначены для передачи тока. Также в кабели имеется изоляционный слой, который обеспечивает защиту токопроводящим элементам.
