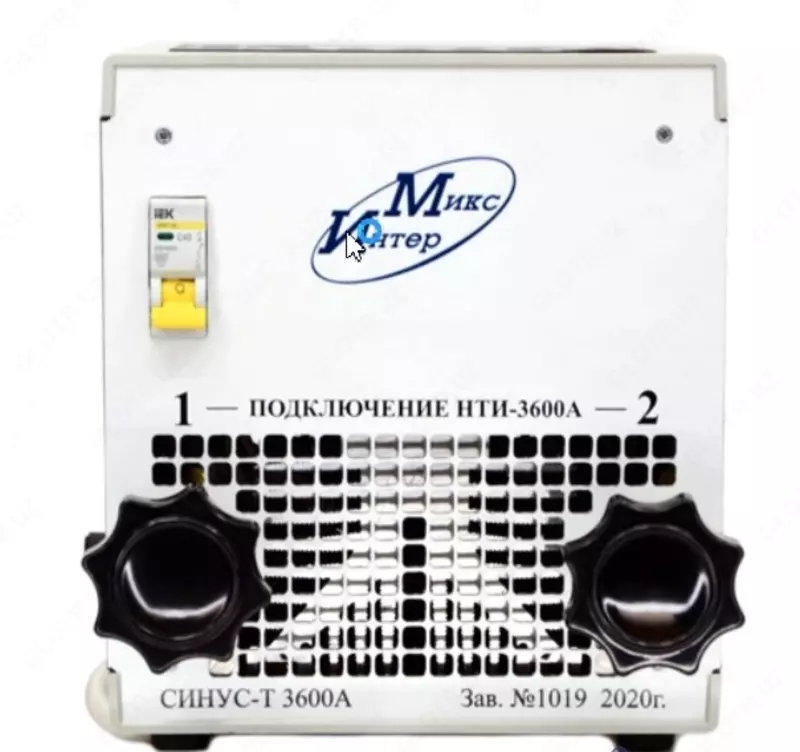

СИНУС-Т 3600А — комплект для испытания автоматических выключателей переменного тока

Технические характеристики комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 3600А:

Параметр		Значение
Диапазон измерений установленной силы переменного тока при частоте 50 Гц, А		30...3600
Форма испытательного тока		синусоидальная частотой 50 Гц
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений установленной силы переменного тока при частоте 50 Гц, %		± 3
Режимы работы		кратковременный и длительный
Диапазон установки и измерений длительности протекания тока в кратковременном режиме, мс		20...5000
Диапазон установки и измерений длительности протекания тока в длительном режиме, с		0,02...350
Пределы допускаемой относительной погрешности установки и измерений длительности протекания тока в кратковременном режиме, %		±3
Пределы допускаемой относительной погрешности установки и измерений длительности протекания тока в длительном режиме, %		±3
Максимальные значения длительности протекания испытательного тока, определяемые допустимым нагревом нагрузочного трансформатора, с	400 А	350
	2000 А	60
	3600 А	5
Питание, В		220+22 частотой 50 Гц
Требования к питающей сети
Сила тока в кратковременном режиме при максимальном испытательном токе (Iисп=3600 А), А, не менее		80
Мощность, потребляемая Комплектом, не более, кВА		22
Максимальное значение силы тока, потребляемого из сети, А, не более		80
Время установления рабочего режима комплекта, мин, не более		1
Габаритные размеры пульта управления (длина х ширина х высота), мм		330 х 220 х 235
Габаритные размеры нагрузочного трансформатора (длина х ширина х высота), мм		250 х 220 х 220
Масса пульта управления, кг		9
Масса нагрузочного трансформатора, кг		14
Срок службы, не менее		5 лет
