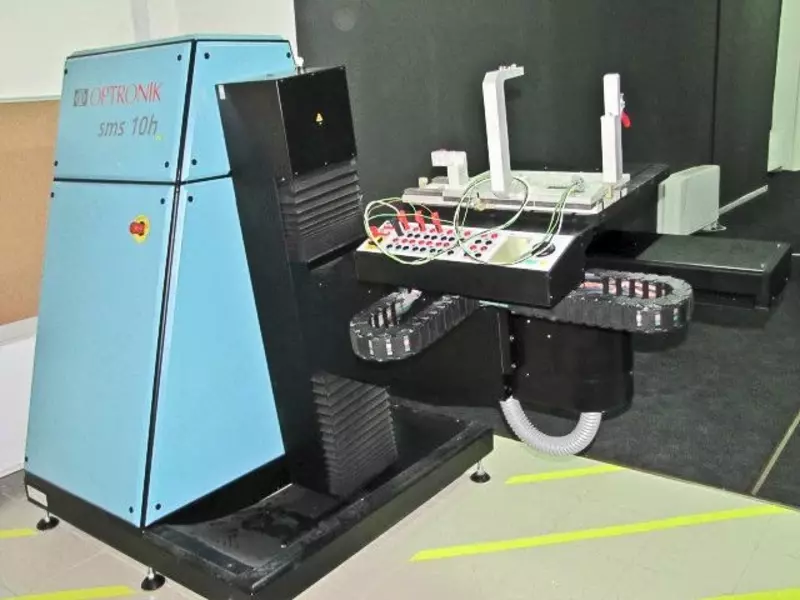

Система фотогониометрическая измерительная SMS 10h

Maqsad

"SMS 10h" fotogoniometrik o'lchash tizimi (keyingi o'rinlarda tizim deb yuritiladi) yorug'lik moslamalarining yorug'lik intensivligining fazoviy taqsimotini o'lchash uchun mo'ljallangan.

Tavsif

Tizimning ishlash printsipi goniometr va fotometr yordamida yorug'lik manbalari va yorug'lik moslamalarining yorug'lik intensivligini fazoda taqsimlashni aniqlashdan iborat.

Tizim sms 10h o'lchash moslamasi, sms 10h goniometri, boshqaruv kompyuteri, snt 10 lampalar uchun quvvat manbai va vv10dsp oldindan kuchaytirgichli FE10 fotometrik kallakdan iborat optoelektronik ma'lumotlarni qayd qilish tizimidan iborat.

Sms 10h o'lchash moslamasi va snt 10 quvvat manbai boshqaruv panelida joylashgan.

Sms 10h qurilmasi, bir tomondan, kompyuter va boshqa tomondan, goniometr, quvvat manbai va oldindan kuchaytirgich o'rtasida aloqa o'rnatadi.

Snt 10 quvvat manbai qo'lda va dastur boshqaruviga ega bo'lgan to'g'ridan-to'g'ri oqim manbai.

Sms 10h goniometri gorizontal va vertikal aylanish o'qlariga ega. Blok faralaridagi turli turdagi lampalarni almashtirish uchun goniometrga multipleksor o'rnatilgan. Goniometr stolidagi prototipni sozlash uchun masofadan boshqarish pulti mavjud.

Boshqarish kompyuteri o'lchov tizimining tarkibiy qismlarini boshqarish, shuningdek, olingan o'lchov ma'lumotlarini tahlil qilish va qayta ishlash uchun mo'ljallangan.

FE10 fotometrik boshi kiruvchi yorug'likni fototokga aylantiradi, vv10dsp preamplifikatori uni kuchaytiradi va qayta ishlash uchun o'lchov asbobiga uzatadi.
