СИСТЕМА УПРАВЛЕНИЯ ДОЗАТОРАМИ

Система управления дозаторами предназначена для оперативного отображения показаний счетчиков и задания уставок дозаторов, в качестве счетчиков которых применены приборы типа СИ-30 производства компании  "Овен".  Данная система использует сеть передачи данных на основе протокола RS-485.

ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ:

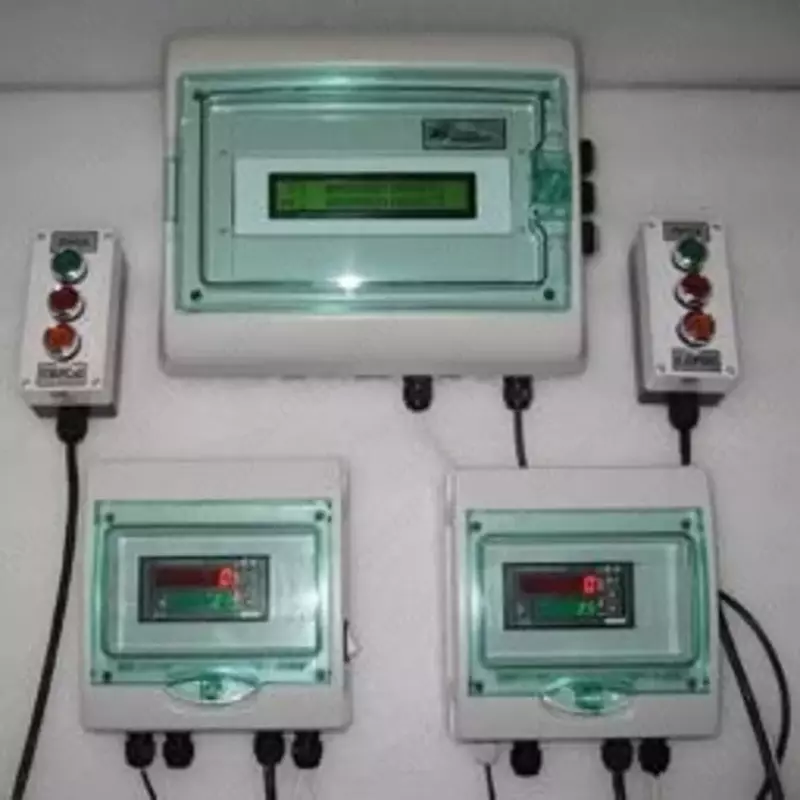

Система управления дозаторами выполнена в виде пластикового шкафа с ЖК индикатором и кнопками управления.

ОПИСАНИЕ И ПРИНЦИП РАБОТЫ:
Система производит циклический опрос регистров приборов управления дозаторами  и отображение их значений на ЖК индикаторе.

В режиме ввода уставок производится передача значений уставок прибору управления дозатором.

При включении системы прибор управления находится в режиме отображения параметров подключенных дозаторов. Полученная от дозаторов информация отображается в следующем виде:

К[номер дозатора]  [значение регистра счета]: [значение регистра уставки]

Для изменения значения регистра уставки или обнуления регистра счета необходимо выбрать канал кнопкой "В", находящейся на правой боковой поверхности шкафа. Выбранный канал отмечается символом "*". Для задания уставки необходимо нажать кнопку со стрелкой влево, выбирая ею требуемый разряд кнопкой со стрелкой вверх  установить требуемые значения. Для сохранения результата нажать кнопку "В".  Для сброса регистра счета после выбора канала необходимо нажать кнопку со стрелкой вверх.
