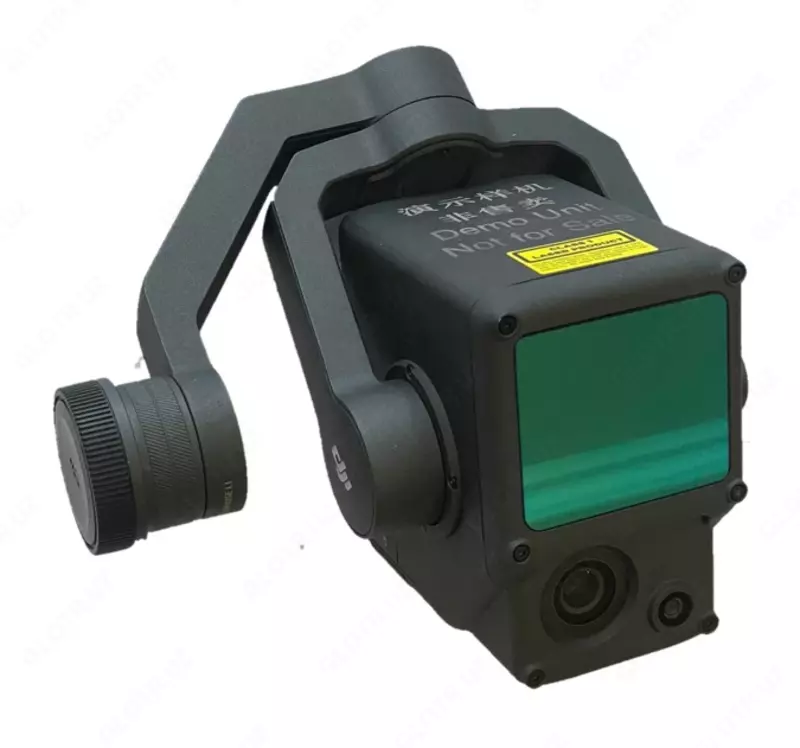

Сканеры лазерные аэросъемочные DJI Zenmuse L1

Назначение

Сканеры лазерные аэросъемочные DJI Zenmuse L1 (далее - сканеры) предназначены для измерений расстояний между ситуационными точками земной поверхности и геометрических размеров инженерных объектов.

Описание

Принцип действия сканера реализует в динамике полярный метод измерения координат в пространстве.

Конструктивно сканер представляет себя моноблочный корпус, вмещающий сканирующий и электронный блоки.

Сканирующий блок представляет собой высокочастотный лазерный импульсный дальномер, с оптико-механическим приводом отклонения лазерного излучения.

В состав электронного блока входят инерциальная система навигации, ГНСС-приемник, плата контроля и управления, радио-модем и регистратор измерительной информации.

Измерительная информация (местоположение сканера, угол сканирования и расстояния до сканируемых точек) записывается на съемную карту памяти и в дальнейшем передается для обработки на компьютер с установленным программным обеспечением. В результате обработки, на экране монитора отображается цифровое изображение сканированного объекта, состоящее из точек с известными координатами. При выборе ситуационных точек, на экране монитора отображаются расстояния между ними, вычисленные по разности координат.

По заказу сканеры комплектуются фото (видео) камерами, изображение которых автоматически накладывается на сканируемые объекты.

Сканеры устанавливаются на авиационных носителях различных типов, в том числе и беспилотных.

Заводской номер сканеров в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на корпусе сканера.

Нанесение знака поверки на средство измерений не предусмотрено.
