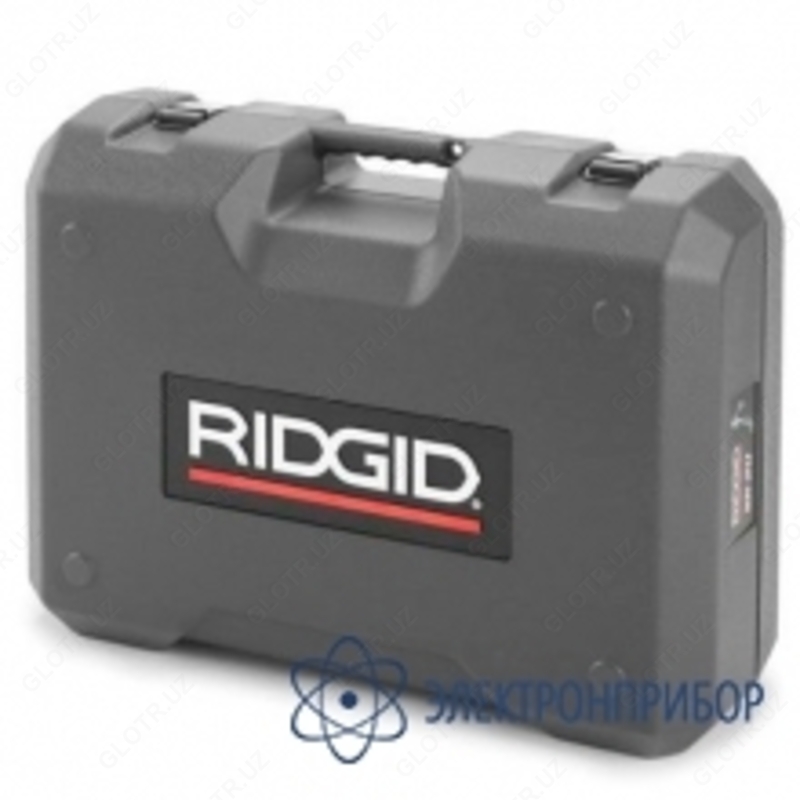

SR-60 — трассоискатель

Назначение трассоискателя SR-60:

С помощью трассоискателя SR-60 возможно осуществлять поиск подземных магистралей коммунального снабжения быстро, точно и достоверно.

Трассоискатель SR-60 используется для следующих задач:

• Для обнаружения коммуникаций с помощью линейного передатчика (активное обнаружение).
• Для обнаружения коммуникаций только с помощью трассоискателя (пассивное обнаружение).
• Для поиска видеокамеры (если она оборудована передатчиком): всех систем с инспекционными камерами (512 Гц); кроме того, осуществляется поиск передатчиков 33 кГц, 640 Гц.
• Для поиска зонда, прикрепленного к кабелю или к промывочному шлангу, плавающего передатчика.

Особенности графического дисплея трассоискателя SR-60:

• ЖК-индикатор
• Автоматическое отображение глубины в реальном времени (даже в пассивных режимах!)
• Автоматическая подсветка
• Вся требуемая информация выводится на один экран
• Режим поиска нескольких коммуникаций «OmniSeek»: в одном режиме (пассивном) происходит поиск ВСЕХ сигналов до 35 кГц. Трассоискатель автоматически выбирает наилучшую полосу частот. На один экран выводятся несколько коммуникаций
• Линия на экране поворачивается, если искомая коммутация поворачивает
• Стрелка на экране указывает оператору направление движения к коммутации: влево или вправо

Характерные особенности трассоискателя SR-60:

• Новая передовая технология представления поисковой информации
• Яркий и оригинальный дизайн
• Корпус приёмника сделан из прочного и легкого пластика
• Для удобной транспортировки антенна приёмника легко складывается
• Самое большое количество поисковых антенн, дающих точное местоположение всех коммуникаций вблизи прибора
• Простой и быстрый поиск
• Одновременное использование всех поисковых режимов
• Графическое наведение на коммуникацию
• Возможность раздельного поиска газопровода и силового кабеля
• Поиск телефонного кабеля без использования генератора
• Цифровое измерение глубины залегания коммуникаций
• Пользователь может запрограммировать любую требуемую частоту до 93 кГц!
• Три пассивные частоты поиска
• Отображение на дисплее в реальном времени значений глубины и силы наведённого тока
• Отображение на дисплее в условных единицах силы электромагнитного поля от проводника для более простого поиска
• Отображение на дисплее угла, на который необходимо повернуть прибор, чтобы попасть точно на коммуникацию
• Возможность поиска неметаллических коммуникаций по сигналу от зондов систем видеодиагностики и миниатюрных сигнальных датчиков
• Возможность подачи сигнала в силовой кабель без его отключения, с помощью индукционных клещей

Трассоискатель SR-60 – это самая передовая и высокотехнологичная модель трассоискателя на сегодняшний день.

В приемнике SR-60 реализован уникальный метод кругового наведения на протяжённый объект, расположенный под землей. Данная технология позволяет отображать на экране прибора не простые стрелки–указатели, а наглядную схему расположения коммуникаций относительно оси прибора. Такая технология называется «система картографического отображения». Благодаря этому больше не нужно ходить зигзагами по исследуемой территории, теперь оператору необходимо выбрать тип нужной коммуникации, а прибор сам её найдёт, изобразив на дисплее, независимо от ориентации пользователя относительно подземной трассы.

Измерение глубины залегания, бесконтактное определение значения наведённого тока и силы электромагнитного поля, идущего от коммуникации, усиление и ослабление силы принимаемого сигнала проводятся автоматически и отображаются на дисплее в режиме реального времени, избавляя пользователя от лишних манипуляций с прибором. Такой наглядный подход к поиску коммуникаций позволяет работать даже неопытному пользователю без предварительного обучения.

Все это стало возможным благодаря использованию восьми поисковых антенн, объединенных в четыре сферы. Применение не стандартных прямых антенн, а специальных – сферических, позволило создателям SR-60 реализовать передовую технологию, и вывести поиск подземных коммуникаций на новый уровень.

Профессиональная модель трассоискателя SR-60, обладает возможностью поиска в пассивном режиме всех основных металлических коммуникаций, по которым уже проходит электромагнитный сигнал: силовой кабель, трубопровод с катодной защитой, телефонный кабель. Мощный 10 ваттный генератор, позволяет пользователю удаляться от места подключения на дистанции до 2-х км. SR-60 имеет возможность работы с системами видеодиагностики внутреннего состояния коммуникаций и специальными сигнальными датчиками, для поиска неметаллических коммуникаций.

Отличия прибора SR-60 от SR-20: намного больший по размеру дисплей и работа с повышенными частотами (макс. 93кГц), для облегчения поиска в условиях высокого сопротивления.
