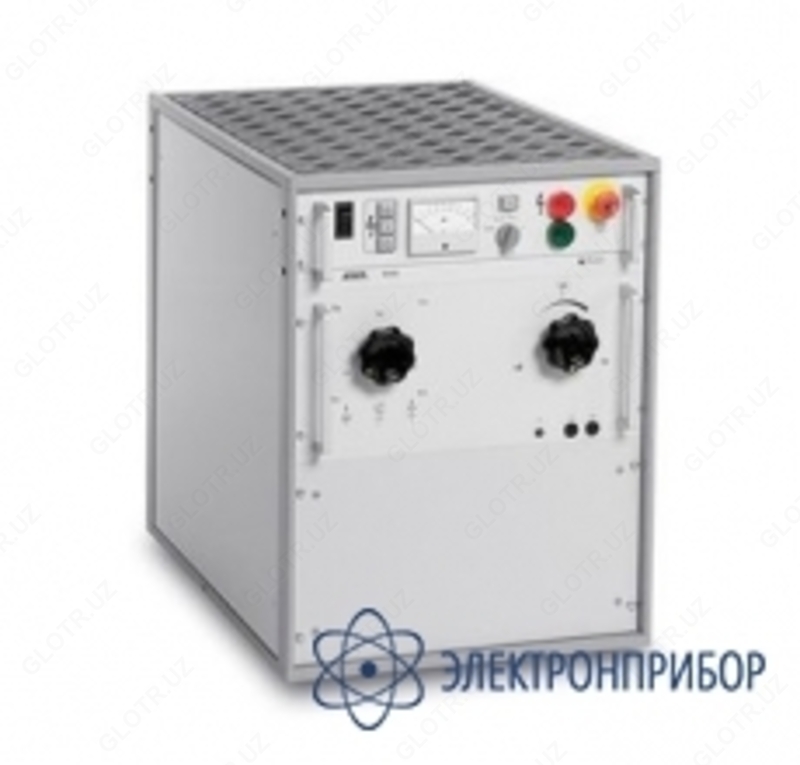

SSG 1100 — генератор импульсного напряжения

Назначение генератора импульсного напряжения SSG 1100:

Генератор высоковольтных импульсов SSG 1100 предназначен для поиска повреждений кабельных линий проложенных в грунте. Генератор SSG 1100 подает напряжение в кабель с последовательностью коротких импульсов большой мощности и вся энергия импульса выходит в месте повреждения изоляции кабеля, производя громкий хлопок.

Генераторы SSG 1100 могут также использоваться для предварительного определения повреждения кабелей. В этом случае они применяются в качестве устройств прожига повреждения в кратковременном режиме, или могут использоваться совместно с рефлектометром IRG 2000 и блоком SA 32.

Генераторы семейства SSG устанавливаются в 19-дюймовую стойку. Различные органы индикации и управления монтируются на передней панели, соединительные разъёмы – на задней стенке. В приборах имеется собственный генератор высокого напряжения, импульсные конденсаторы с повышенной защитой от внешних перенапряжений, запускаемый автоматически и вручную высоковольтный коммутатор, а также встроенное разрядное устройство. Схема управления прибором содержит необходимые цепи аварийной защиты, использующиеся также для подключения внешнего аварийного выключателя и работы блока связи SA 32 (опция)

Особенности генератора импульсного напряжения SSG 1100:

• Регулируемое выходное напряжение, от 0 до 100%;
• Один импульс или повторяющиеся импульсы – два диапазона 20 имп./мин. и 10 имп./мин;
• 2 автоматических разрядника;
• Надежный электромагнитный переключатель.
