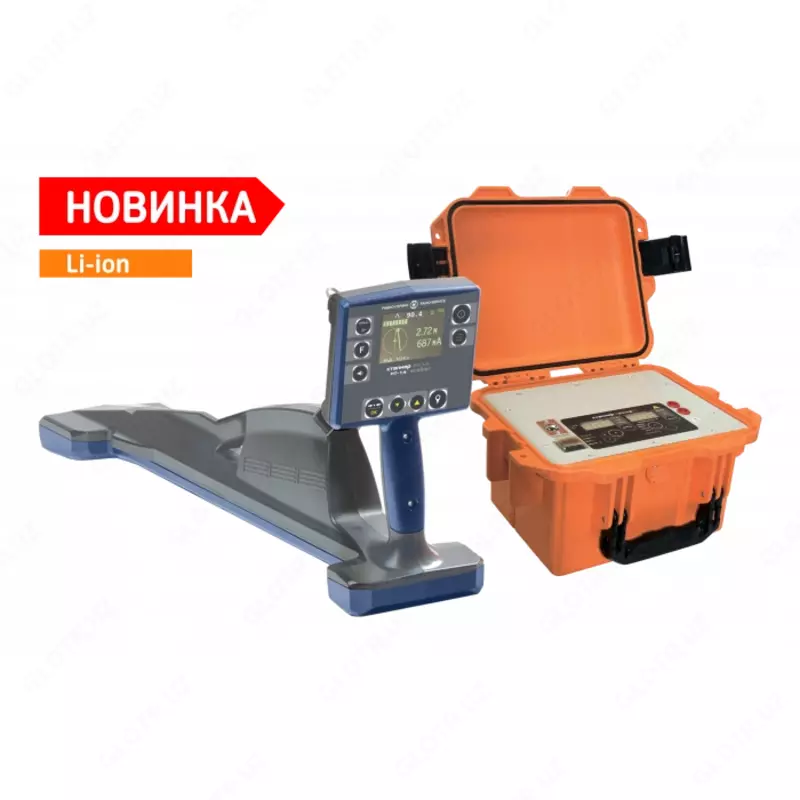

Сталкер 75-14 — комплекс трассопоисковый

Назначение комплекса трассопоискового Сталкер 75-14:

Комплекс Сталкер 75-14 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом. В комплект поставки Сталкер 75-14 входит генератор Сталкер ГТ-75 и приемник Сталкер ПТ-14.

Особенности комплекса трассопоискового Сталкер 75-14:

функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;

трассировка и координирование местоположения во всемирной системе координат;

связь с компьютером по Bluetooth, память на 10000 измерений;

для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;

трассоискатель Сталкер 75-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);

поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;

наличие четырех рабочих частот и регулируемая выходная мощность генератора Сталкер ГТ-75 (от 10 до 75 Вт);

Меню приемника Сталкер ПТ-14 на русском и английском языках.

Особенности приемника Сталкер ПТ-14:

Приёмник Сталкер ПТ-14 совместно с генератором Сталкер ГТ-75 обеспечивает обследование кабельных линий и трубопроводов (далее, коммуникации):

определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);

определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА-ДАТЧИК»);

отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

Приёмник Сталкер ПТ-14 без применения генератора обеспечивает на рабочих частотах:

«50 Гц» и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;

«100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);

«550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;

«Эфир» – поиск коммуникаций по наведенным сигналам телефонных и

«РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

Приемник позволяет записать показания отображаемых значений, в том числе с привязкой к координатам, полученным от внешнего GPS модуля и передачу их в персональный компьютер для последующего анализа.

Приложение Stalker terminal для приемников Сталкер:

Вышло приложение Stalker terminal для Android для приемников Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2. Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.

Основные функции приложения:

передача GPS координат со смартфона Android в приемники Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2;

просмотр треков на смартфоне;

экспорт треков для работы на ПК;

объединение нескольких треков.
