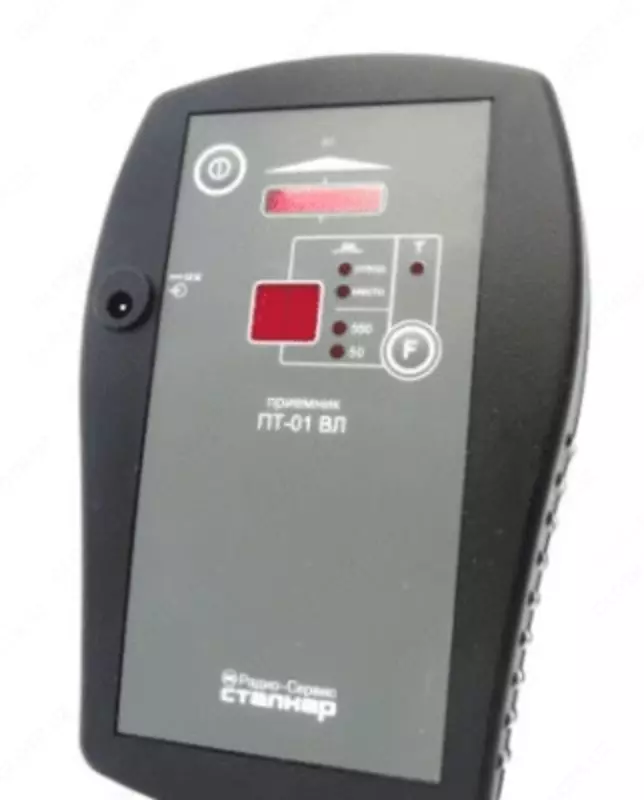

Сталкер ПТ-01ВЛ — приемник

Описание приемника Сталкер ПТ-01ВЛ

Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.

При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.

При поднесении приёмника ПТ-01ВЛ к каждой из ячейки на поврежденной линии будет максимальное значение индикации. После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.

Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.

Особенности приемника Сталкер ПТ-01ВЛ:

Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;

Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;

Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;

Применение одного генератора на 2 секции;

Высокая помехоустойчивость;

Запатентованный метод определения поврежденного фидера с применением генератора;

Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;

Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”);

Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;

Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);

Диапазон рабочих температур от – 30 до + 55 º С.

Комплект поставки Сталкер ПТ-01ВЛ

№ Наименование Количество

1 Приемник Сталкер ПТ-01ВЛ 1

2 Руководство по эксплуатации 1

3 Ni-MH аккумулятор типоразмера AA, не менее 2000 мА*ч , в блистере 4
