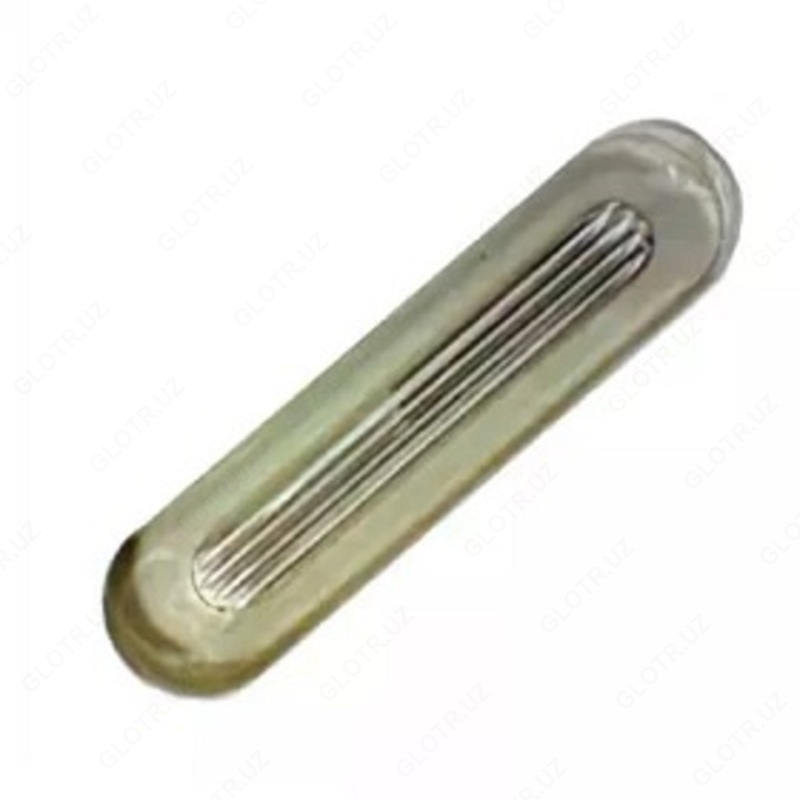

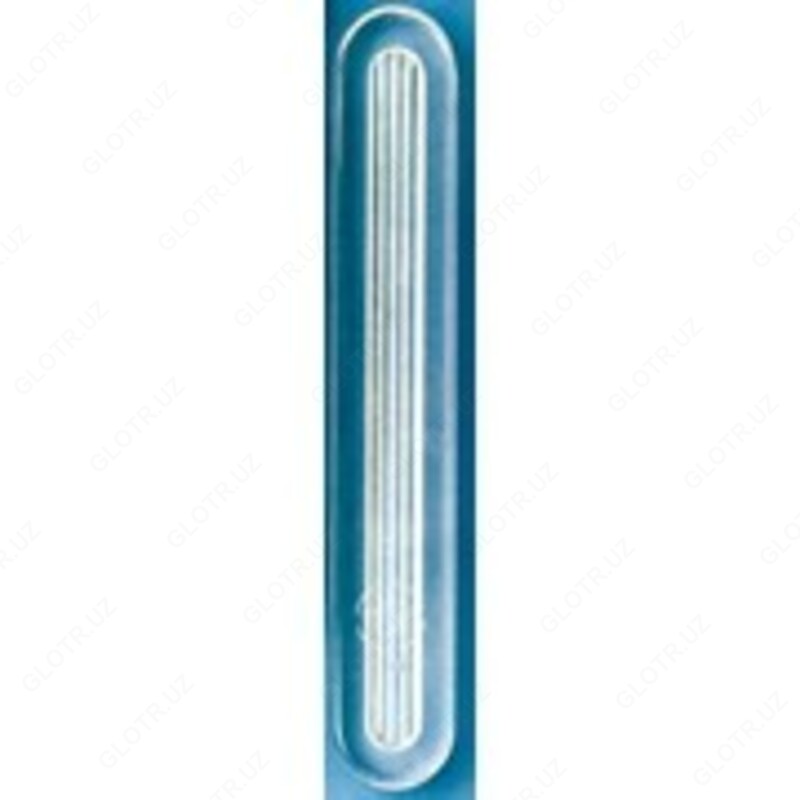

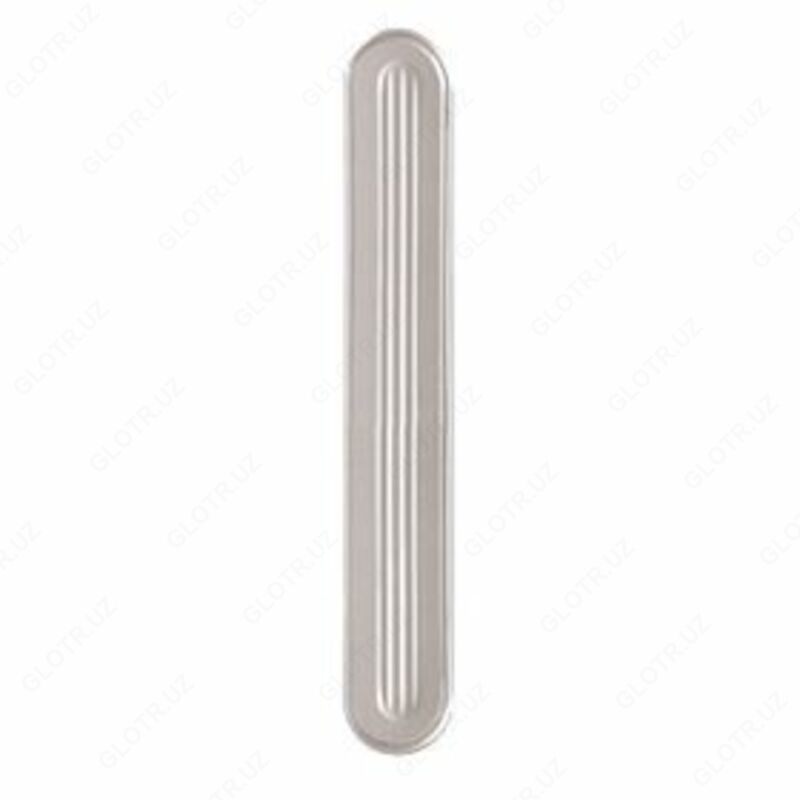

Стекло Клингера (рифленое) № 7

Стекло Клингера имеет условные номера (от 0 до 9), которые определяют длину стекла, при этом толщина и ширина остаются неизменными. Их применяют в указателях уровня жидкости (12кч11бк, т29бм и.т.д.) в качестве элемента, показывающего уровень жидкости, путем отображения света через прямоугольные выступы. Особенности:  Стекло Клингера имеет форму вытянутого параллелепипеда с закругленными торцами. Применяется в указателях уровня жидкости, благодаря явлению полного внутреннего отражения света.  Со смотровой стороны поверхность стекла Клингера полированная, с другой стороны рельефные прямоугольные выступы (поверхность шлифованная с четырьмя рисками).  Кривизна смотровой и противоположной поверхности рифленого стекла не должна превышать 0,2 мм при длине стекла до 190 мм и 0,3 мм при длине стекла свыше 190 мм. Кривизна боковой поверхности стекла не должна превышать 2 мм. Предельные отклонения по ГОСТ при изготовлении рифленого стекла Клингера: по L -1,5мм, по B -1,0мм, по S ±1,0.  Стекло Клингера изготавливается бесцветными. Допускается голубоватый, зеленоватый или желтоватый оттенки стекла. Для рифленых стекол светопропускание не нормируется. Степень закалки стекла: 865 ± 55 нм/см.  Стекла производятся термически стойкими и выдерживают перепад температуры 220 °С.  Для визуального наблюдения выпускаются рефлексионные и транспарентные указатели в которых используется водоуказательное стекло.  Для пара давлением свыше 35 бар и для сред с высоким коэффициентом рН транспарантное стекло должно закрываться слюдяными пластинами. Транспарентное стекло применяется при сильно загрязнённой рабочей среде, едкой или вязкой. Такие стекла пригодны практически для любых сред, кроме пара, в диапазоне давлений до 340 бар и температуре до 400 °С.  Все типы указателей применимы как для паровых котлов и иных сосудов, так и для наблюдения за процессами в химии, нефтехимии, целлюлозно-бумажной, лакокрасочной, пищевой промышленности. Технические характеристики Наименование Значение Тип стекла Рифленое стекло Применение Указатель уровня жидкости Рабочая среда Вода и другие жидкие неагрессивные среды Температура рабочей среды до 250 °С Допускаемый перепад температур до 220 °С Давление до 35 кг/см2 Степень закалки 865 ± 55 нм/см

Габаритные размеры стекла клингера

 Габаритные размеры стекла клингера
