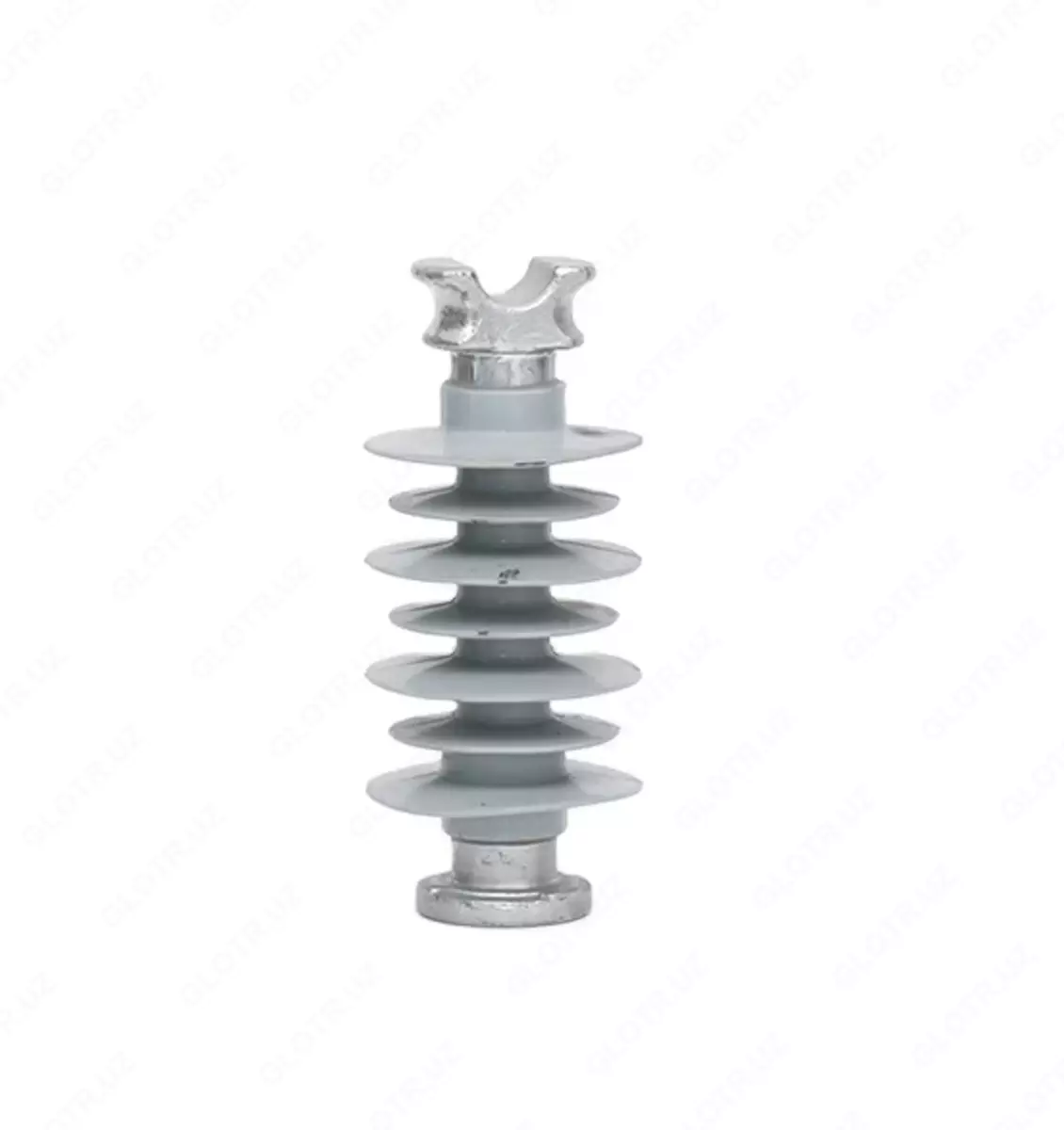

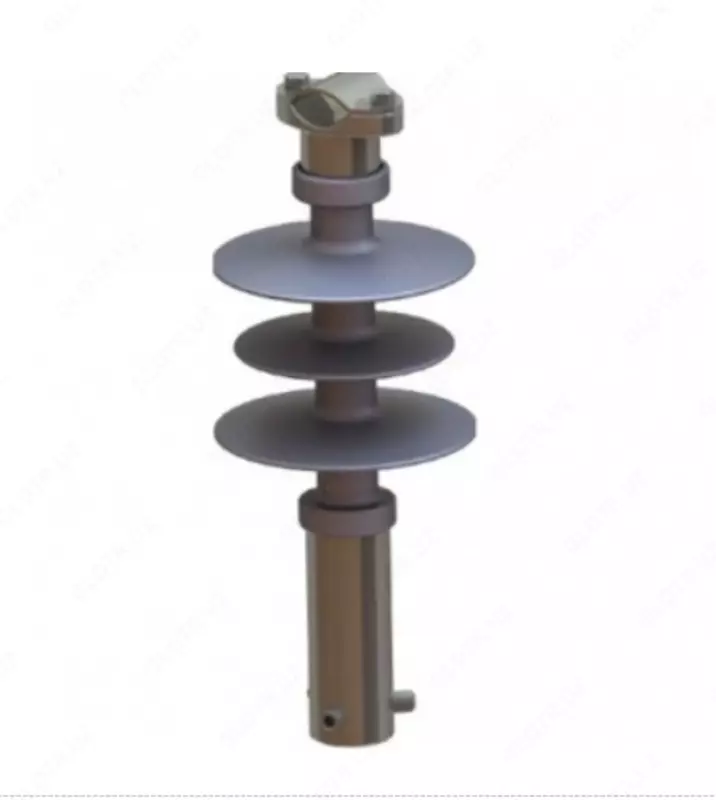

Стеклянный изолятор полимерный линейный штыревой ШПУ-35М УХЛ1

Полимерный линейный штыревой изолятор ШПУ-35М УХЛ1 применяется в воздушных линиях электропередачи напряжением до 35 кВ. Он выполняет функции электрической изоляции и механического крепления проводов, обеспечивая надежность и долговечность работы сетей.

Благодаря использованию полимерных материалов изолятор отличается повышенной стойкостью к воздействию влаги, загрязнений и ультрафиолетового излучения. Модель ШПУ-35М имеет увеличенную строительную высоту и усиленную механическую прочность, что делает её оптимальной для эксплуатации в условиях высокой степени загрязненности атмосферы.

Технические характеристики (RU):

• Номинальное напряжение, кВ: 35

• Строительная высота, мм: 275–287

• Диаметр ребер изолятора, мм (макс.): 170–310

• Диаметр штыря для монтажа, мм: 35–37

• Длина пути утечки, мм: 402–750

• Минимальная механическая разрушающая сила при изгибе, кН: 10–13

• Степень загрязненности атмосферы: II – VII

• Пробивное напряжение в изоляционной среде, кВ, не менее: 106–270

• Испытательное напряжение грозового импульса, кВ: 140–230

• Выдерживаемое напряжение промышленной частоты (1 мин):
  • в сухом состоянии — 120–135 кВ
  • под дождем — 80–90 кВ

• Отношение пробивного напряжения к выдерживаемому (ГОСТ 1232-93): 0.88–4.15

• Масса, кг (не более): 3,8 – 12,8
