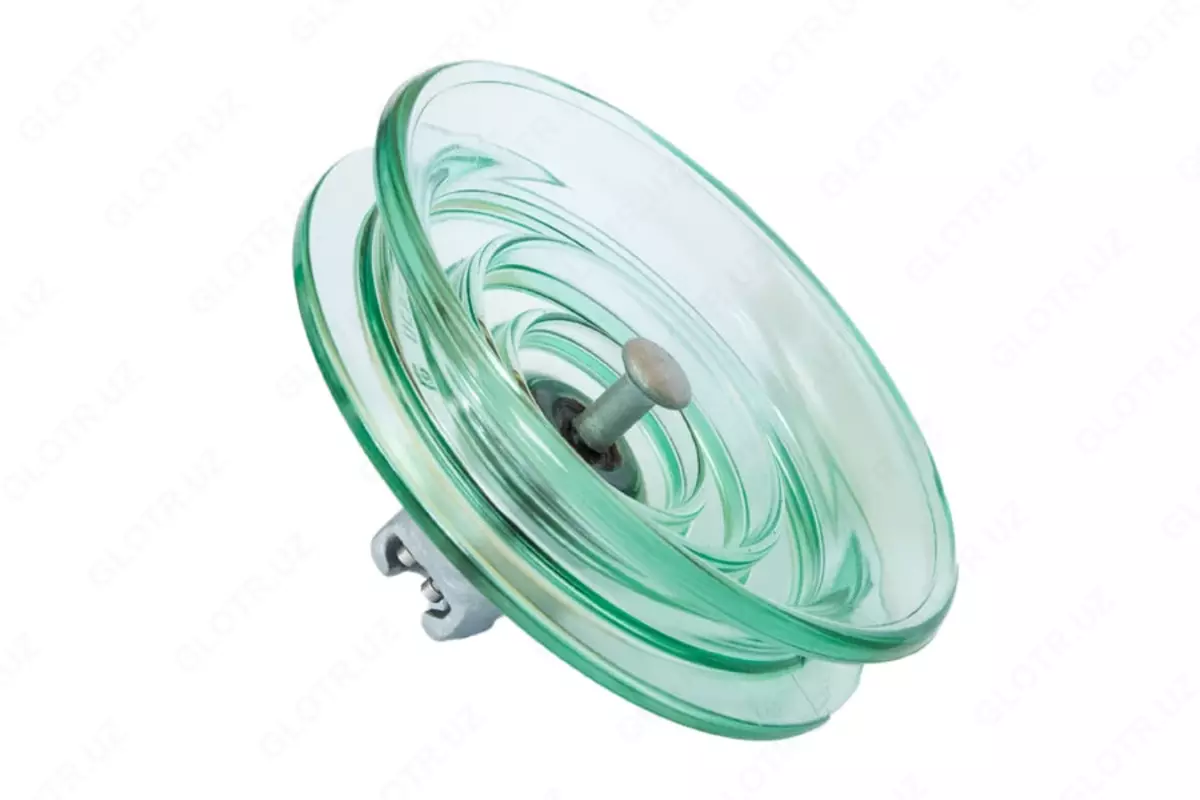

Стеклянный изолятор ПСД-70Е, 212W (Арт. - 31563)

Стеклянный тарельчатый изолятор ПСД-70Е предназначен для обеспечения надежной электрической изоляции и механического крепления незащищённых проводов и грозозащитных тросов на воздушных линиях электропередачи, а также в открытых распределительных устройствах подстанций высокого напряжения 6 и 10 кВ. Изоляторы данного типа собираются в гирлянды, которые воспринимают вес проводов и эксплуатационные нагрузки в пролётах ЛЭП, обеспечивая устойчивость и безопасность линии в течение всего срока службы.

Конструкция изолятора предусматривает тарельчатую форму из закалённого электротехнического стекла, обладающего высокой прочностью и стабильными диэлектрическими свойствами. Стержень фиксируется в стержневом пазу с помощью замка, что исключает риск случайного расцепления элементов гирлянды при вибрациях и ветровых нагрузках. Стеклянный корпус устойчив к старению, воздействию ультрафиолетового излучения и агрессивных атмосферных факторов.

Изолятор ПСД-70Е рассчитан на эксплуатацию в широком диапазоне климатических условий и выдерживает перепады температуры от минус 60 до плюс 50 градусов Цельсия. При механическом воздействии изделие характеризуется минимальной склонностью к разрушению, а при повреждении стекла дефект легко выявляется визуально, что упрощает контроль состояния линии. Высокая нормированная механическая разрушающая сила позволяет использовать изолятор на ответственных участках ЛЭП с повышенными нагрузками.

Преимущества
Высокая механическая прочность и надежность
Стабильные диэлектрические характеристики
Устойчивость к экстремальным температурам
Визуальный контроль состояния изолятора
Длительный срок эксплуатации в составе гирлянд

Технические характеристики

5 часто задаваемых вопросов

Для каких линий применяется изолятор ПСД-70Е
Для воздушных линий электропередачи и ОРУ подстанций 6–10 кВ

В каких условиях допускается эксплуатация
В климатическом диапазоне от минус 60 до плюс 50 °C

Как соединяются изоляторы между собой
Путём сборки в гирлянды со сферическим соединением

В чём преимущество стеклянных изоляторов
В высокой прочности и простоте визуального контроля

Подходит ли изолятор для высоких механических нагрузок
Да, разрушающая сила составляет 70 кН
