Стеклянный изолятор в ассортименте

• ПС-160Д

• ШС-10Д

• ПС-70Е

• ИОС-110-1250 М УХЛ1

• ПСВ-10Б

• ИОС-110-400 УХЛ1

• ПСВ-160А

• ИОС-110-600 УХЛ1

• ШС-10Д

• ИОС-110-1250 М УХЛ1

🧩 Описание стеклянного изолятора

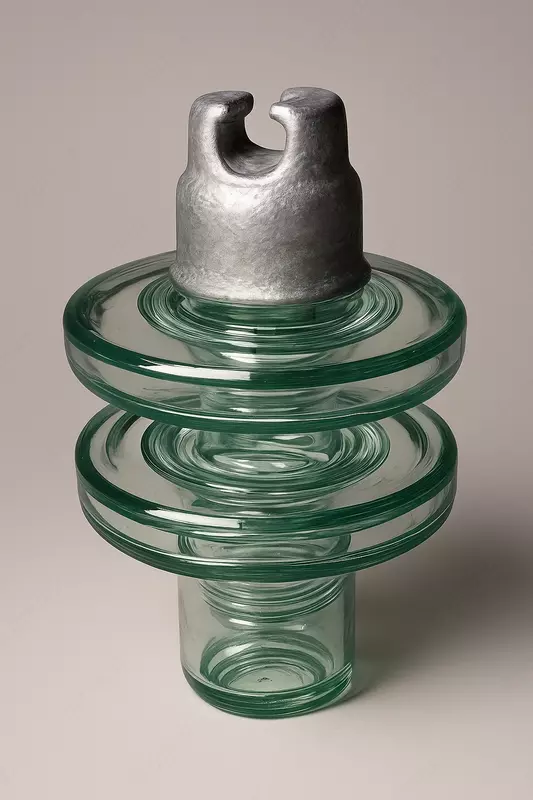

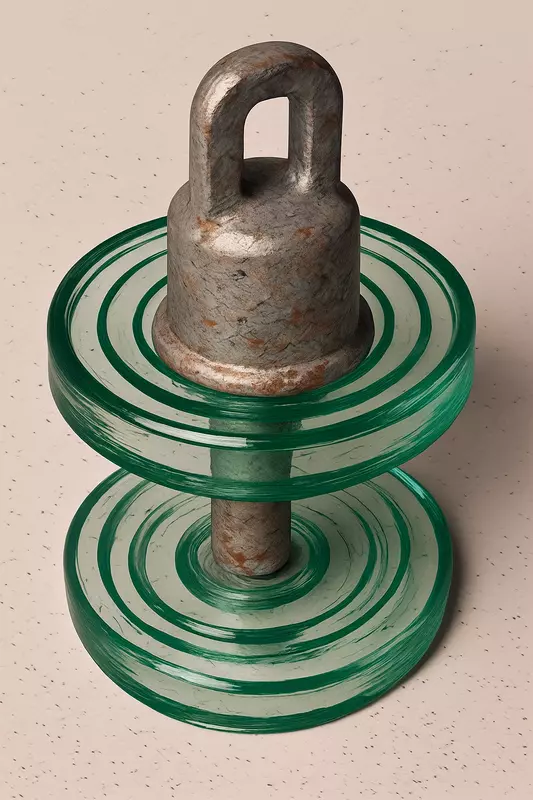

Стеклянный изолятор — это элемент электрической линии, предназначенный для изоляции проводов высокого напряжения от опор и заземлённых конструкций, а также для механического крепления проводов. Он изготавливается из прочного электроизоляционного стекла, обладающего высокой диэлектрической прочностью и устойчивостью к воздействию внешней среды.

⚙️ Конструкция

1. Корпус (тело изолятора)

   • Выполнен из закалённого стекла с характерным зеленоватым или голубоватым оттенком.

   • Имеет форму диска или колпака с концентрическими кольцевыми ребрами, которые увеличивают путь утечки тока по поверхности.

   • Благодаря прозрачности стекла, трещины и дефекты легко обнаруживаются при визуальном осмотре.

2. Металлические детали (арматура)

   • Состоят из стальной головки (колпака) и ножки (штыря), соединённых со стеклом цементированием или прессованием.

   • Покрываются антикоррозионным слоем (обычно оцинковкой).

⚡ Электрические характеристики

• Рабочее напряжение: от 6 кВ до 1150 кВ (в зависимости от типа).

• Электрическая прочность: выдерживает импульсные и переменные токи высокой частоты.

• Диэлектрическая прочность стекла: около 20–30 кВ/мм.

• Сопротивление утечке: увеличено за счёт формы с кольцевыми выступами.

💪 Механические свойства

• Высокая прочность на растяжение и изгиб.

• Устойчивость к резким перепадам температуры (морозостойкость).

• Самоочищающаяся поверхность: гладкое стекло плохо удерживает пыль и влагу, а дождевая вода легко смывает загрязнения.

🌦️ Преимущества стеклянных изоляторов

• Высокая механическая и электрическая прочность.

• Долговечность (служат 40–50 лет и более).

• Устойчивость к ультрафиолету и коррозии.

• Лёгкость обнаружения дефектов (при повреждении стекло разрушается на мелкие части, и элемент заменяют).

• Эстетичный вид и минимальное обслуживание.

🔩 Область применения

Стеклянные изоляторы широко применяются на:

• воздушных линиях электропередачи (ВЛ);

• подстанциях и распределительных устройствах;

• троллейбусных и трамвайных сетях;

• высоковольтных испытательных установках.
