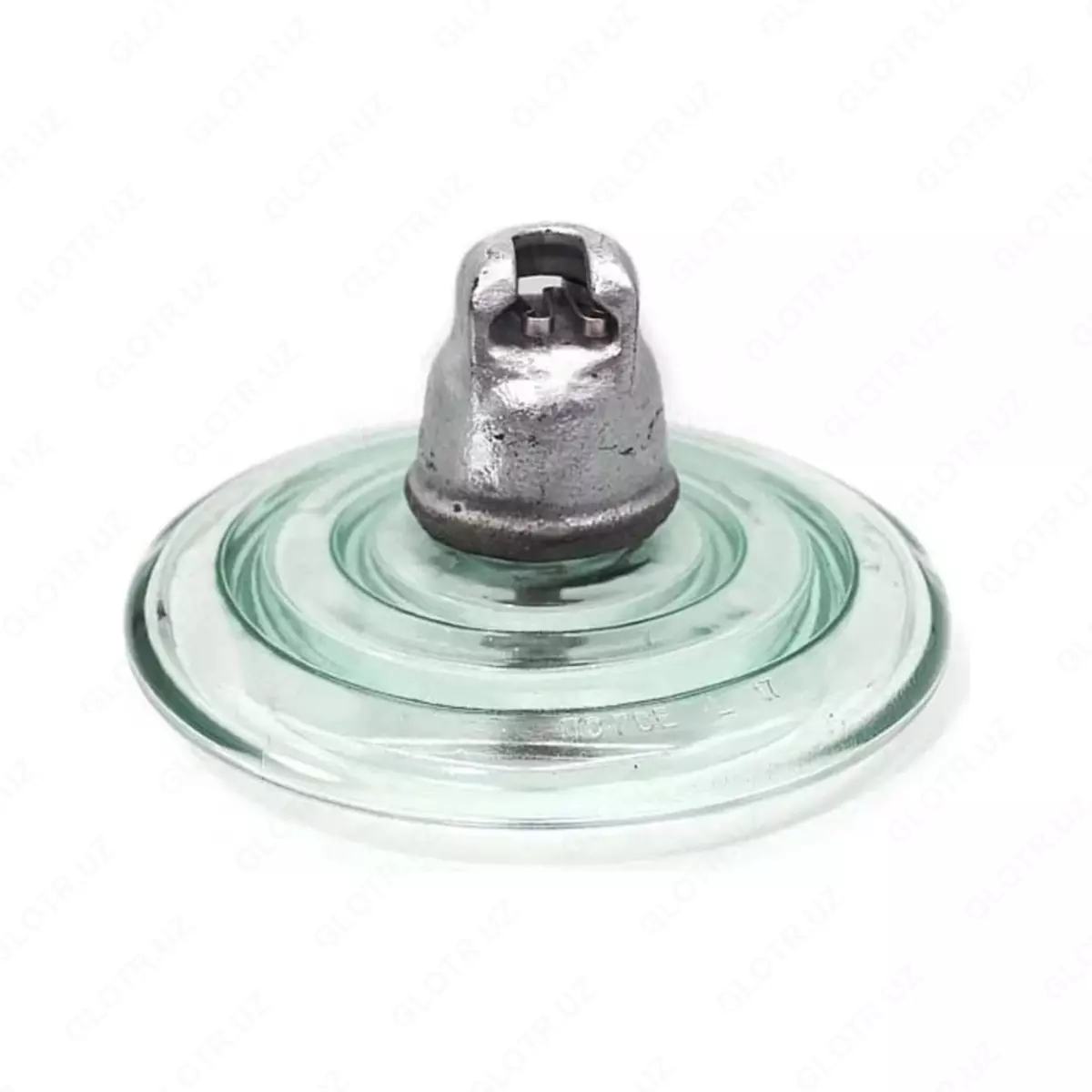

Стеклянный подвесной изолятор ПС-70Е, 212W (Арт. - 31564)

Подвесной стеклянный изолятор ПС-70Е предназначен для электрической изоляции и механического крепления проводов и грозозащитных тросов на воздушных линиях электропередачи, а также в открытых распределительных устройствах подстанций высокого напряжения в диапазоне от 6 до 500 кВ. Изоляторы данного типа являются базовым элементом гирлянд, которые формируются путем последовательного шарнирного соединения отдельных изоляторов и воспринимают как электрические, так и механические нагрузки линии.

Количество изоляторов ПС-70Е в гирлянде определяется классом напряжения ВЛ, типом и конструкцией опор, условиями эксплуатации и требованиями нормативной документации. Так, на деревянных опорах при напряжении 35 кВ, как правило, применяются гирлянды из двух изоляторов, тогда как на металлических опорах количество элементов увеличивается на один или два. Для линий электропередачи напряжением 6–35 кВ выбор количества изоляторов не зависит от высоты над уровнем моря. Для предотвращения самопроизвольного расцепления гирлянды стержень в пазу шапки надежно фиксируется замком.

Изолятор ПС-70Е изготовлен из закаленного электротехнического стекла, обладающего высокой механической прочностью и стабильными диэлектрическими характеристиками. Стеклянный корпус устойчив к атмосферным воздействиям, ультрафиолетовому излучению и резким климатическим перепадам. Буква «Е» в маркировке обозначает индекс модификации и косвенно указывает на период выпуска изделия. Важным преимуществом стеклянных изоляторов является возможность визуального контроля состояния, так как повреждения легко выявляются при осмотре.

Преимущества
Высокая механическая прочность и надежность
Стабильные электрические характеристики при различных нагрузках
Возможность визуального контроля состояния
Устойчивость к климатическим и атмосферным воздействиям
Широкая область применения от 6 до 500 кВ

Технические характеристики

5 часто задаваемых вопросов

Для каких линий применяется изолятор ПС-70Е
Для воздушных ЛЭП и ОРУ подстанций напряжением от 6 до 500 кВ

Как формируются гирлянды изоляторов
Путем последовательного шарнирного соединения отдельных элементов

Зачем используется замок в конструкции
Для предотвращения самопроизвольного расцепления гирлянды

В чем преимущество стеклянного корпуса
В высокой прочности и простоте визуального контроля

От чего зависит количество изоляторов в гирлянде
От класса напряжения, типа опор и условий эксплуатации
